  在电子实训教学、展会互动展示、创客空间成果演示这类场景里,这类10×10规格的LED立体阵列装置是很常见的实操载体,不少电子类专业的结构设计入门练习,也会选这类装置作为建模与实物落地的结合项目。从实际使用角度看,它的核心作用是通过三维空间内的LED亮灭组合,呈现动态立体图案、文字或者简单的动画效果,相比平面LED屏,它的空间纵深感更强,在小型科技展、校园开放日的互动展示区,能快速吸引视线,也能作为嵌入式编程、硬件焊接、结构装配多环节结合的实训载体,让参与者从结构搭建到程序调试完整体会机电结合的设计逻辑。

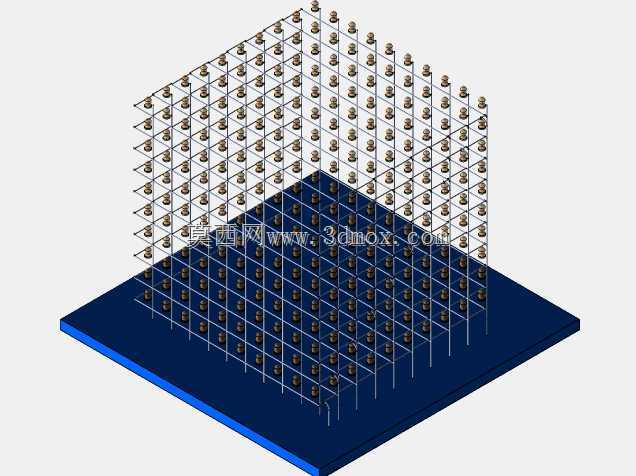

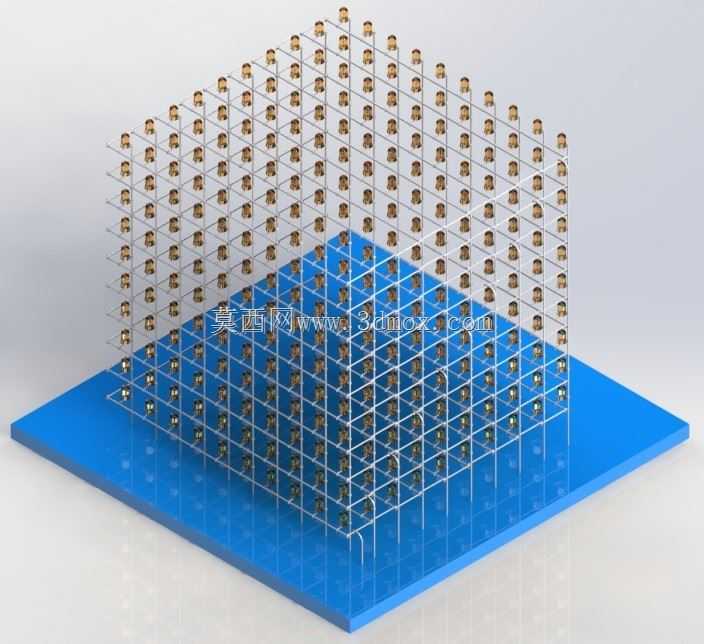

  设计这类装置的时候,首先要考虑的是LED引脚的排布空间,10行10列共10层的阵列,总共1000颗直插LED,每颗LED的阴极或者阳极需要按层、按行列做汇流连接,所以支撑LED的网格架不能做的太粗,否则会遮挡LED的发光角度,也会给焊接走线带来干涉。底座部分需要预留控制电路板的安装空间,包括主控芯片、驱动电路、供电接口的位置,底座的边缘要做轻微的倒角处理,避免日常挪动的时候刮伤桌面或者操作人员的手部,同时底座的平整度要控制在合理范围内,保证整个装置放置的时候不会出现晃动,毕竟上层的LED阵列是垂直排布的,底座如果不平,长期放置会出现阵列歪斜的情况,影响发光图案的规整度。

  从安装边界来看,整个立方体的发光阵列部分,每两个相邻LED的中心距要匹配直插LED的引脚间距,通常控制在10mm左右,既不会因为间距太小导致焊接的时候相邻引脚短路,也不会因为间距太大让整个阵列显得松散,削弱立体显示的致密感。阵列的高度和底座的边长比例大概控制在1.2:1左右,底座的重量要略大于上部阵列的重量,保证整体的重心落在底座中心范围内,即使不小心碰到装置边缘,也不容易出现倾倒的情况。走线的时候,层间的连接线要沿着阵列的侧边排布,尽量隐藏在LED引脚的缝隙里,不要从阵列的正面穿过,否则会遮挡发光视线,影响显示效果。

  实际装配的时候,首先要完成单层LED网格的焊接,把每一层的100颗LED按行列固定在定位治具上,先焊接同一层的共极引脚,再逐层叠加,焊接层与层之间的列连接线,每焊完一层都要做通断测试,避免全部装完之后才发现虚焊或者短路的问题,排查起来要拆动大量结构。底座和上部阵列的连接要做可插拔的接口设计,方便后期更换损坏的LED或者升级控制电路,不需要把整个阵列的走线全部拆开。考虑到长期使用的散热问题,底座上的驱动元件位置要预留一定的通风间隙,不要把电路板完全密封在底座内部,毕竟长时间点亮动态效果的时候,驱动芯片会产生一定的热量,留足散热间隙能延长元件的使用寿命。

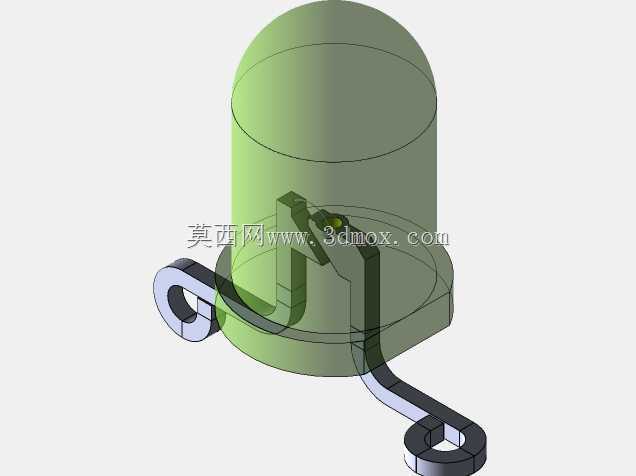

  这类装置的结构设计看起来简单,实际上很考验细节处理的能力,比如LED引脚的弯折角度要保持一致,否则组装完之后整个阵列的平面度会出现偏差,有的LED靠前有的靠后,亮灯的时候就会出现图案凹凸不平的情况。定位治具的精度直接决定了整个阵列的规整度,做治具的时候每个定位孔的位置公差要控制在0.1mm以内,孔的直径刚好能穿过LED的引脚,不会让LED在焊接的时候出现歪斜。另外还要考虑供电的走线线径,1000颗LED全亮的时候电流不算小,供电线的线径要满足载流要求,避免出现线体发热或者压降太大导致上层LED亮度不足的问题。
