自动装载式垃圾箱结构设计方案

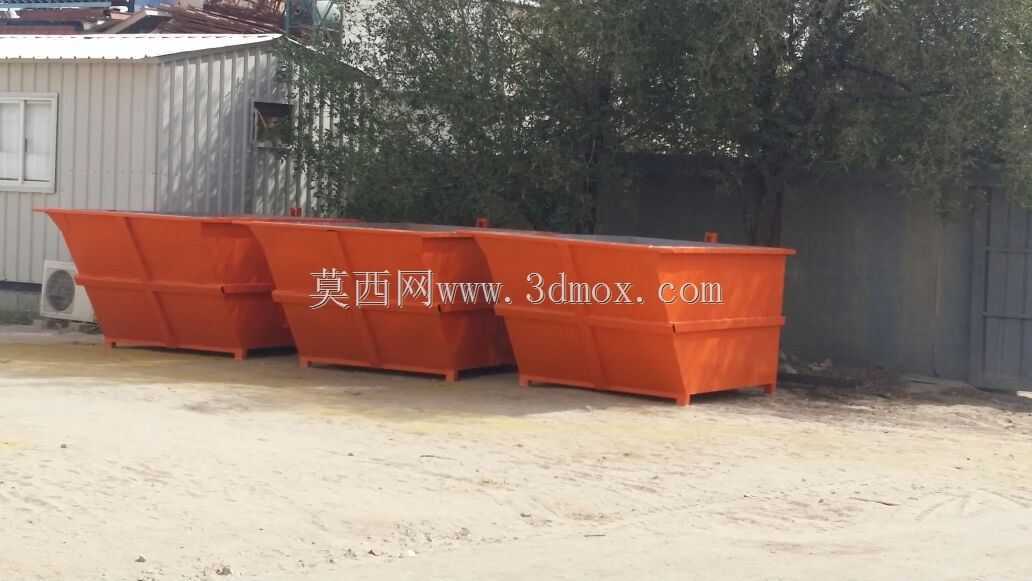

　　这套自动装载垃圾箱的结构设计，核心面向厂区固废收集、环卫中转、生产车间边角料归集这类需要频繁转运散装物料的场景，日常作业中可配合叉车完成快速移位、自动卸料，替代传统人工清掏的低效作业模式，减少作业人员与废料的直接接触，尤其适配金属切屑、建筑碎料、生产垃圾这类密度不均、边缘锋利的散装物料归集转运。从结构功能逻辑来看，整体采用敞口式箱型主体设计，箱体一侧设置倾斜导料面，配合底部的铰接限位结构，在举升装载或卸料过程中可依靠自身结构导向完成物料滑出，无需额外配置液压翻转驱动，依靠配套装载设备的举升动作即可触发卸料流程，大幅降低了设备本身的维护成本，也减少了动力部件在户外、多尘工况下的故障概率。设计阶段优先考虑了不同容积规格的适配性，

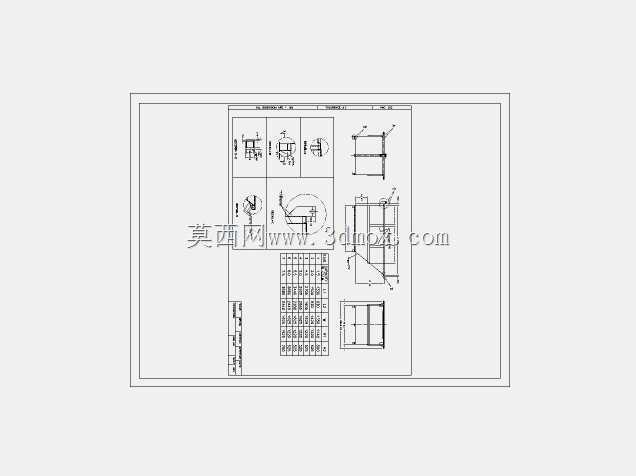

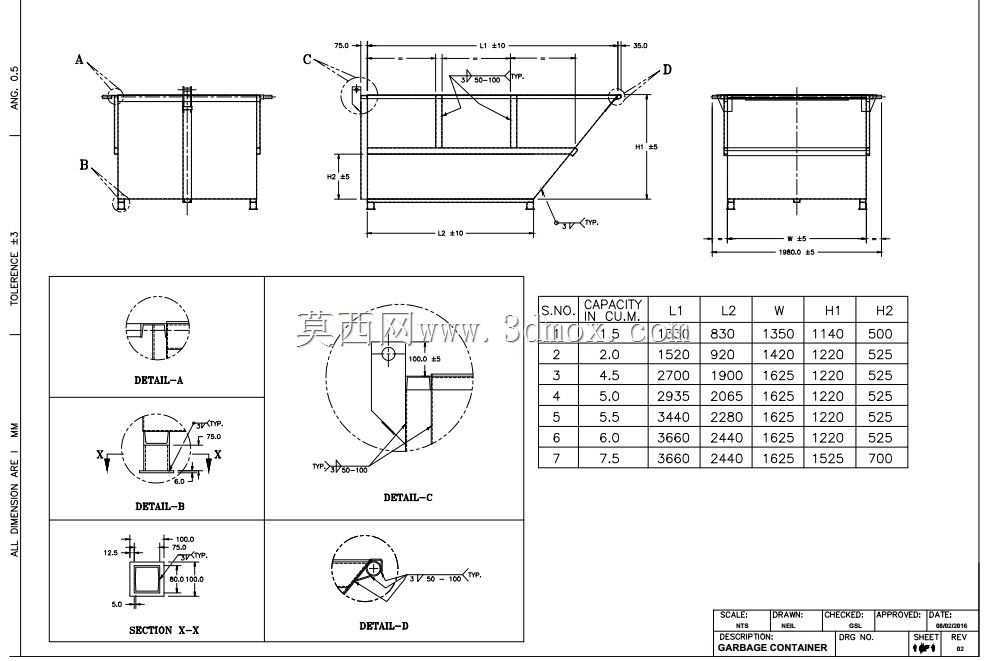

　　整套图纸覆盖了从1.5立方米到7.5立方米共7个规格的尺寸序列，各规格统一了安装接口与挂接尺寸，不同容积的箱体可适配同一套装载举升机构，方便用户根据不同区域的垃圾产生量灵活配置，无需额外调整配套设备的挂接参数。箱体主体采用型钢焊接框架搭配钢板蒙皮的结构形式，顶部设置通长的加强边框，既作为吊装、挂接的受力点位，也可避免满载状态下箱体上口受物料挤压出现外扩变形；底部设置的支撑脚统一了离地高度，既保证叉车作业时的叉取空间，也可避免箱体底板直接与地面接触造成锈蚀磨损，在潮湿厂区、露天存放场景下可有效延长结构使用寿命。细节结构上，箱体四个角点的挂接点位做了局部加强，对应图纸中的局部放大节点，分别设置了铰接限位、导向斜面与耐磨衬板安装位，

　　挂接过程中可依靠导向斜面自动对位，无需人工反复调整挂接位置，降低作业对位难度；倾斜导料面的角度经过反复校核，选取了37度的倾斜角，既保证干散物料可依靠自重顺利滑出，也避免角度过大造成箱体有效容积的不必要损失，导料面与箱体侧板的焊接位置设置了连续的加强筋，避免长期卸料过程中物料冲击造成焊缝开裂。尺寸边界方面，各规格箱体的宽度尺寸统一为1625mm，适配标准厂区通道的通行宽度要求，长度与高度参数随容积变化梯度调整，最小规格长度1520mm、高度1140mm，适合狭窄车间内部的点位布设，最大规格长度3660mm、高度1525mm，适合大流量垃圾产生点位的集中归集；所有规格的挂接点高度、叉取孔位尺寸完全统一，

　　可实现同一场景下不同规格箱体的通用互换。设计过程中也充分考虑了加工工艺性，所有板材下料均采用标准剪板、折弯工艺，框架型钢选用市场通用的标准规格，无需定制特殊截面材料，焊接节点尽量采用连续平焊位置，减少仰焊、立焊的加工难度，适合常规钢结构加工厂直接按图生产，无需额外配置特殊加工设备。箱体的细节节点处，比如侧板与底板的连接位置、倾斜面与直段侧板的过渡位置，均设置了圆弧过渡结构，避免物料堆积在夹角位置造成清理困难，也减少焊接应力集中点，提升长期交变载荷下的结构疲劳强度；顶部边框上预留的吊装点位，可配合吊具完成高层作业场景下的箱体转运，适配多层厂房、高架场地的垃圾归集需求。
