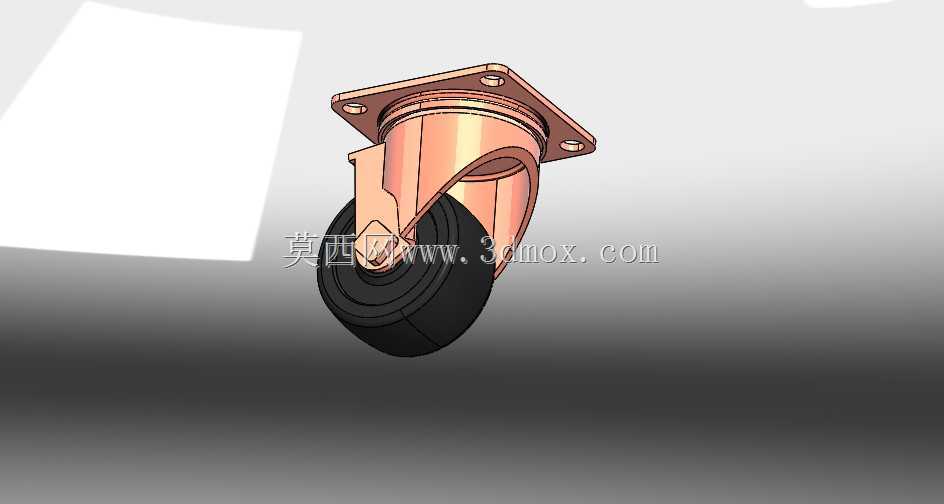

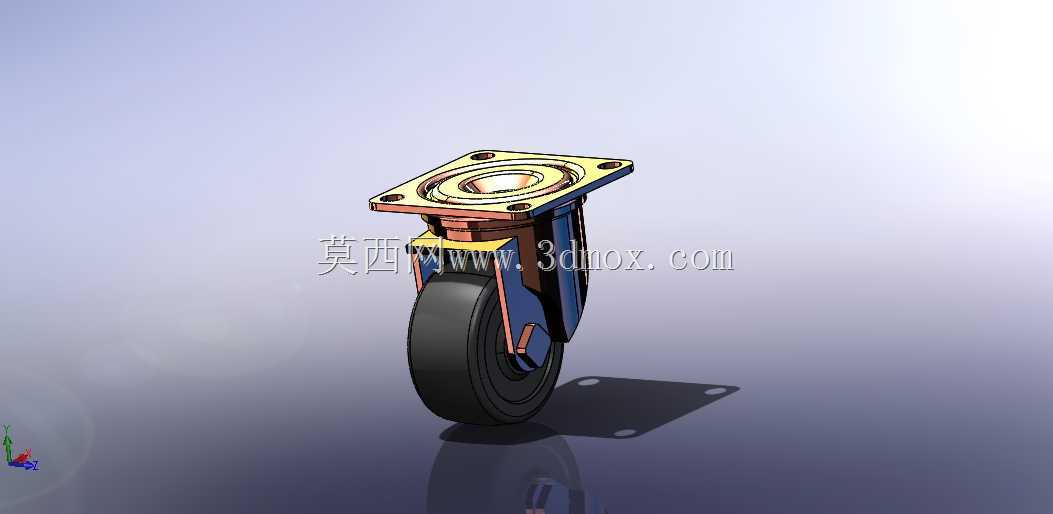

重载方形法兰安装万向脚轮结构设计

　　在各类工业移动设备、仓储转运工装、生产线旁工位器具的设计过程中，行走支撑部件的选型与结构设计往往直接决定设备的移动顺畅度、负载稳定性以及长期使用的可靠性，这款方形法兰安装的万向脚轮，就是针对中重载移动场景开发的支撑行走部件。从实际应用场景来看，这类脚轮广泛适配于车间重型工具柜、自动化设备移动机架、仓储物流周转台车、中型生产设备的移动基座，部分需要频繁移位的工装夹具台架也会选用同结构脚轮作为行走支撑，相比丝杆安装、顶板压装的脚轮结构，方形法兰的四孔安装形式能将轮体承载的载荷均匀分散到安装基板的四个连接点，避免单点应力集中导致的安装位变形、连接螺栓断裂问题，尤其适配采用方管焊接框架的设备基座，安装时无需额外加工复杂的沉孔或螺纹，

　　直接通过螺栓贯穿法兰孔与机架底板锁紧即可，安装边界的适配性更强。从功能特性来看，这款脚轮采用万向回转结构，上部法兰与下部轮架之间设置了平面推力回转副，能够实现360度水平方向自由回转，转向过程中轮架的回转阻力经过结构优化，在额定负载下推动设备转向时不会出现卡滞、偏摆的问题；轮体采用高弹性耐磨橡胶材质，轮芯为硬质工程塑料或金属支撑结构，橡胶轮面能够在车间环氧地坪、水泥地面、普通瓷砖地面行走时有效缓冲地面凹凸带来的振动，避免移动过程中设备上搭载的精密元器件受冲击损坏，同时橡胶材质的摩擦系数适中，既不会因为轮面过滑导致设备推行时打滑，也不会因为摩擦力过大增加推行阻力。设计思路上，这款脚轮的轮架采用加厚钢板冲压成型后做表面防锈处理，

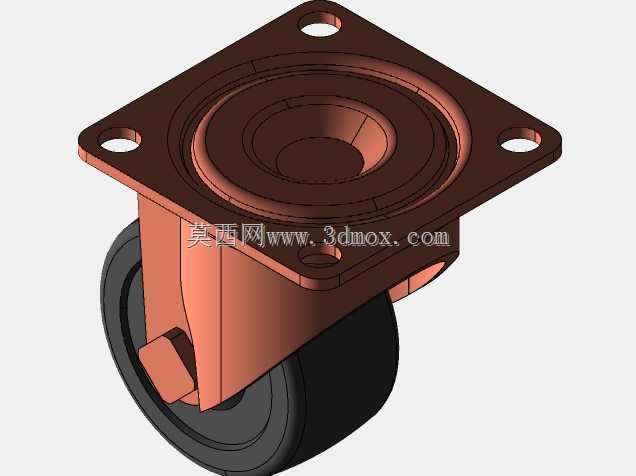

　　轮架的两侧支撑板采用对称式结构，轮轴穿过两侧支撑板与轮体内的轴承内圈配合，轴承选用深沟球轴承，能够同时承受径向载荷与少量轴向载荷，适配设备移动过程中地面不平整带来的侧向冲击力；上部法兰盘采用加厚钢板裁切成型，四个安装孔的孔位经过公差校准，能够适配行业内通用的脚轮安装孔距标准，设计时无需重新定制安装孔位，直接匹配通用机架的安装底板即可完成装配；回转部位的防尘结构能够阻挡车间内的粉尘、铁屑进入回转摩擦副，避免长期使用后回转部位进屑导致转向卡顿，延长脚轮的维护周期与使用寿命。从安装边界与尺寸适配角度，这款脚轮的法兰盘为正方形结构，四个安装孔对称分布在法兰盘四角，安装时需要在设备底板对应位置加工四个同直径的通孔，

　　螺栓从底板上方穿入后与法兰盘上的安装孔锁紧，或者从法兰盘下方穿入后在底板上方用螺母锁紧，两种安装方式都能保证连接强度；轮体的回转半径经过核算，安装后设备底板距离地面的高度为固定值，设计机架时需要提前预留足够的轮体回转空间，避免设备底部的加强筋、安装凸台与转向过程中的轮架、轮体发生干涉；轮体的宽度与直径匹配额定负载要求，单轮的承载能力能够满足多数中型工业设备的总负载分配需求，设计选型时需要根据设备总重量、动态冲击系数核算单轮负载，预留足够的安全余量，避免长期过载使用导致轮架变形、轮体破损。在实际结构建模过程中，这款脚轮的各个零件都做了装配干涉检查，轮架与法兰回转部位的间隙控制在合理范围，既不会因为间隙过大导致转向时晃动，也不会因为间隙过小导致转动卡滞；轮体与轮架两侧支撑板之间预留了微小间隙，避免轮体转动时与支撑板摩擦增加阻力；轮轴两端采用防松结构，避免长期颠簸震动后轮轴脱出，保证使用过程中的结构可靠性。这类脚轮在实际使用中，还可以根据需求搭配刹车结构，不过当前模型展示的是无刹车的基础万向款，适用于不需要固定驻停的连续移动场景，如果需要驻停固定，可以在同安装尺寸的基础上更换带侧刹或顶刹的同系列脚轮，安装接口完全通用，无需修改设备底板的安装孔位，能够大幅降低设备改型的设计成本。
