大口径对夹式供热管网蝶阀结构设计

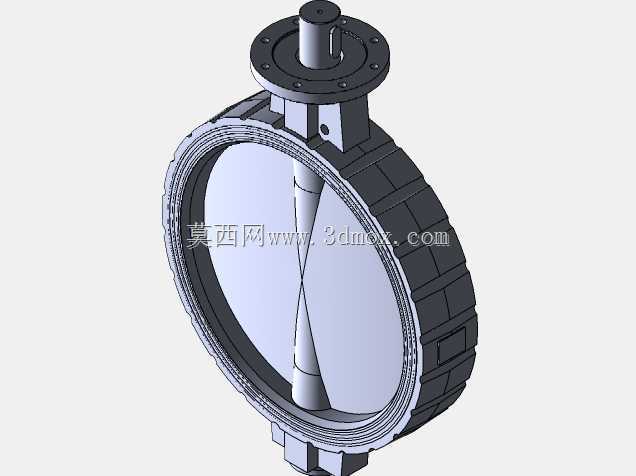

　　在城镇集中供热二次网、一次网的主干线截断与流量调节场景中，大口径蝶阀的选型合理性直接决定管网运维效率与供热稳定性，这款DN700规格的蝶阀正是针对中温热水介质的长输管线场景开发，适配公称压力1.6MPa级的供热管路工况。从实际安装边界来看，该阀采用对夹式连接结构，阀体本身无独立法兰凸缘，安装时需将阀体夹在管道两端的配对法兰之间，依靠长螺栓贯穿法兰孔完成锁紧，相比同口径法兰式蝶阀，轴向安装尺寸压缩近40%，能有效节省地下管廊、换热站阀组区的安装空间，尤其适合老旧管网改造中预留安装空间不足的工况，安装时需注意阀体上的介质流向标识与管道水流方向一致，避免反向承压导致密封面偏磨。

　　从功能特性层面看，该阀的阀板采用双偏心密封结构设计，阀板回转中心与密封面存在两个维度的偏心距，阀门开启时阀板能在转动3°左右就完全脱离阀座密封面，大幅减少启闭过程中密封面的摩擦行程，相比中线蝶阀，密封件使用寿命可提升2倍以上，同时启闭扭矩降低约30%，配套同规格的电动执行器时可选用更小扭矩等级的驱动装置，降低阀组整体采购成本。阀杆采用上装式结构设计，无需将整个阀体从管道上拆下，即可在线完成填料更换、阀杆密封件维护，大幅降低供热季管网运维的停机时间，适配供热管网连续运行、故障快速处置的实际需求。

　　设计过程中，针对供热介质含少量杂质、长期运行易结垢的特点，阀板密封面采用堆焊硬质合金的结构，阀座采用耐温三元乙丙橡胶内嵌金属骨架的形式，既能耐受120℃以下的长期热水工况，也能抵御介质中细小焊渣、泥沙的冲刷，避免密封面划伤导致的内漏问题。阀体外部的加强筋布局经过受力仿真优化，在满压承压状态下，阀体最大变形量控制在0.2mm以内，不会因管道应力、水锤冲击导致阀体开裂或密封失效，阀杆与阀板的连接采用扁方加防退销的双重固定结构，避免长期启闭过程中阀板与阀杆打滑，导致阀门开关不到位的故障。

　　从结构细节来看，顶部的法兰连接盘符合ISO5211标准安装尺寸，可直接适配手动涡轮头、电动执行器、气动执行器等不同驱动形式，无需额外加工过渡连接法兰，方便用户根据现场控制需求灵活选配驱动装置。阀杆部位设置了两道防尘密封圈+一道填料密封的多重密封结构，既能防止外部泥沙、雨水进入阀杆轴承部位造成卡涩，也能避免管道内的热水沿阀杆缝隙外渗，满足地下管廊潮湿、多尘的安装环境要求。阀体的流道采用全通径流线型设计，阀板在全开状态下的流阻系数仅为0.12，相比同口径截止阀流阻降低80%以上，能有效降低供热管网的输送泵耗，提升长距离供热的能源利用效率。

　　建模过程中，所有配合尺寸均严格遵循行业通用公差标准，法兰螺栓孔的位置度、阀杆与轴套的配合间隙、密封面的粗糙度要求都在模型中做了对应标注，可直接用于生产加工的图纸导出，也可用于换热站、供热管网的BIM管线综合排布，提前校核阀组安装时与周边管道、支架的碰撞问题，避免现场安装时出现尺寸干涉。针对水锤工况的受力分析，模型中也预留了阀板加厚、阀杆直径升级的参数化调整接口，可快速适配更高压力等级的工况需求，无需重新搭建整体模型框架，提升设计迭代效率。
