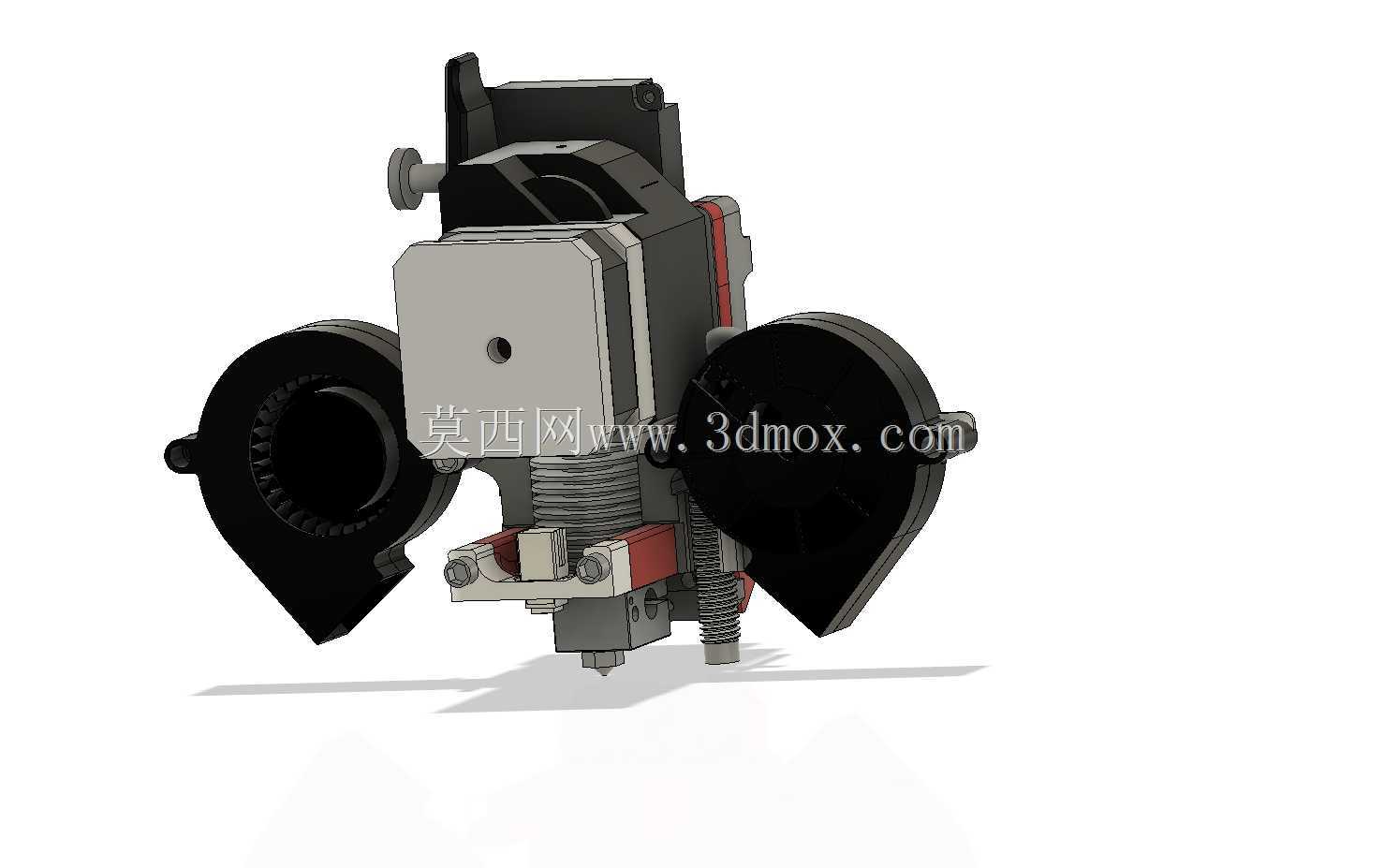

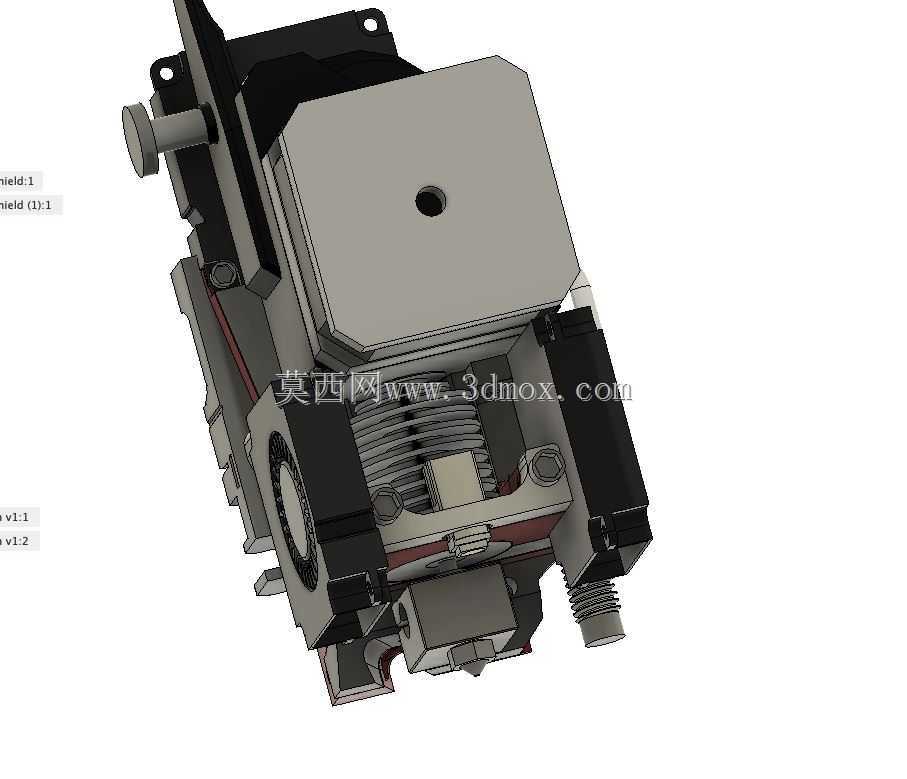

适配MK3S V2的单灯版BMG送料挤出结构

　　在FDM熔融沉积成型3D打印设备的核心功能部件中，挤出机构的送料稳定性、走线合理性、散热匹配度直接决定了长时间打印作业的成型质量，尤其是针对Prusa MK3S这类普及度极高的开源机型做适配改型时，需要在原有安装边界内解决原版结构存在的布线冗余、部件干涉、热端散热不均等实际问题。这套适配MK3S V2机型的BMG挤出结构，核心改型点集中在照明模块的简化与布局优化上，原版双灯配置的方案在实际装机测试中暴露出电缆走线冗余量过大的问题，多组线缆在挤出机往复运动过程中容易与X轴传动带、机架型材产生剐蹭，长期运行后会出现线缆外皮磨损、信号传输不稳定的隐患，同时双灯的照射角度存在重叠盲区，喷嘴与打印平台接触的成型区域光照覆盖不均匀，

　　操作人员观察首层贴合状态、耗材熔融挤出状态时容易出现视觉偏差。改型后采用单LED灯的布局方案，将照明模块前置到挤出机正面正对喷嘴作业区的位置，既压缩了线缆的排布空间，减少了运动部件的走线负载，也让照明光线直接覆盖喷嘴与成型面的接触区域，无需额外调整灯组角度就能获得清晰的作业视野。从送料性能来看，这套结构沿用了BMG挤出结构经典的双齿轮驱动送料逻辑，主动送料齿轮与从动压料齿轮的啮合间隙经过适配调整，针对PLA、ABS、TPU等不同硬度的打印耗材都能提供稳定的送料推力，避免软质耗材送料打滑、硬质耗材送料阻力过大导致的步进电机丢步问题。结构两侧预留的散热风扇安装位，匹配了MK3S V2机型原有风道的安装尺寸，

　　不需要额外修改机架固定孔位就能直接替换原有挤出组件，风扇吹出的冷却气流可以同时覆盖挤出机电机外壳、热端散热鳍片两个核心发热区域，避免长时间连续打印时电机过热导致的扭矩下降、热端热量逆流导致的耗材提前膨胀堵头问题。在安装边界的匹配上，这套结构完全贴合MK3S V2机型的X轴滑车安装孔位坐标，整体装配完成后的外形轮廓没有超出原有挤出组件的运动包络范围，设备运行到X轴、Z轴的极限行程位置时，不会与机架型材、打印平台、自动调平传感器产生干涉，原有设备的皮带张紧调节结构、耗材断料检测模块都可以直接适配安装，不需要做额外的结构切割或者打孔改造。实际装机测试过程中，搭载这套挤出结构的MK3S设备连续完成数十小时的大尺寸模型打印作业时，

　　送料过程没有出现跳齿、打滑的问题，热端温度波动控制在合理区间，打印件的层间结合强度均匀，没有出现因为送料不稳、散热不足导致的层纹错乱、热裂、拉丝等常见成型缺陷。结构上的快拆压料手柄保留了原版BMG结构的操作逻辑，更换耗材、清理送料齿轮残留耗材碎屑时不需要额外借助工具，扳动手柄就能释放压料齿轮的压力，直接穿入或者抽出耗材，日常维护的操作效率很高。针对挤出机与热端连接的喉管部位，结构上做了定位凸台设计，装配时喉管的插入深度可以直接通过凸台定位，不需要反复测量调整装配尺寸，避免因为喉管插入深度不当导致的溢料、堵头问题。布线槽的设计也做了优化，照明模块、散热风扇、加热棒、热敏电阻的线缆都可以通过结构上预留的走线卡扣固定，线缆顺着挤出机支架排布到拖链入口位置，运动过程中线缆不会出现晃动、垂落的问题，大幅降低了运动过程中线缆剐蹭打印件的概率。
