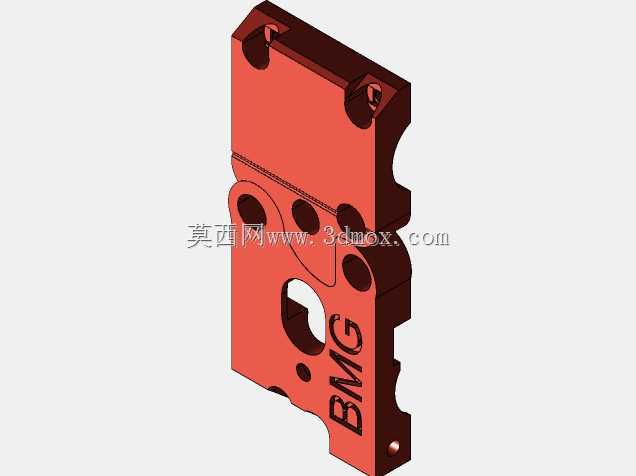

Prusa MK3S适配BMG挤出送料结构

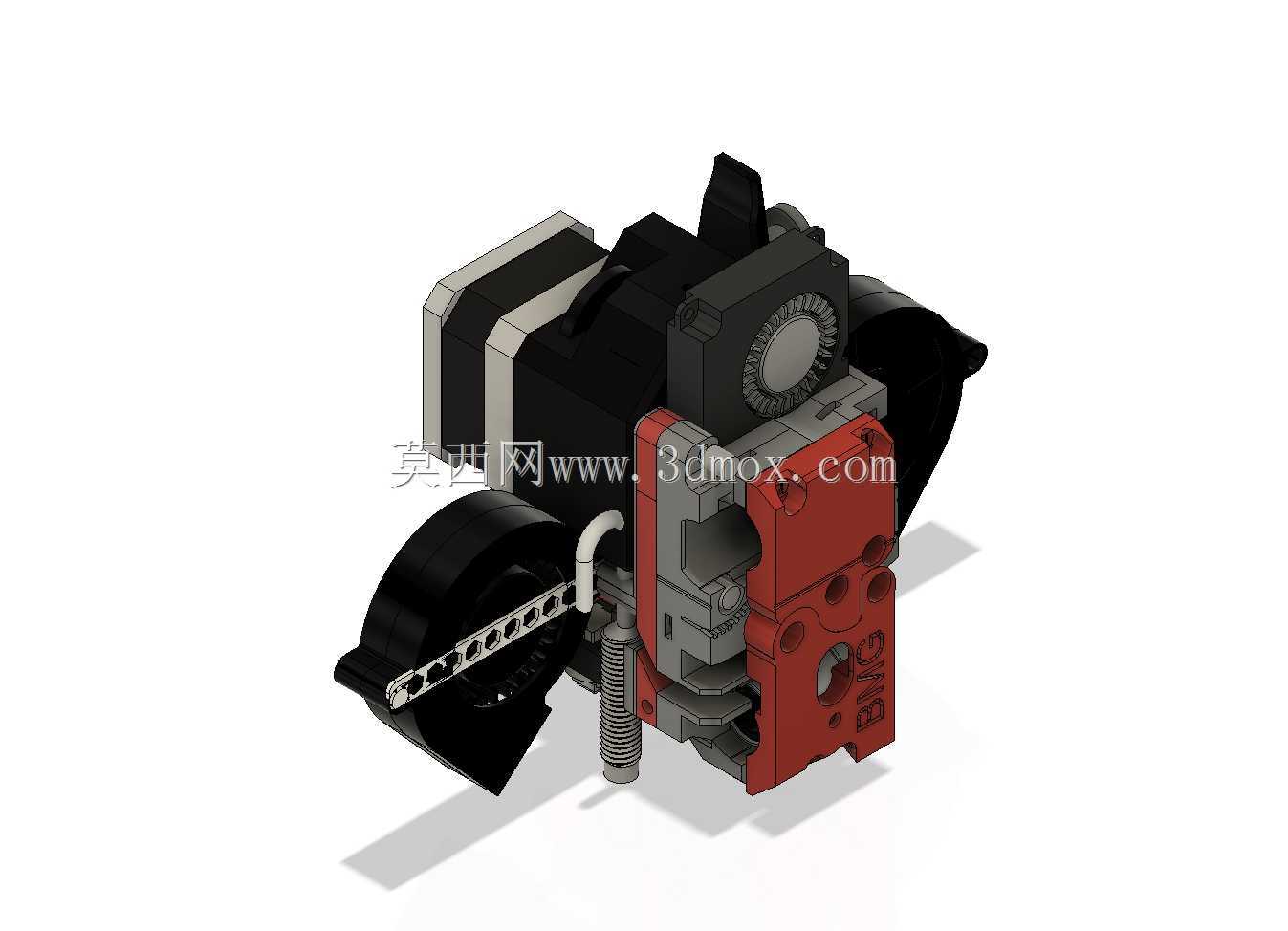

　　这套适配Prusa MK3S机型的BMG挤出送料结构，主要面向桌面级FDM熔融沉积3D打印的耗材挤出输送场景，核心作用是为打印喷头提供稳定、精准的耗材推送动力，保障打印过程中耗材进给的一致性，避免出现送料打滑、耗材挤出量不足、回抽不准导致的拉丝、层厚不均等常见打印缺陷。结构在设计时充分考虑了原有MK3S机型的安装兼容性，所有安装孔位、定位基准完全匹配原厂喷头的安装边界，不需要额外加工定制固件，也不需要对原有设备的机架、运动轴系做任何改动，原有设备上的喷嘴、PINDA探针等配件都可以直接沿用原有安装位置，用户替换时只需要拆卸原有挤出组件，直接对位安装即可完成替换，大幅降低了改装的门槛与适配成本。

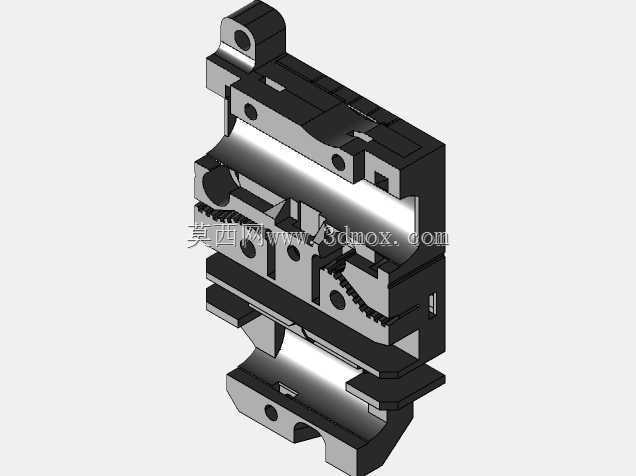

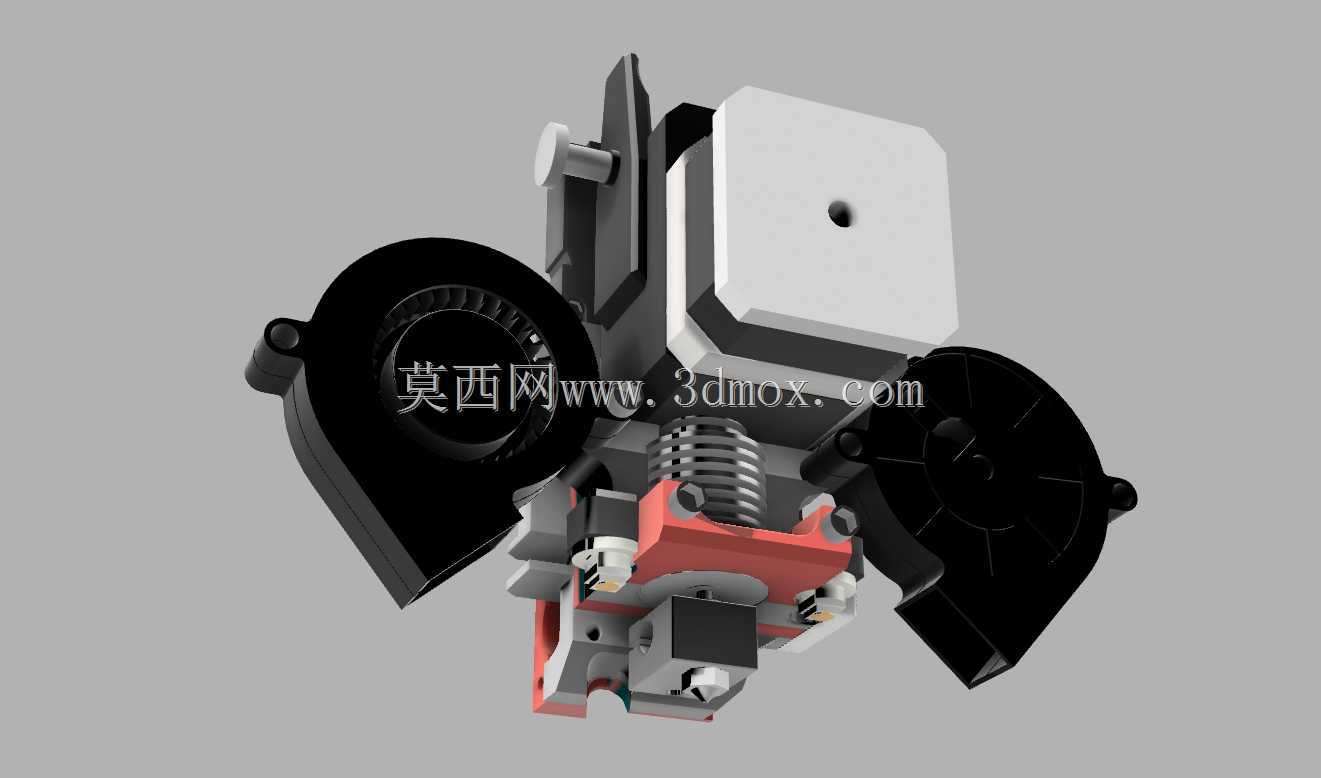

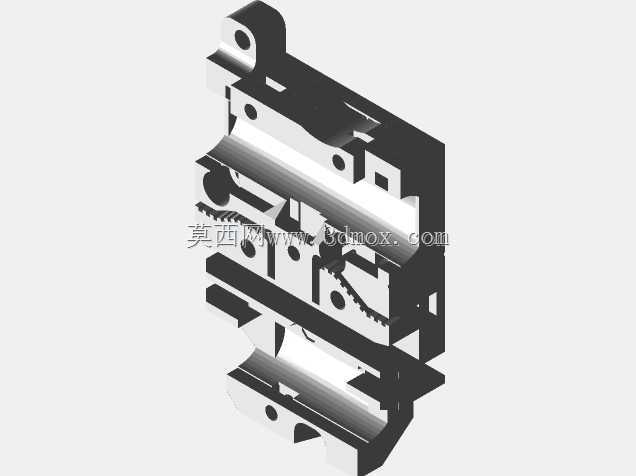

　　散热部分的设计采用4021规格轴流风扇从结构背面进行送风冷却，冷却风道直接对准挤出机的散热鳍片区域与热端上部的冷段结构，能够快速带走热端向上传导的热量，避免耗材在进入熔融腔之前提前软化膨胀，造成送料阻力增大甚至堵头的问题，经过实际打印测试，在长时间连续打印PLA、PETG等常用耗材时，冷段温度可以稳定维持在耗材玻璃化转变温度以下，不会出现热量 creep 导致的送料异常。挤出机构采用BMG双齿轮送料结构，相比原厂单齿轮送料的结构，双齿轮可以从耗材两侧同时施加夹持力，送料的咬合力更均匀，对于软性耗材比如TPU的输送稳定性提升明显，同时也能减少硬耗材表面被齿轮压出的齿痕深度，降低耗材输送过程中的阻力波动，送料齿轮的传动比经过匹配调校，送料步进电机的转动行程与耗材实际推进距离的对应关系和原厂控制板的固件参数完全适配，不需要用户重新修改固件里的E步数值，安装后直接就可以正常使用。

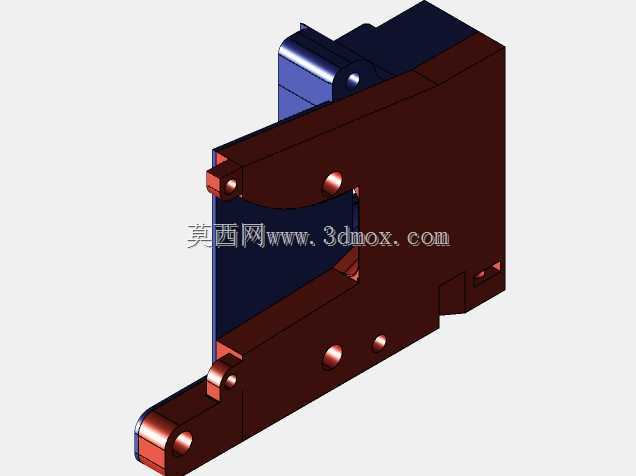

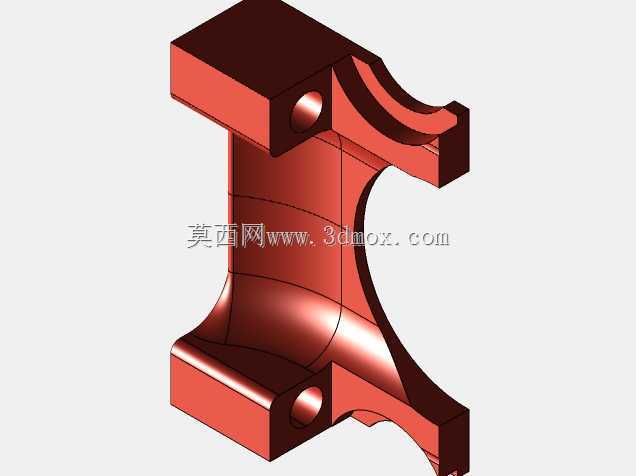

　　结构的整体外形轮廓完全在原有MK3S喷头的运动包络范围内，不会和打印平台、机架的限位结构发生干涉，X轴、Y轴、Z轴的原有运动行程不会因为更换这套挤出结构出现缩减，打印的最大成型尺寸和原厂状态保持一致。结构上的走线槽、固定位完全匹配原有设备的线束布局，热敏电阻、加热棒、散热风扇的接线都可以沿着原有走线路径固定，不会出现线束晃动剐蹭打印件的问题。挤出压力的调节结构采用外露的弹簧预紧调节设计，用户可以根据使用的耗材硬度、直径公差快速调整送料齿轮的夹持力度，打印硬耗材时可以适当降低预紧力避免齿轮过度咬合耗材产生碎屑，打印软性耗材时可以适当增大预紧力避免耗材打滑，调节操作不需要完全拆解结构，徒手就可以完成调整。结构的各部件拆分设计充分考虑了3D打印自制的工艺性，所有自制结构件都没有大角度的悬空结构，不需要额外添加支撑就可以直接打印成型，装配时的配合公差经过反复调校，活动部件的运动间隙合理，不会出现卡滞或者旷量过大的问题，固定连接部位的结合面平整，装配后整体结构刚性充足，高速打印运动时不会出现结构晃动导致的打印精度下降问题。热端的固定结构采用侧向锁紧的方式，更换喷嘴或者清理喉管时不需要完全拆解整个挤出结构，只需要松开侧向的锁紧螺丝就可以抽出热端组件，日常维护的操作十分便捷。
