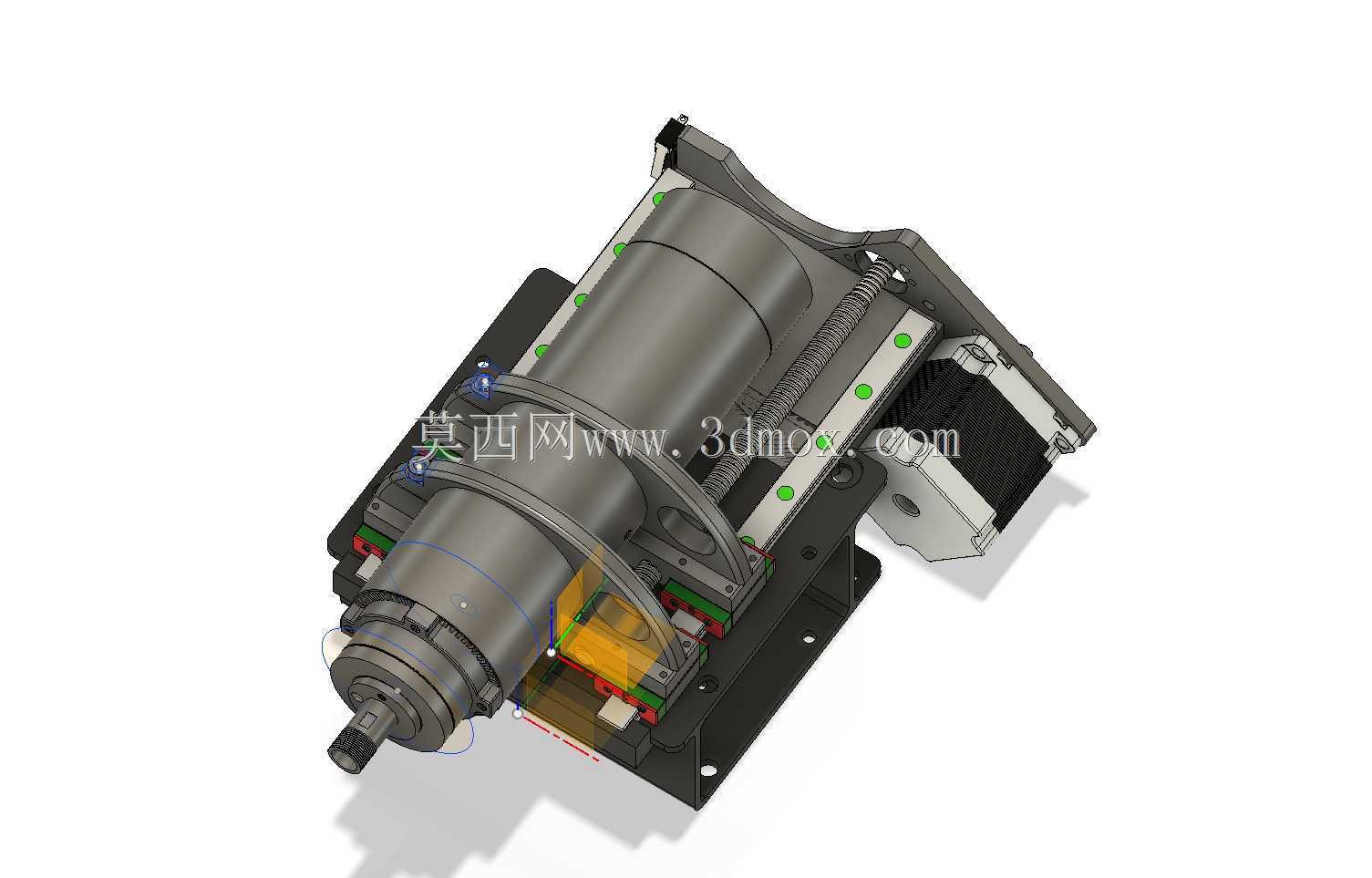

Xcarve750水冷主轴Z轴安装结构

　　在桌面级数控雕刻设备的改装实操中，Xcarve系列机型的主轴升级一直是小型加工工坊、个人DIY制作者的高频需求，原厂标配的风冷主轴在长时间加工硬质木材、软金属板材时，容易出现温升过高导致的精度漂移、噪音过大等问题，而市售的水冷式主轴往往因为安装接口、Z轴行程边界不匹配，无法直接适配原厂结构。这套Z轴安装结构正是针对Xcarve750机型的改装痛点设计，核心目标是在不改动设备原有底座、龙门移动框架的前提下，完成水冷主轴的可靠固定，同时兼顾Z轴进给的运动精度与维护便利性。

　　从结构功能来看，这套安装组件首先重构了Z轴的滑动承载体系，选用MGN系列微型直线导轨作为Z轴升降的导向部件，相比原厂的光轴导向结构，MGN导轨的滚柱接触形式具备更高的刚性，重复定位精度可以控制在0.02mm以内，能够抵消水冷主轴工作时的高频振动，避免加工表面出现振纹。导轨的安装基面做了加厚处理，安装孔位完全匹配Xcarve750原有Z轴滑台的安装孔距，不需要对原有龙门架进行钻孔、切割等破坏性改装，用户只需要拆卸原有Z轴组件，即可完成整套结构的替换安装，安装边界严格控制在原有Z轴的运动空间内，不会侵占X、Y轴的有效加工行程，保证设备原有750mm幅面的加工能力不受影响。

　　主轴固定部分采用了分体式抱箍结构，抱箍的内孔尺寸匹配常见的直径65mm水冷主轴，抱箍与安装座之间设置了微调螺钉，可以在安装时调整主轴的同轴度，保证主轴轴线与工作台面的垂直度误差在0.01mm/100mm以内，避免加工时出现侧壁倾斜、孔位椭圆等精度问题。侧面的电机支架做了重新设计，将Z轴进给的步进电机安装位置从原有后侧调整为侧置布局，一方面可以平衡Z轴滑台的整体重量分布，减少导轨单侧受力导致的磨损不均，另一方面也预留出了水冷主轴的进出水管、电源线的走线空间，避免管线在Z轴升降过程中与其他部件发生干涉，支架上设置了长条形调节孔，可以方便调整同步带的张紧度，不需要额外拆卸电机即可完成张紧力调节，降低日常维护的操作难度。

　　从实际应用场景出发，这套结构适配的水冷主轴转速范围通常在0-24000rpm，配合改装后的Z轴结构，可以满足亚克力板雕刻、铝件浮雕、PCB板铣削、硬木浮雕等多种加工场景的需求，相比原厂风冷主轴，水冷形式的主轴在连续4小时以上的长时间加工中，外壳温度可以稳定控制在室温+10℃以内，不会因为热胀冷缩导致主轴伸长，进而影响加工深度的一致性。设计过程中还对Z轴的行程做了校核，整套结构安装完成后，Z轴的有效升降行程可以达到120mm，足够满足常规工装夹具、加工板材的厚度需求，滑台的极限位置设置了硬限位挡块，避免运动超程导致的导轨、电机损坏。

　　结构细节上，所有安装板件均采用6061铝合金加工而成，表面做了阳极氧化处理，既保证了结构强度，又控制了整体重量，不会给Z轴进给电机带来过大的负载，各个运动部件的接触面都做了去毛刺处理，导轨安装面的平面度控制在0.01mm以内，保证导轨安装后不会出现扭曲、卡顿的情况。走线位置设置了专用的理线夹，可以将主轴电源线、水冷管、电机线统一固定，避免加工过程中管线被刀具剐蹭，提升设备运行的安全性。这套结构的设计没有追求过度的冗余性能，所有尺寸边界都严格贴合Xcarve750机型的原有安装空间，改装成本可控，同时解决了原厂结构在主轴升级时的适配难题，对于桌面级雕刻设备的性能升级具备很高的实用参考价值，也为同类型小型数控设备的Z轴结构改装提供了可复用的设计思路，在小型加工门店、创客空间、个人工作室的设备改造场景中，这类针对性的安装结构往往比通用型改装件具备更好的适配性与精度表现。
