紫貂型PCB线路板加工雕刻路由设备

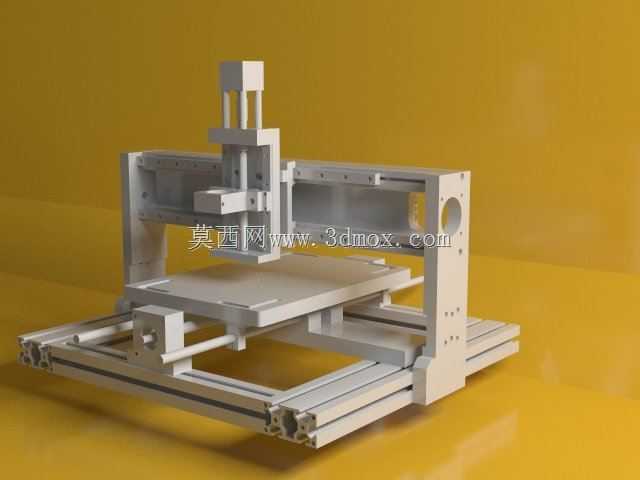

　　这款PCB路由设备主要面向小批量线路板打样、实验室研发制板场景，可替代传统化学蚀刻工艺完成覆铜板的线路铣削、钻孔、外形裁切工序，在电子研发、教学实训、小批量电子试制场景中适配性极强，无需复杂的化学药液配置与废液处理环节，开机即可完成从覆铜板毛坯到成品线路板的全工序加工。设备整体采用铝型材搭建主体框架，型材槽口可兼容标准T型螺母安装，后期拓展辅助工装、定位夹具无需额外打孔攻丝，框架拼接处采用角件与内置螺栓双重锁紧，长期运行下的机架形变量控制在微米级，能有效保障加工精度的稳定性。三轴传动结构采用线性导轨搭配滚珠丝杠的组合，X轴双导轨平行布置承载移动龙门的负载，Y轴导轨固定于底座型材上承载工作台移动，Z轴垂直布置搭载高速电主轴，

　　各轴的行程边界经过反复校核，可覆盖常规单双面覆铜板的加工尺寸范围，工作台面预留密集的定位孔位与T型槽，可通过压板快速固定不同厚度的覆铜板毛坯，也可加装真空吸附平台适配超薄板材的装夹需求。设计阶段优先考虑了设备的拆装维护便捷性，所有传动部件的护板均采用快拆式螺丝固定，日常清理导轨丝杠上的铜屑、粉尘无需拆解主体框架，电主轴的夹头采用标准ER系列规格，可快速更换不同直径的铣刀、钻头，适配线路加工、钻孔、切边等不同工序的刀具需求。设备的走线全部隐藏在铝型材的槽口内部，既避免加工过程中铜屑刮伤线缆，也让整机外观更整洁，各轴的限位开关布置在行程两端的硬限位处，配合软件软限位双重防护，可避免误操作导致的撞机损坏机架或主轴。从实际使用角度出发，

　　这款设备的安装边界预留了足够的操作空间，正面操作区域无突出结构，操作人员更换板材、刀具时不会被机架部件磕碰，底部可加装减震脚杯，放置在普通工作台面上即可使用，无需专门浇筑混凝土地基，适配小型研发工作室、学校实验室的场地条件。传动结构的选型兼顾了加工精度与运行速度，高速铣削线路时的进给速度可满足小批量制板的效率需求，同时丝杠的导程选择经过反复验证，既不会因为导程过大损失加工精度，也不会因为导程过小拖慢移动速度，Z轴的配重设计合理，断电状态下不会出现主轴下滑砸坏加工板材的情况。
