多工位手动快速夹紧工装夹具结构

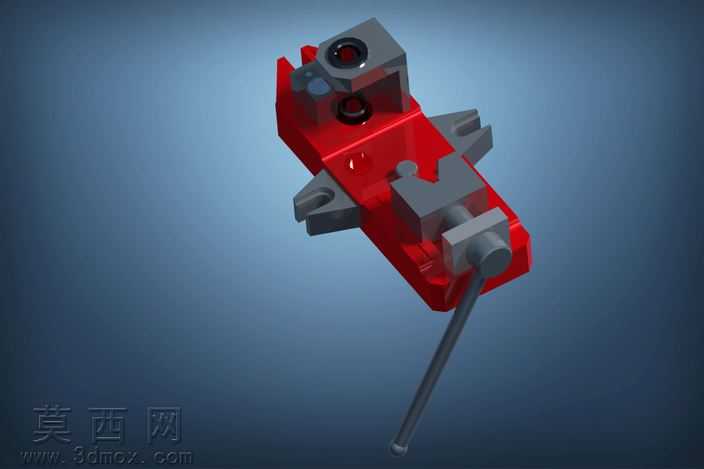

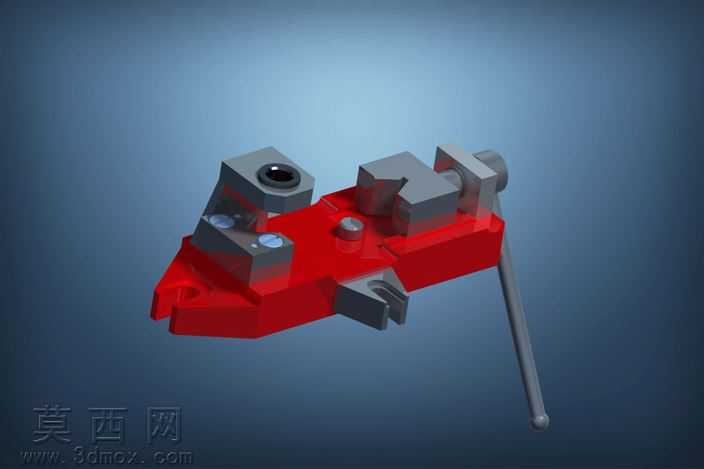

本作品为多工位手动夹紧工装的三维建模成果，建模过程中严格遵循机械加工工装的设计规范，对每一处结构细节都进行了精准还原。整体模型采用参数化建模方式搭建，首先完成基座主体的轮廓绘制，通过拉伸、切除等基础特征构建出红色基座的主体结构，基座上预留的安装孔、定位槽均按照实际工装的安装尺寸进行匹配，确保后续装配时各部件的位置精度。夹紧单元部分，分别构建了固定定位块、活动压块、锁紧组件以及操作手柄的独立模型，其中固定定位块的V型定位面做了细节处理，还原了实际工装中用于工件定位的接触面形态，活动压块的导向结构与基座的导向槽做了装配配合校验，确保活动部件的运动路径无干涉。操作手柄采用长杆式结构设计，建模时还原了手柄端部的防滑球头结构，以及手柄与锁紧转轴的连接部位，通过装配约束模拟了手柄扳动时带动锁紧机构实现夹紧、松开的运动逻辑。材质渲染阶段，为基座部分赋予了醒目的红色金属漆材质，模拟实际工装中常采用的喷涂防锈漆面效果，金属定位块、压块以及手柄部分赋予了磨砂金属材质，还原钢材加工后的哑光金属质感，定位块上的紧固螺丝、调节旋钮等小零件做了金属高光处理，区分不同部件的材质差异，提升整体渲染的真实感。模型的结构设计围绕多工位同步夹紧的需求展开，在同一基座上集成了三处独立的夹紧定位工位，可同时完成多个小型零件的装夹固定，适合小批量零件的加工、检测工序使用，各夹紧单元的锁紧机构采用偏心锁紧原理，扳动手柄即可快速完成锁紧与释放，操作便捷，夹紧力稳定，能够满足常规机加工工序中工件装夹的定位精度与夹持力要求。建模过程中对各活动部件的运动行程做了参数化约束，可直观演示夹具的开合状态，清晰展示内部的锁紧传动逻辑，完整还原了手动夹紧工装的结构特点与工作原理。
