自行车车架结构有限元分析三维设计

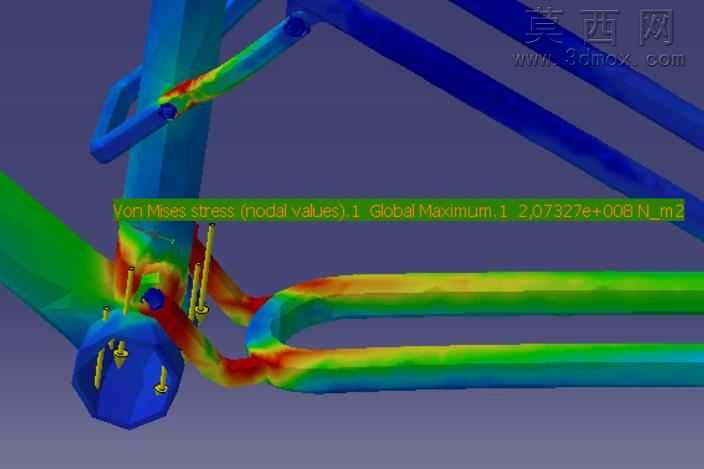

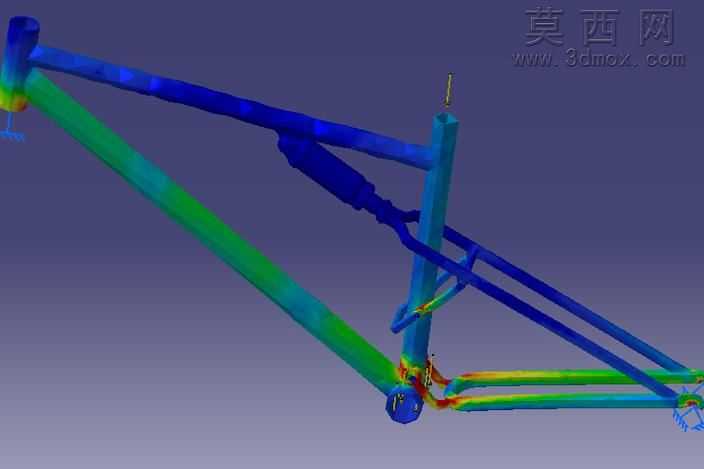

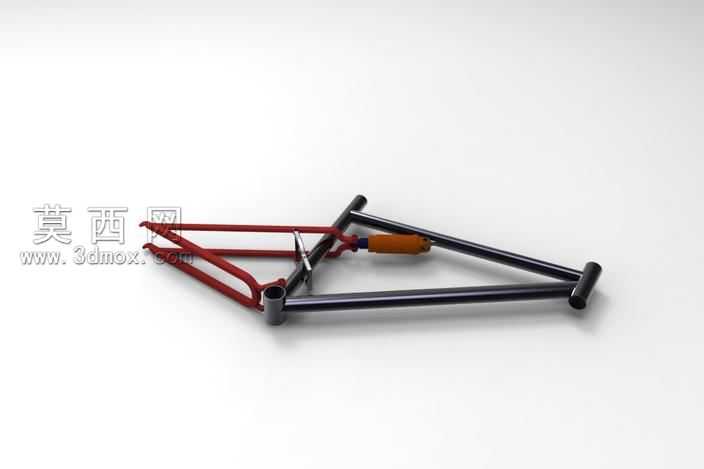

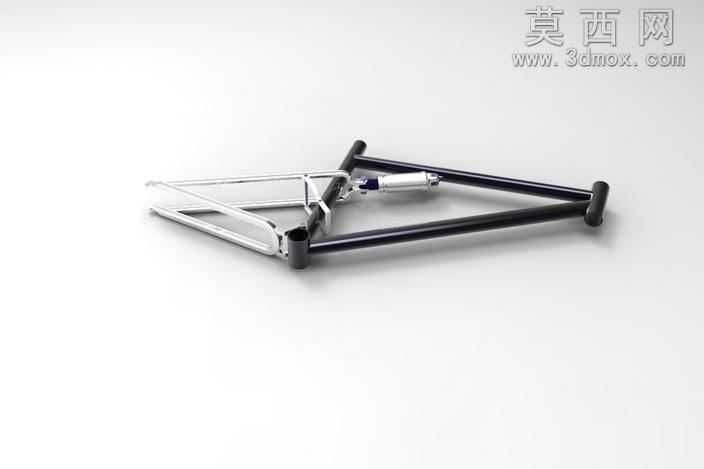

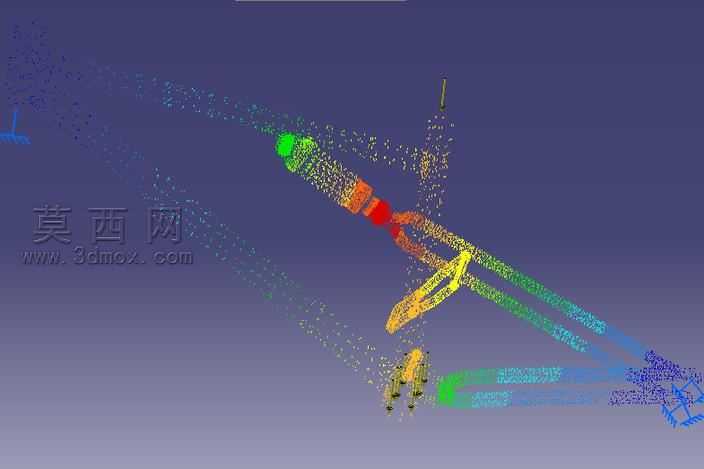

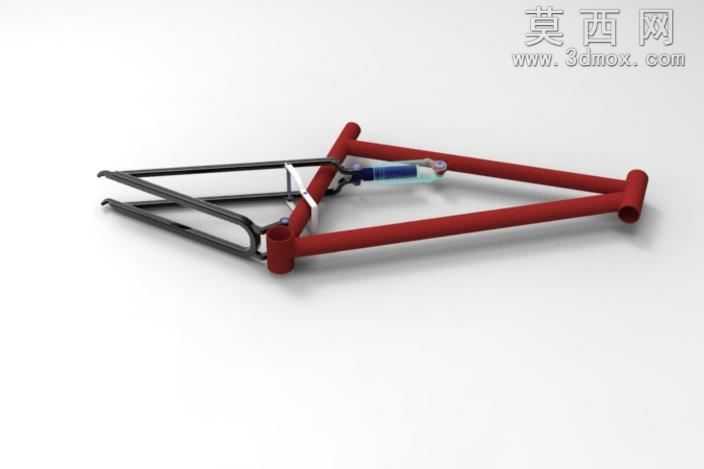

本作品针对自行车车架开展结构设计与有限元分析工作，依托三维建模软件完成车架整体结构的参数化搭建，建模过程中严格遵循自行车车架的实际尺寸比例，对车架的主管、斜梁、后叉、连接节点等核心结构进行精细化特征构建，还原车架管材的壁厚、连接部位的焊接过渡结构等细节，保证模型几何特征与实际产品的一致性。建模完成后对模型进行前置处理，清理冗余几何特征、修复细小破面，为后续有限元网格划分做好基础准备。材质设置阶段，根据自行车车架常用的金属管材特性，赋予模型对应结构的材料属性，定义管材的弹性模量、泊松比、屈服强度等关键力学参数，还原金属材质的表面哑光金属质感，渲染阶段采用柔和的影棚光源布置，通过多角度打光凸显车架的管材轮廓与结构衔接细节，输出清晰的结构展示效果。有限元分析环节，针对自行车日常使用过程中的典型受力工况，包括骑行者自重加载、路面颠簸冲击、转向受力等场景，对车架施加对应的约束与载荷条件，划分高质量的结构化网格，重点对管材连接的应力集中区域进行网格加密处理，保证计算结果的精度。通过仿真计算获取车架在不同工况下的应力分布云图、变形位移云图，识别车架结构的应力集中位置与最大变形量，评估车架的结构强度是否满足使用安全要求，同时根据分析结果对车架的管材壁厚、连接结构形式提出优化方向，在保证结构强度冗余的前提下尽可能降低车架整体重量，兼顾骑行安全性与轻量化需求。整个设计过程将三维建模与力学仿真深度结合，既保证了车架几何结构的还原度，也通过量化的分析数据为车架的结构优化提供可靠的参考依据，可用于自行车结构设计的教学演示、产品研发阶段的性能验证等场景。
