带弹性复位结构的深度检测扩展执行机构

　　这套带弹性复位结构的深度检测扩展执行机构，主要适配自动化产线中位移类传感器的安装拓展场景，解决常规传感器直接安装时检测行程不足、接触刚性过大易损被测件、安装同轴度难保证的实际工程问题。在3C电子零部件尺寸检测、汽车小压装件位移校验、精密五金件深度尺寸全检工位上，这类机构常作为接触式位移传感器的前端执行端，将传感器的测头位移通过刚性导向结构传递到被测面，同时依靠内置的复位弹簧提供稳定的接触预紧力，避免传感器测头直接硬接触被测工件造成的测头磨损或者工件表面压伤。

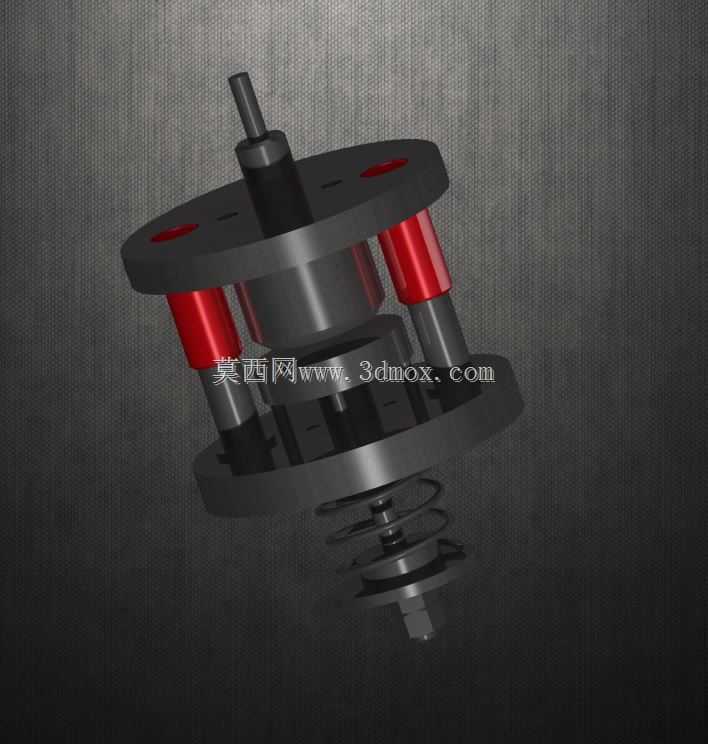

　　从结构设计逻辑来看，整个机构采用双层法兰盘作为主体支撑框架，上下两层圆形法兰通过三根均匀分布的导向立柱连接固定，形成稳定的笼式支撑结构，这种周向均布的导向支撑方式，能最大程度降低中心运动轴的径向偏摆量，保证测头运动轨迹与安装基准的同轴度。中心运动轴采用阶梯轴设计，上端预留传感器测头对接的安装位，可适配不同直径规格的接触式位移传感器测头，轴身与法兰盘内的直线导向套配合，运动过程中径向间隙控制在微米级，避免传递位移时出现卡滞或者测量值跳变的问题。三根导向立柱上套设的复位弹簧，在初始状态下将中心运动轴顶至最高位，当机构下压接触被测工件时，中心轴随被测面的深度位置压缩弹簧产生轴向位移，这个位移量会1:1传递到上端对接的传感器测头上，传感器采集到位移数据后即可换算出被测位置的深度尺寸。

　　安装边界方面，上层法兰盘预留了三个周向均布的安装沉孔，可直接通过螺栓固定在检测工位的安装板上，安装孔的分布圆直径适配常规检测工装的通用安装孔位，不需要额外做转接板即可完成固定。整个机构的轴向总行程由弹簧的压缩量和中心轴的阶梯限位面共同决定，常规工况下有效检测行程可覆盖0-20mm的深度检测需求，能满足绝大多数精密零部件的深度尺寸检测范围。导向立柱与上下法兰的连接采用过盈配合加端面顶丝锁紧的方式，长期往复运动下不会出现立柱松动导致的导向精度下降问题，法兰盘上的红色缓冲套套设在导向立柱外侧，一方面可以限制中心运动组件的上行极限位置，避免复位时刚性撞击上层法兰产生震动影响检测精度，另一方面也能在机构超程下压时提供一定的缓冲余量，防止内部零件被压溃。

　　实际应用中，这类扩展机构不需要额外配置驱动源，完全依靠检测工位的下压动作配合弹簧复位完成检测动作，结构可靠性高，日常维护只需要定期在导向套位置添加少量润滑脂即可，不需要复杂的调校。相比直接将传感器安装在工位上的方案，这套机构能将传感器的测头与被测工件的硬接触转化为带预紧力的弹性接触，既保证了接触的稳定性，又能延长传感器测头的使用寿命，同时笼式导向结构的同轴度精度远高于单臂式的安装支架，能有效降低因为安装偏斜带来的测量系统误差。在多工位转盘式检测设备上，这类机构可以批量安装在每个检测工位的安装板上，统一适配同型号的位移传感器，不需要针对每个工位单独做安装结构设计，能大幅缩短检测设备的设计和装配周期。
