带传动式小型精密辊压加工装置结构

　　这套辊压加工装置的结构设计，最初是面向小尺寸薄型工件的表面压合、整平工序做的适配，常见于小型电子辅料加工、实验室样件制备这类对设备占地要求高、加工载荷不大的场景，相比大型辊压设备，它的整体安装边界控制在长220mm、宽160mm、高180mm的范围内，不需要做专门的设备基础，直接通过底座四角的M5安装孔就能固定在常规工作台面上，适配小批量多品种的柔性加工需求。从功能实现逻辑来看，装置的动力输入侧采用直流驱动单元搭配同步带传动的结构，带轮的传动比设置为1:2.5，能在输入转速3000rpm的情况下，将工作辊的输出转速控制在1200rpm区间，同时带传动本身的缓冲特性能避免硬启动时对工件表面造成冲击压痕，

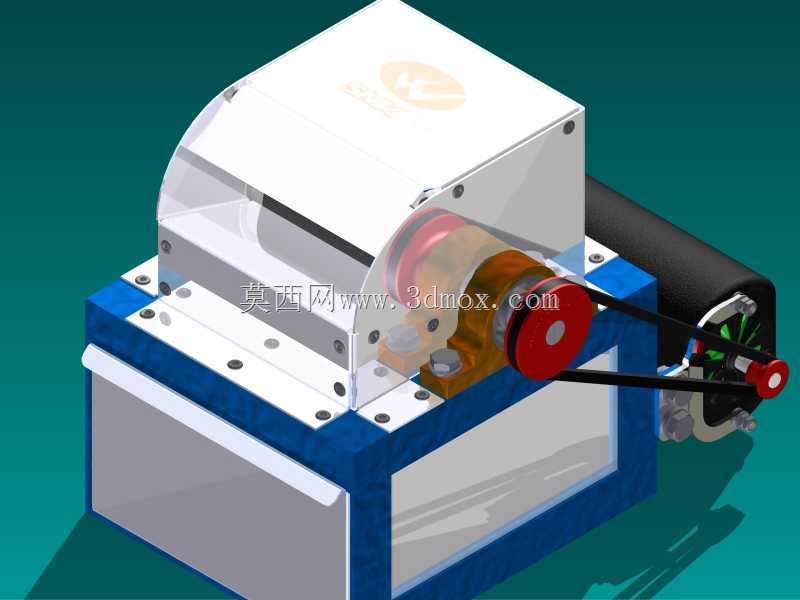

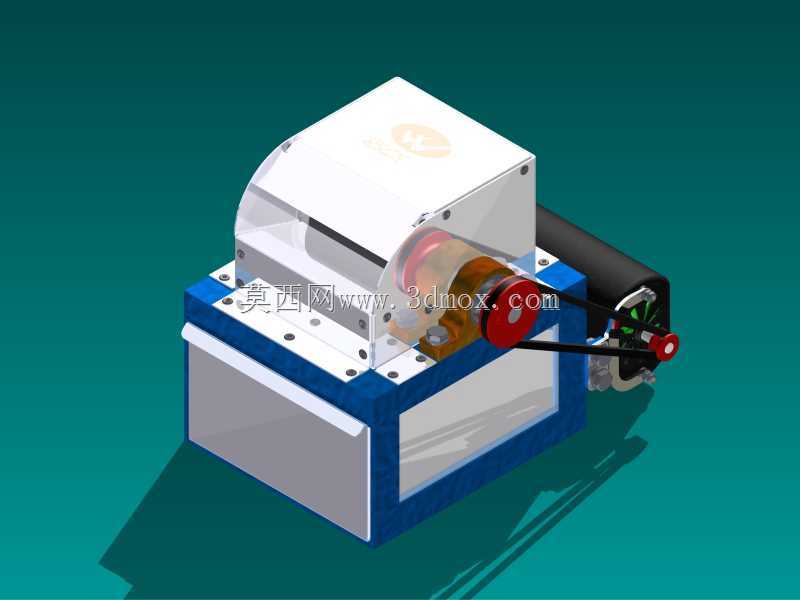

　　传动侧的张紧结构做了腰型孔调节设计，不需要额外拆解护罩就能完成皮带张紧度的调整，日常维护的操作空间预留充足。工作腔体部分做了半透明防护结构，上半部分的弧形护罩采用透明PC材质，既可以在设备运行时观察辊压工位的工件进给状态，避免异物卷入辊缝造成设备损坏，又能阻挡加工过程中可能产生的细小碎屑飞溅，护罩通过侧边四颗内六角螺丝固定，需要清理辊面或者更换不同辊径的工作辊时，只需要拧下固定螺丝就能向上取下护罩，操作路径没有多余的结构干涉。底座部分采用框架式箱型结构，下半部分的空腔可以预留作为碎屑收集或者电控元件的安装空间，底座的上层安装板做了6mm的厚度设计，表面加工有定位销孔，用来固定辊轴的轴承座，保证两个工作辊的平行度公差控制在0.

　　02mm以内，避免辊压过程中出现工件走偏、压合厚度不均的问题。进料侧的导向块做了可调式设计，通过两个沉头螺丝固定在安装板上，可以根据加工工件的宽度调整导向间距，适配宽度在10mm到80mm之间的片状工件进给，导向块的进料端做了15度的倒角导向，能减少工件初始送入时的卡滞概率。在设计思路上，这套结构优先考虑了加工场景的通用性，没有做针对单一工件的专属定制结构，所有的连接部位都采用标准紧固件，辊轴的轴端采用标准直径的输出接口，后续如果需要更换压花辊、涂覆辊等不同功能的工作辊，不需要改动主体安装结构就能直接替换，降低了不同工序切换的改造成本。装置的动力单元安装在主体结构的侧后方，和工作腔体之间留出了10mm的散热间隙，

　　避免长时间运行时电机的热量传递到辊轴部位，影响对温度敏感的工件加工精度，电机的安装座同样采用腰型孔固定，和皮带张紧结构的调节行程做匹配，更换不同传动比的带轮时也能快速调整安装位置。从实际使用的适配性来看，这套结构的额定加工压力控制在500N以内，适合铜箔、铝箔、薄塑胶片这类软质薄材的压合作业，整体的重量控制在4.2kg左右，即使是需要经常移动工位的实验室场景，也不需要额外的吊装辅助，单人就能完成搬移和安装。结构上的受力路径做了专门的优化，辊压作业时的径向力直接通过轴承座传递到底座安装板，再通过整体框架分散到整个底座结构，不会让传动侧的带轮承受额外的径向载荷，延长了传动组件和轴承的使用寿命，日常运行时的噪音控制在60分贝以内，适合在安静的实验室或者小型生产工位使用。
