船型翘板床头线上控制开关结构

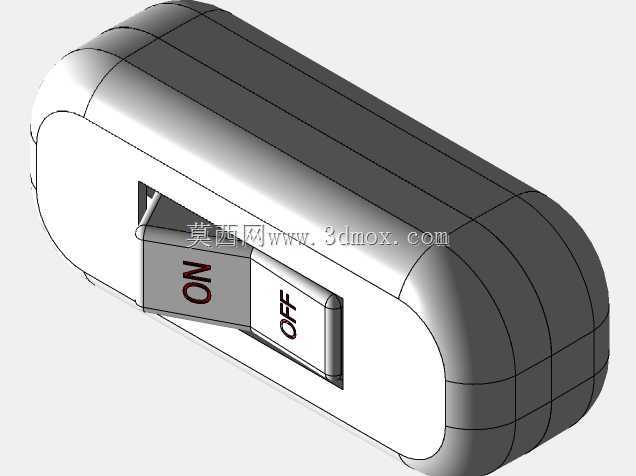

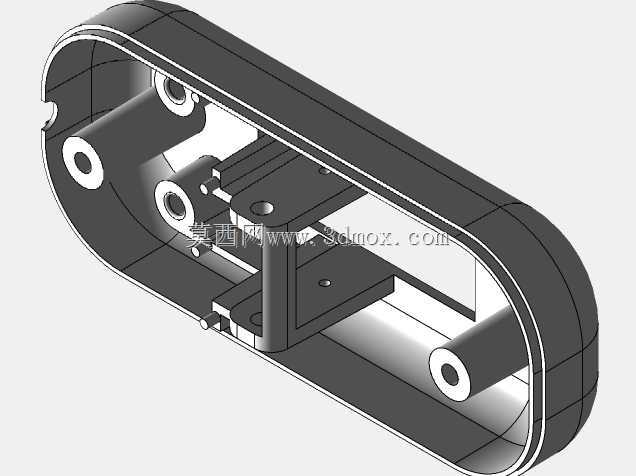

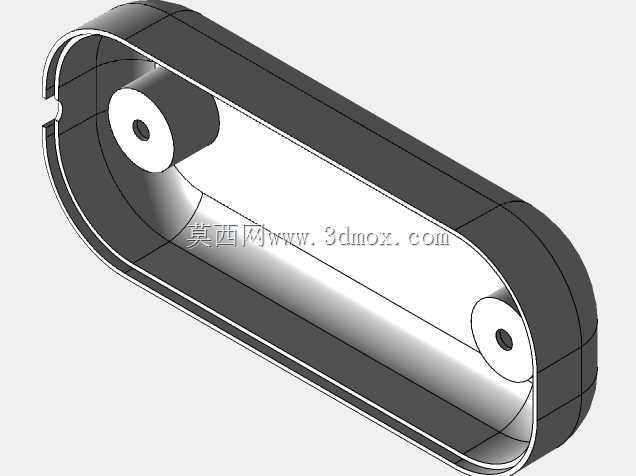

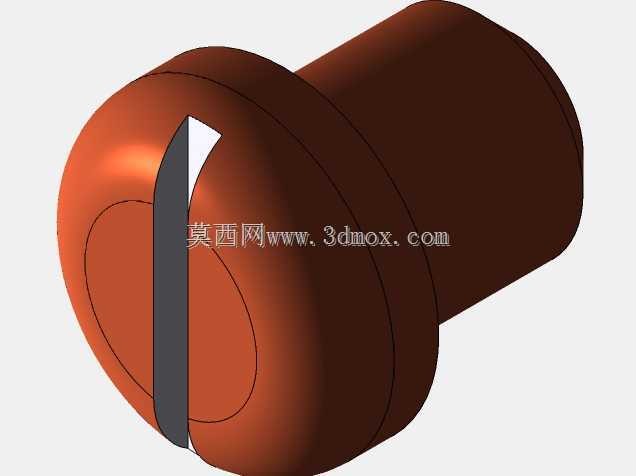

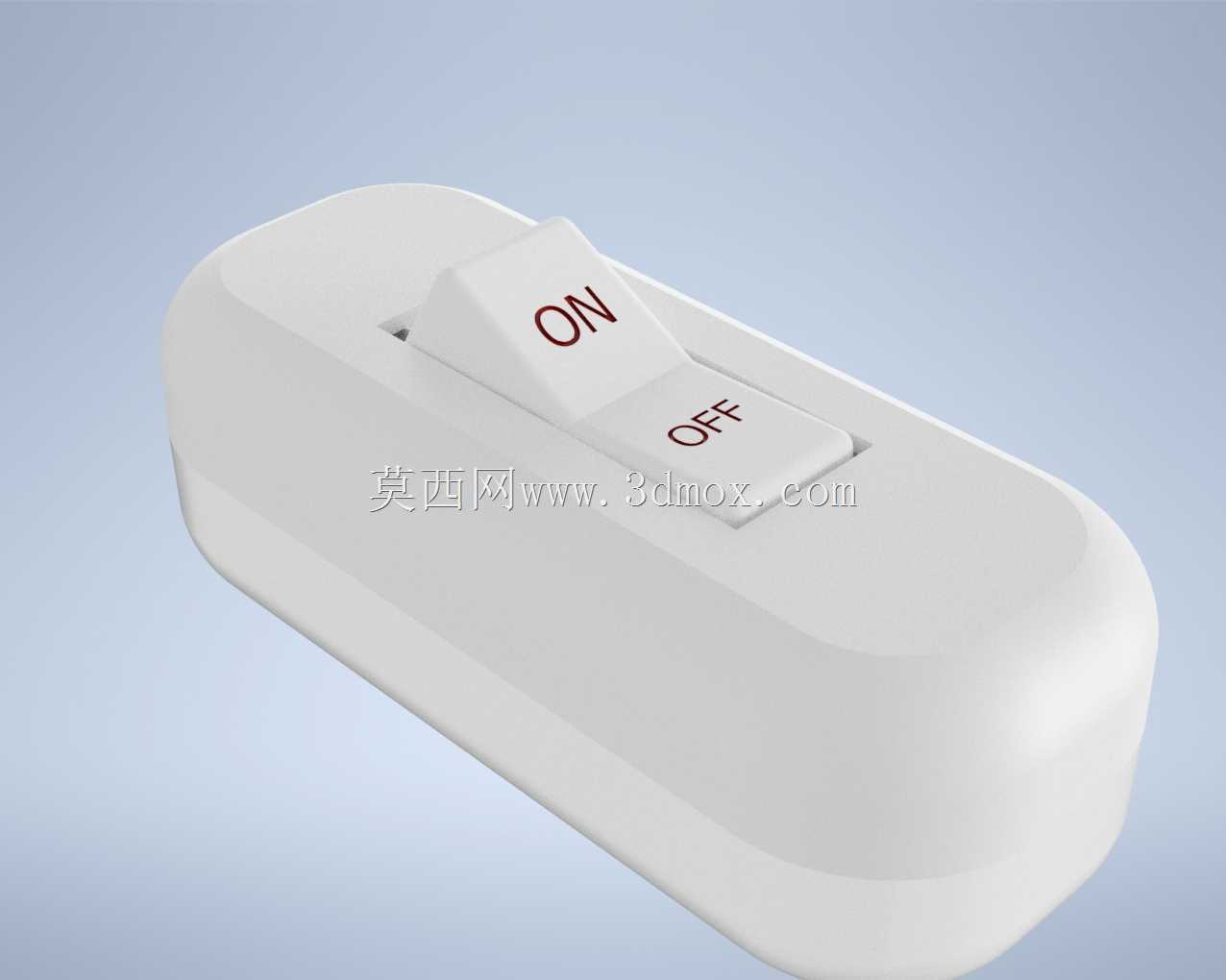

　　这类翘板式线上开关，常被应用在台灯、落地灯、小型桌面电器、床头外接供电回路这类需要就近通断控制的场景中，区别于墙面固定安装的开关，它直接串联在供电线缆上，用户无需起身寻找墙面面板，伸手即可完成回路通断操作，在民用小家电、低压供电回路里的应用占比很高。从结构设计来看，这款开关采用了圆角长条形的壳体造型，整体边缘做了大圆弧过渡，没有尖锐棱角，既避免日常使用中磕碰划伤，也适配多数民用电器的外观风格，不会产生突兀的视觉感。壳体采用上下扣合的装配方式，内部预留了线缆穿入的通道，两端的进线孔做了防拉扯的限位结构，当线缆受到外力拖拽时，应力会被壳体结构承担，不会直接传递到内部的接线端子上，避免接线松脱导致的接触不良或者短路风险。

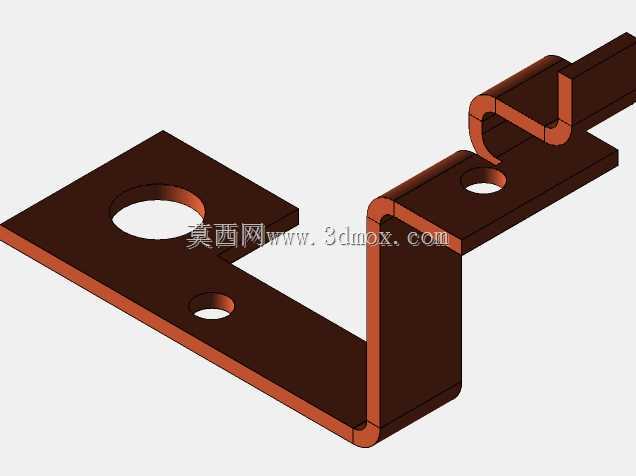

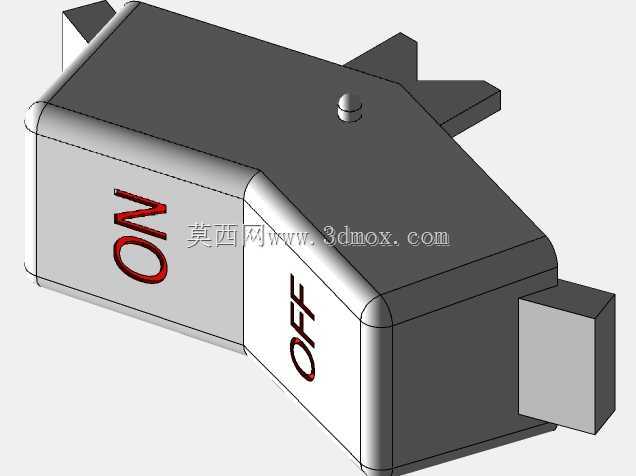

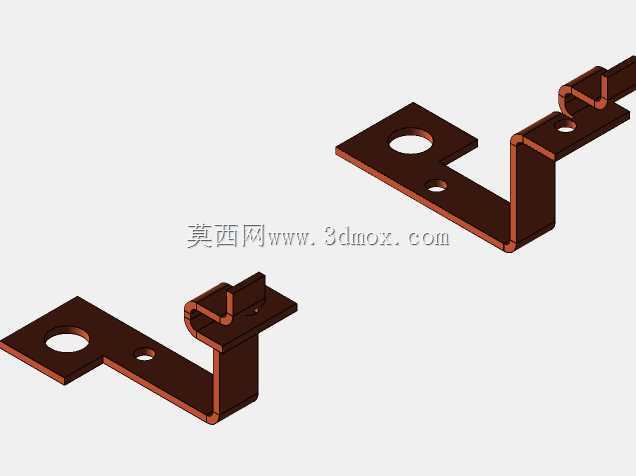

　　翘板按键的设计做了明确的操作反馈，按键表面凸起的ON/OFF标识采用模内成型的工艺，不会因为长期手指摩擦出现标识磨损脱落的问题，按键的摆动角度设置在15度左右，按动时的阻尼感适中，既不会因为太松出现误触发，也不会因为阻尼过大导致操作费力，按下到位时会有清晰的触感反馈，用户无需查看指示灯也能确认开关是否完成动作。内部的接触组件采用跷跷板式的动触片结构，配合静触点的银合金镀层，能够在通断瞬间减少电弧烧蚀，延长开关的使用寿命，额定通断能力适配民用220V电压下的小功率负载，完全满足常规小家电、照明灯具的使用需求。在安装边界上，这款开关的壳体厚度控制在20mm以内，宽度约35mm，整体长度在70mm左右，适配外径6-8mm的两芯圆线缆，

　　安装时不需要额外的固定底座，只需要将线缆从两端穿入，接好内部接线端子后扣合上下壳体，通过卡扣或者超声焊接完成固定即可，安装过程不需要复杂的工具，后期如果出现故障也可以快速拆解更换。设计过程中需要重点考量的是按键与壳体之间的配合间隙，间隙过大会导致灰尘、水汽进入开关内部，影响接触可靠性，间隙过小则会出现按键卡滞，按动不畅的问题，这款产品的配合间隙控制在0.2mm左右，既保证按键活动顺畅，也能阻挡日常环境中的浮尘进入。同时壳体材料选用阻燃ABS材质，能够满足电器配件的阻燃要求，即使内部出现异常打火，也不会引燃壳体造成安全隐患。翘板的转轴位置做了耐磨的结构设计，长期反复按动也不会出现转轴磨损导致的按键歪斜、松动问题，

　　正常使用场景下的机械寿命可以达到万次以上，完全覆盖民用电器的全生命周期使用需求。在实际选型应用中，这类开关需要根据负载的功率大小选择对应的触点容量版本，针对容性负载还需要预留足够的电流余量，避免启动瞬间的大电流烧蚀触点。线缆穿入位置的防弯折结构做了多道加强筋设计，当线缆在开关出口位置反复弯折时，应力会被分散到加强筋上，避免线缆线芯在出口位置断裂，这也是这类线上开关相比普通开关更注重的结构细节，因为线上开关的使用场景中，线缆经常会被拉扯、弯折，出口位置的线芯断裂是常见的失效模式，这个位置的结构优化能够大幅降低这类失效的概率。
