D250mm压缩空气驱动滑动式闸门结构

　　这款公称通径250mm的压缩空气驱动滑动闸门，主要应用在粉体输送、散料仓储出料、低压气体管路截流的工况场景中，区别于常规手轮闸阀的纯手动操作逻辑，该结构可接入厂区压缩空气管网实现远程启闭控制，同时保留顶部手轮结构作为应急手动操作冗余，避免气源中断时设备无法动作影响生产流程。从实际使用场景来看，这类闸门常安装在料仓底部出料口、气力输送管道分支节点、除尘设备灰斗卸灰口位置，用来截断散料或低压气流的通路，相比电动闸门，气动驱动的结构响应速度更快，且在粉尘浓度较高的厂区环境中不存在电机过热、电路打火的安全隐患，适配建材、粮食加工、冶金散料输送等多类现场的使用需求。

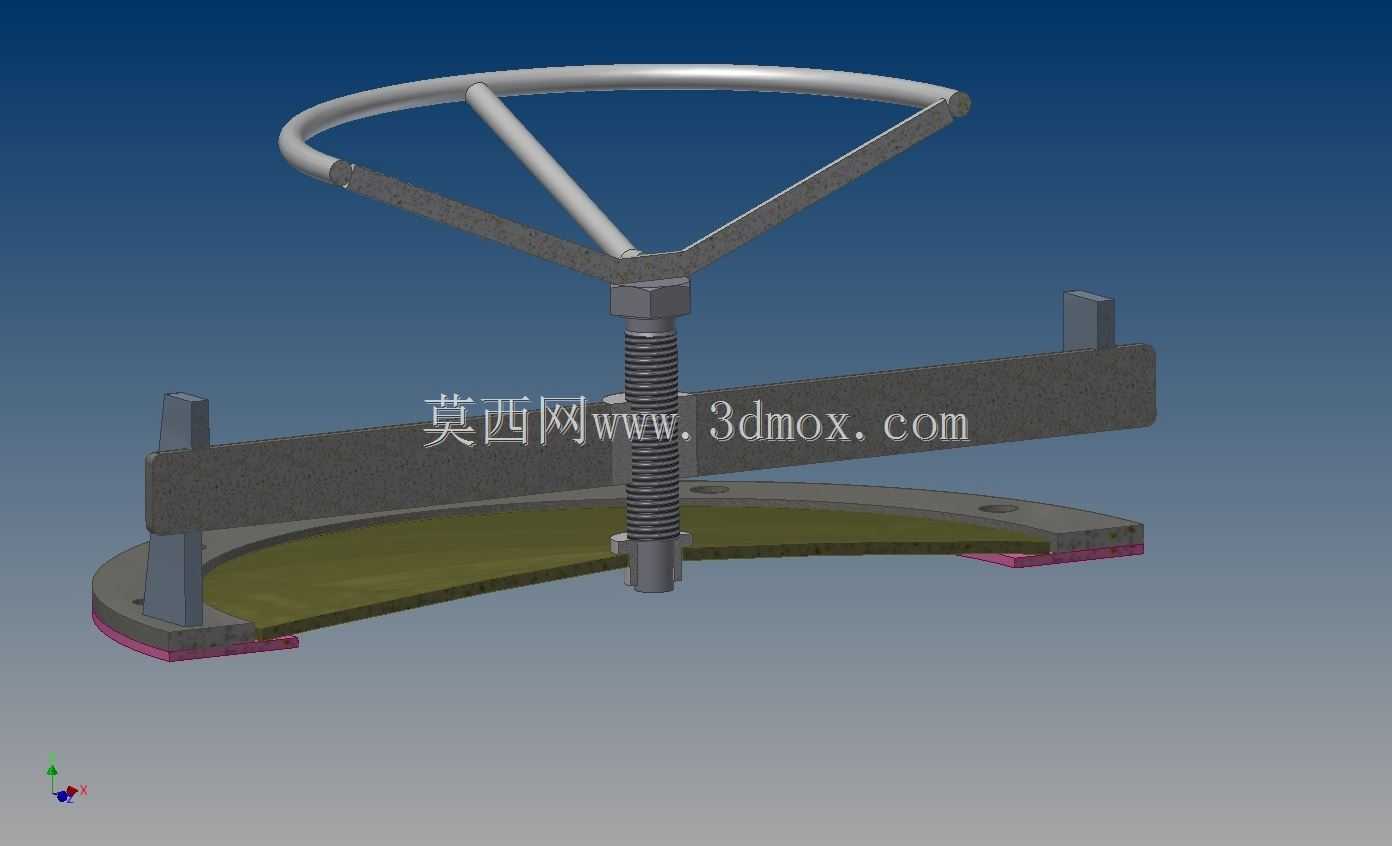

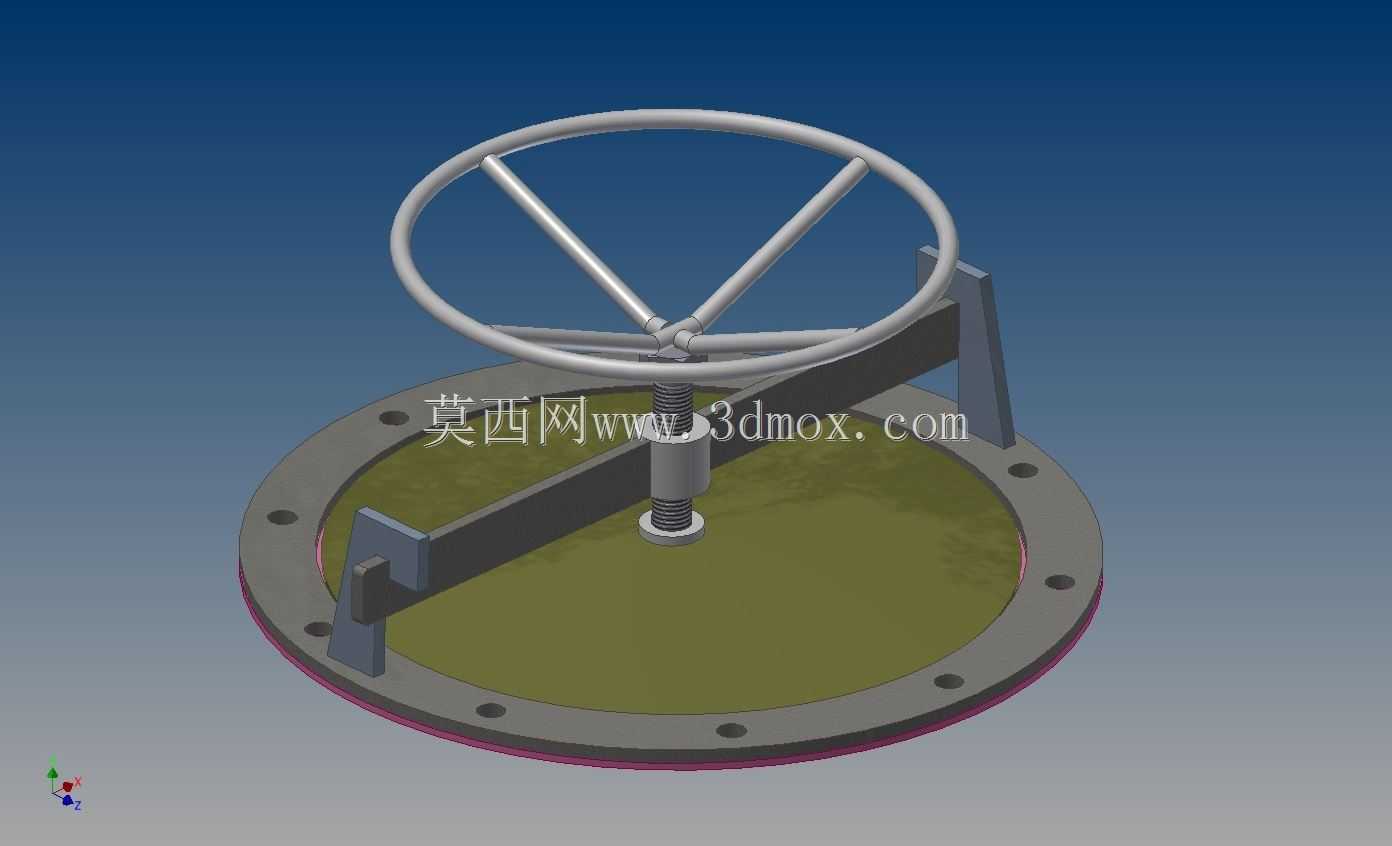

　　从功能特性上看，该滑动闸门采用闸板平动截流的结构形式，闸板与阀体密封面采用贴合式密封结构，关闭状态下可阻断通径内的物料与气流流通，开启时闸板完全退至通径侧方，不会对通径内的物料流动产生遮挡，通径无缩径设计可避免散料输送过程中出现卡料、积料的问题。顶部的手轮结构通过丝杆传动连接闸板，当气动驱动回路出现故障需要应急操作时，可直接转动手轮带动闸板升降完成启闭，丝杆位置设置有防尘护套，避免现场粉尘进入螺纹副造成卡涩，延长传动结构的维护周期。底部法兰采用标准圆形法兰结构，法兰面均匀布置螺栓安装孔，可直接与同通径的管道法兰、料仓出料法兰对接安装，安装时只需保证法兰面密封垫平整，按对角顺序拧紧螺栓即可完成固定，无需额外制作过渡连接结构。

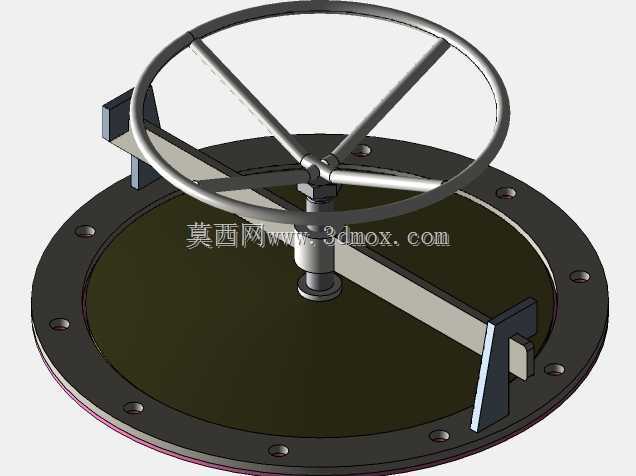

　　设计思路上，该结构优先考虑了工况适配性与维护便捷性，整体框架采用型钢焊接式支撑结构，两侧的导向支架为闸板的平动提供精确导向，避免闸板启闭过程中出现偏斜导致密封面磨损不均。顶部的轮辐式手轮采用三辐条结构，在保证操作扭矩传递强度的前提下尽可能降低手轮自重，手动操作时无需过大的操作力即可完成闸板动作。气动驱动的执行元件布置在支架侧方，直接与闸板连接，传动路径短，动作过程无多余传动损耗，驱动气源压力适配厂区常规0.4-0.6MPa的压缩空气管网，无需额外配置增压设备。闸板整体采用平面板式结构，密封面做平整化处理，关闭时闸板完全覆盖通径截面，密封间隙控制在散料无法泄漏的范围内，针对粉体工况可在闸板边缘加装软质密封胶条进一步提升密封效果。

　　安装边界方面，该闸门整体安装高度从底部法兰密封面到手轮顶端的尺寸适配常规料仓底部的安装空间，侧方气动执行元件的伸出长度不会超出法兰外径过多，安装时无需为执行元件预留过大的侧向空间，可直接在紧凑的管路布局中完成安装。法兰安装孔的位置尺寸匹配同通径的国标法兰参数，现场更换旧阀门时可直接替换原有同通径手动闸阀，无需改动现有管道的法兰开孔位置。日常维护过程中，可直接拆开导向支架的固定螺栓取出闸板，对密封面进行清理或更换密封件，无需将整个阀门从管道上拆下，大幅降低现场维护的工作量与停机时间。针对不同的工况介质，可更换不同材质的闸板与密封件，比如针对磨琢性较强的矿粉物料可采用耐磨钢板制作闸板，针对有腐蚀性的化工散料可采用不锈钢材质加工接触部件，整体结构的模块化程度较高，可根据实际使用需求灵活调整部件材质，无需改动整体安装尺寸与传动结构。
