塑料注塑用V0级模架结构设计

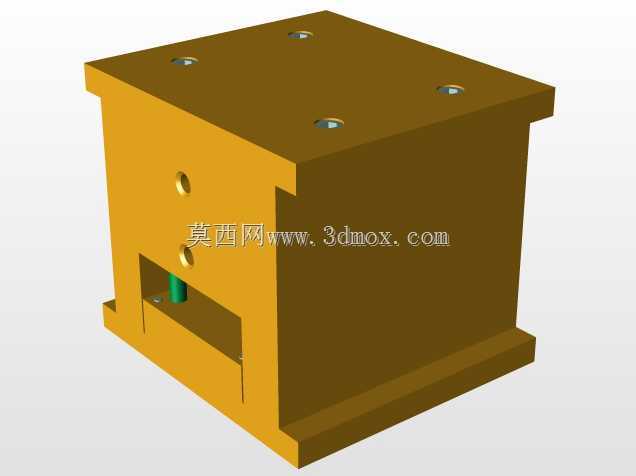

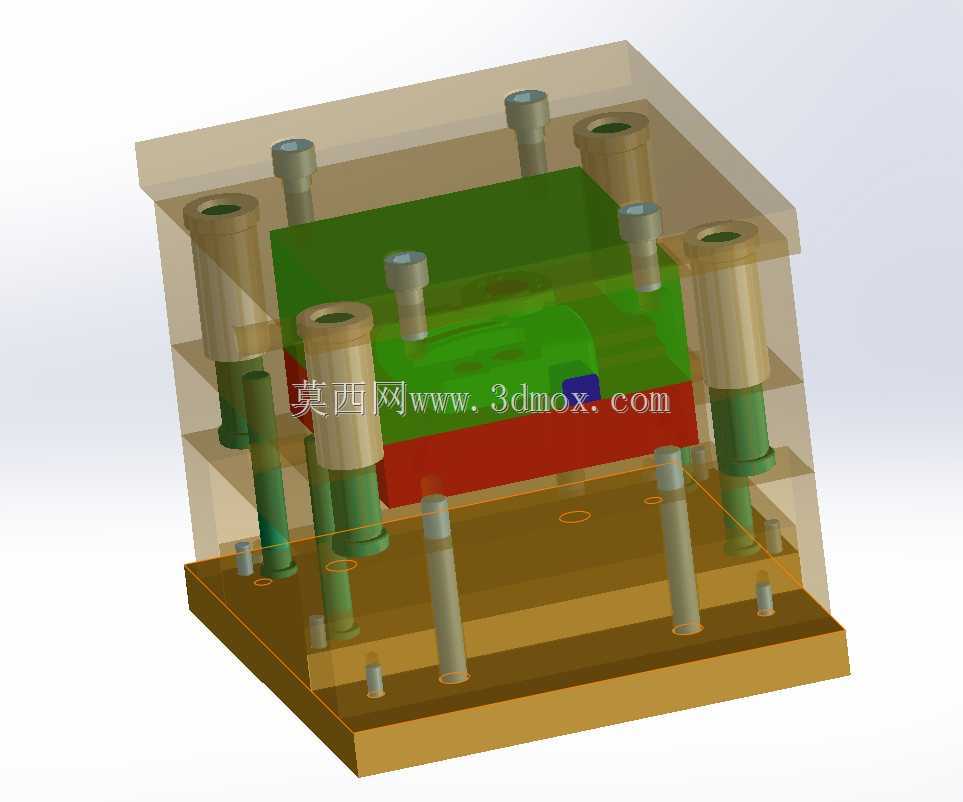

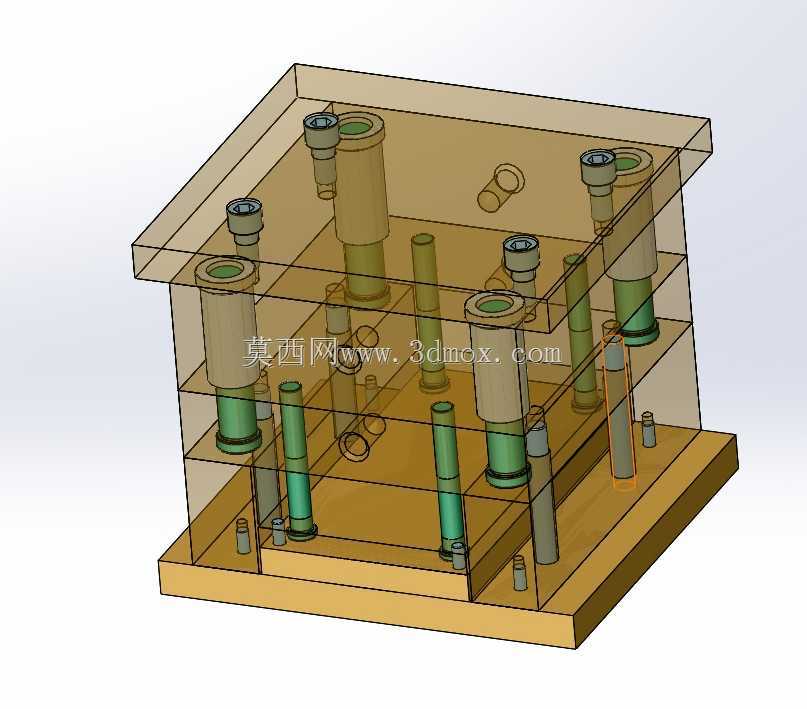

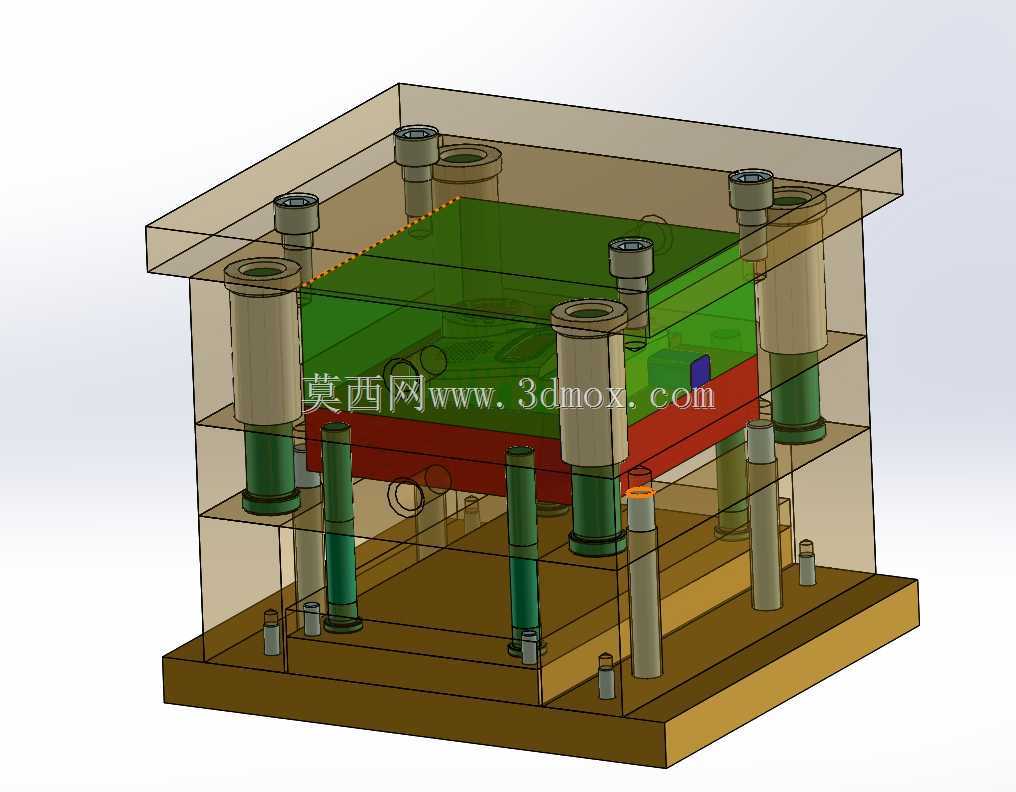

　　这套模架结构针对V0级阻燃塑料件的注塑成型需求开发，日常应用在电子电器外壳、阻燃接插件等对材料阻燃等级有强制要求的塑件生产场景中，适配卧式注塑机的安装接口，可直接配套3DQuickmold插件完成分模、流道设计等后续开发工作。从结构布局来看，整套模架采用标准两板模叠层设计，从上到下依次排布定模座板、定模板、动模板、支承板、顶出固定板、顶出垫板、动模座板，各层板件通过内六角螺钉完成锁固，层间定位依靠导柱导套的精密配合实现，导柱采用台阶式压装结构，压入定模板对应安装孔后，配合段与动模板内的导套采用H7/f6间隙配合，合模过程中可实现精准导向，避免型腔错位导致的塑件飞边、尺寸超差问题。

　　实际生产过程中，熔融的V0级阻燃塑料通过注塑机喷嘴注入浇口套，经流道进入型腔完成充模，保压冷却后，注塑机拉动动模侧沿开模方向移动，定动模从分型面处分开，待动模侧移动到设定开模行程后，注塑机顶杆顶触顶出垫板，带动顶杆、复位杆同步向前移动，将冷却定型的塑件从型芯上顶出，完成一次成型循环；合模过程中，复位杆先接触定模板分型面，推动整个顶出机构回退到初始位置，避免顶杆与定模型腔碰撞造成结构损坏。

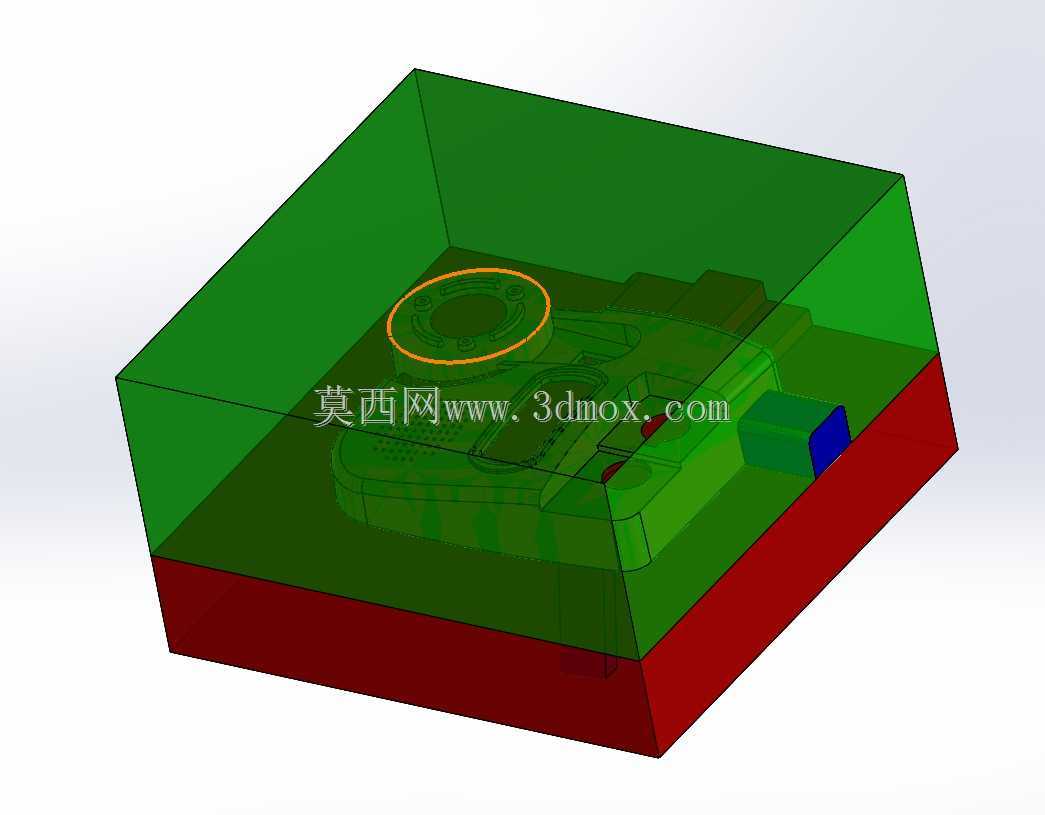

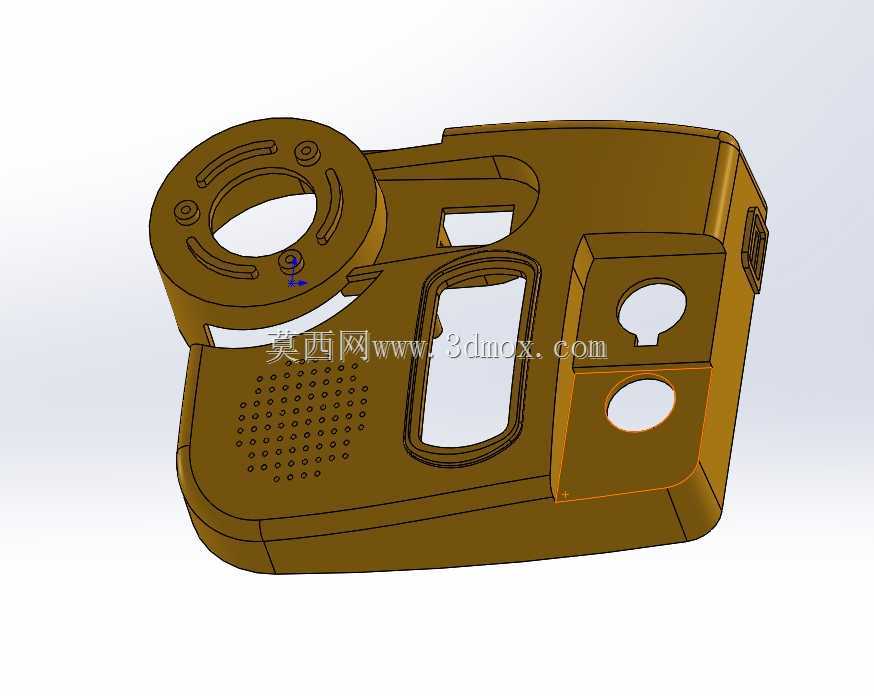

　　设计过程中重点考虑了V0级阻燃塑料的成型特性，这类塑料在熔融状态下流动性略低于普通通用塑料，且冷却定型速度较快，因此模架的型腔固定板厚度预留了足够的冷却水路安装空间，可在定动模板内加工循环冷却水道，通过模温机调控模具温度，保证充模过程中型腔各区域温度均匀，避免塑件出现缺胶、熔接痕明显、内应力过大等成型缺陷。顶出机构的排布遵循受力均匀原则，顶杆位置尽量靠近塑件包紧力较大的区域，同时避开塑件的外观面与装配配合面，防止顶出痕迹影响塑件后续的装配与外观质量。

　　安装边界方面，整套模架的长宽尺寸适配200吨级卧式注塑机的拉杆间距，定模座板上加工有标准的定位环安装槽与浇口套过孔，定位环外径与注塑机定模固定板的定位孔采用间隙配合，保证浇口套与注塑机喷嘴的同轴度控制在0.1mm以内，避免溢料问题；动模座板上加工有对应规格的压板安装槽与顶出杆过孔，可直接通过压板将模架锁紧在注塑机的动定模固定板上，不需要额外加工转接板，缩短模具上机调试的周期。

　　结构细节上，模架的各板件边缘均做了C2倒角处理，避免装配过程中锐边划伤操作人员，同时减少板件热处理过程中的应力集中问题；导柱上加工有油槽，可定期加注润滑脂，降低导柱导套配合面的磨损，延长模架的整体使用寿命；支承板与动模座板之间设置有支承柱，排布在顶出空间的空余区域，可有效承受注塑过程中型腔传递的注射压力，避免动模板受力变形导致的塑件壁厚不均问题。整套结构没有多余的冗余设计，所有零部件均采用标准模架配件，易损件可直接采购同规格标准件替换，降低模具的后期维护成本，针对小批量到中批量的阻燃塑料件生产场景，这套结构可有效缩短模具开发周期，保证成型生产的稳定性。
