啤酒瓶盖注塑成型模具结构设计

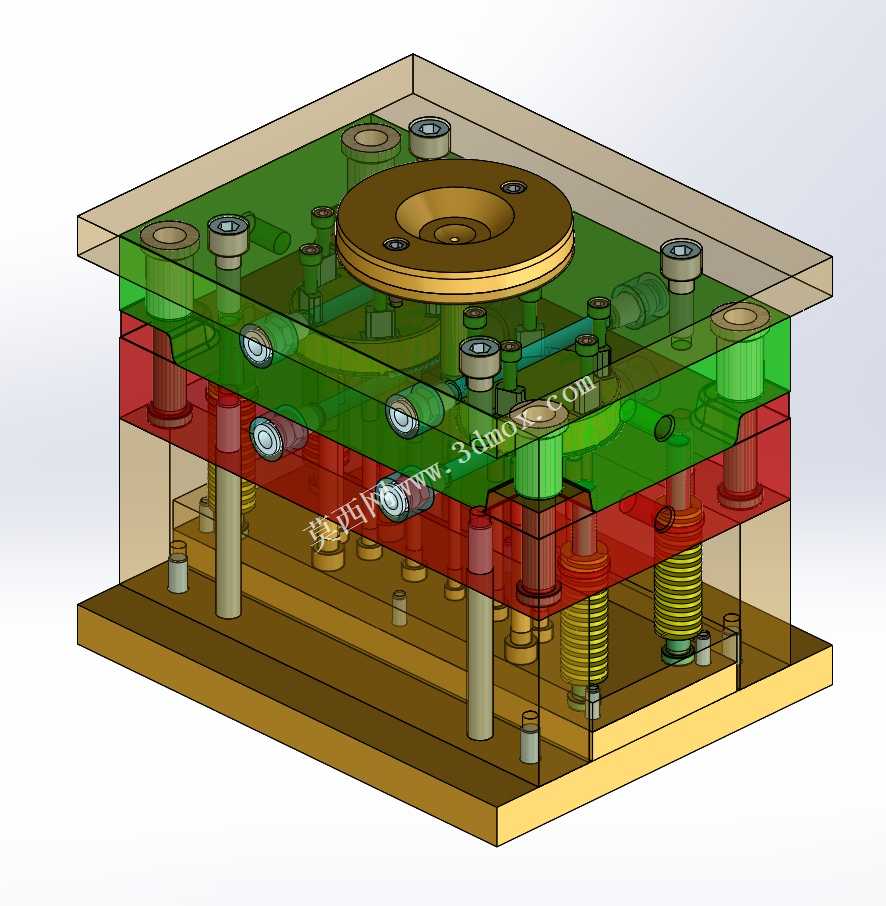

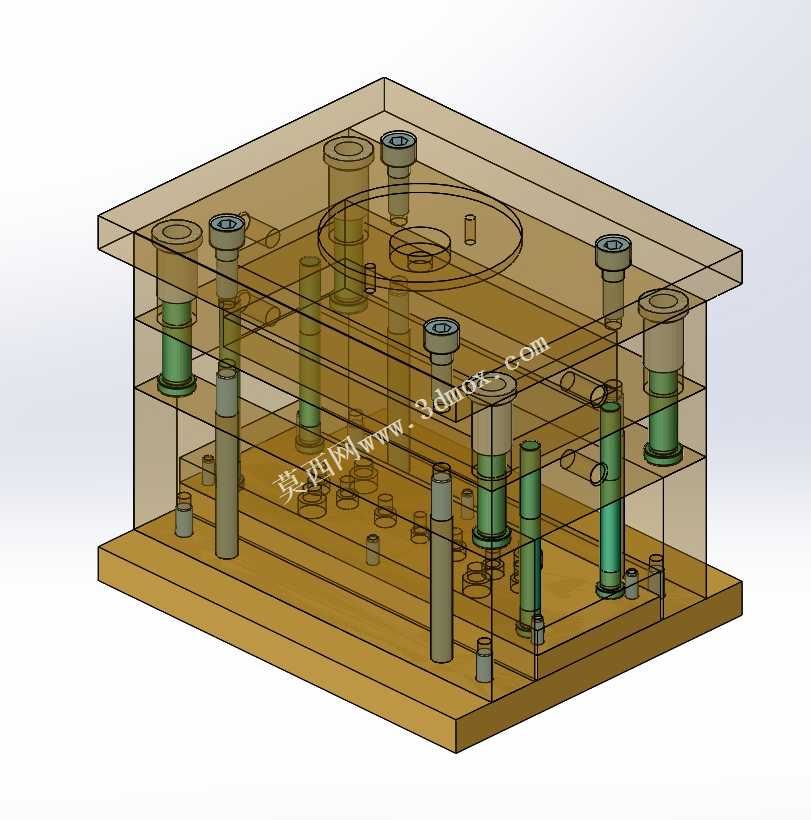

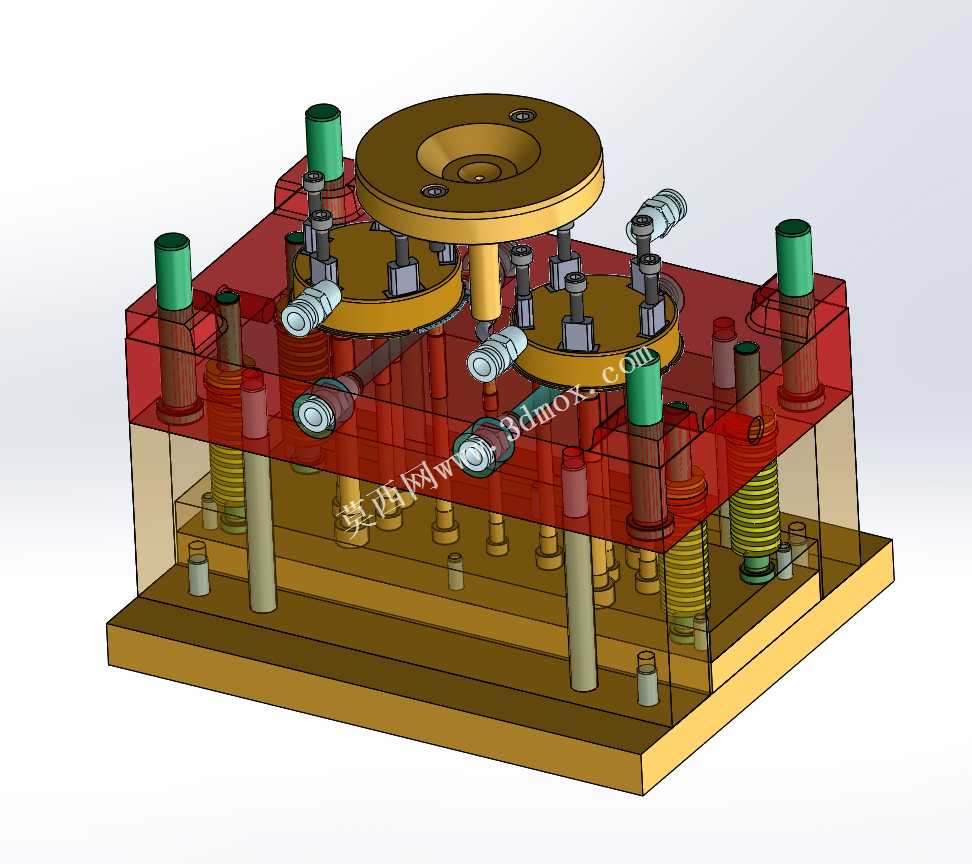

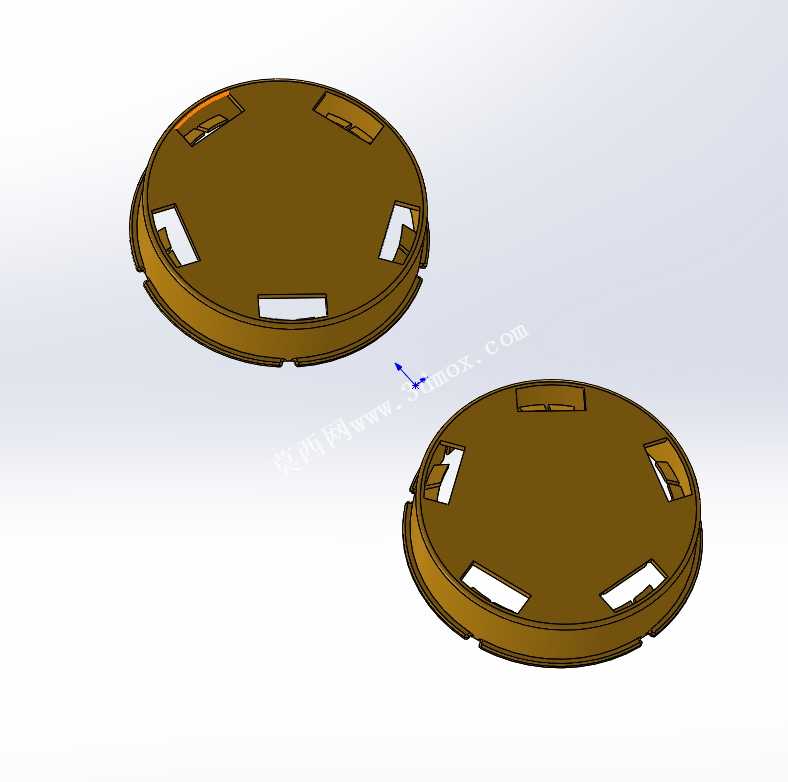

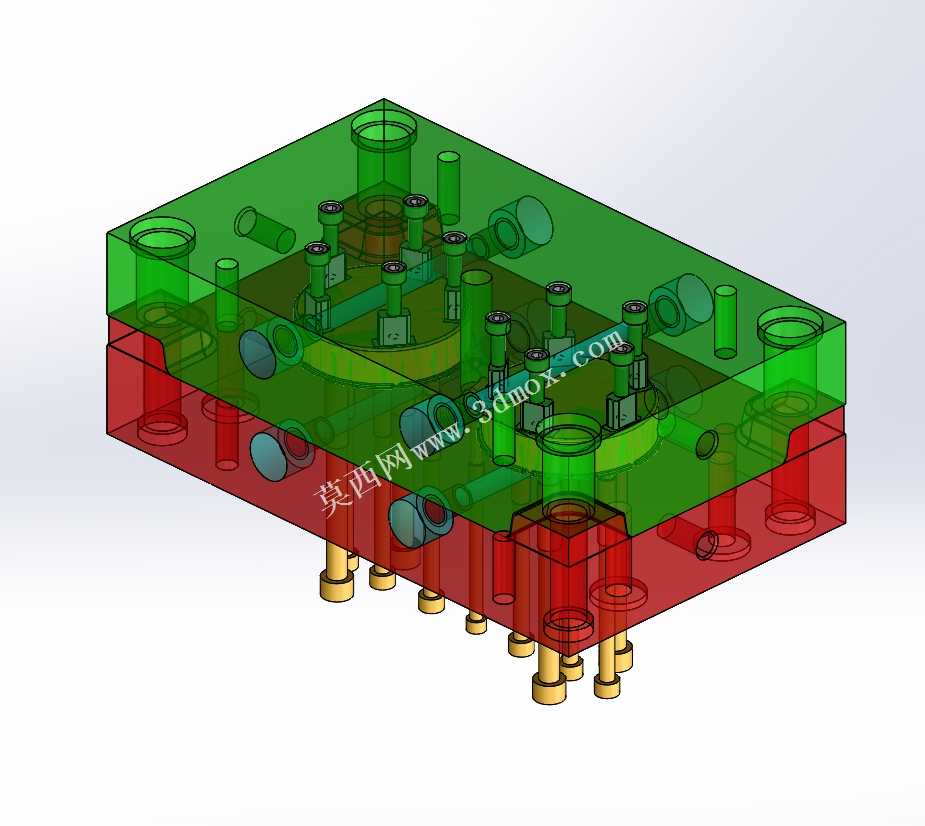

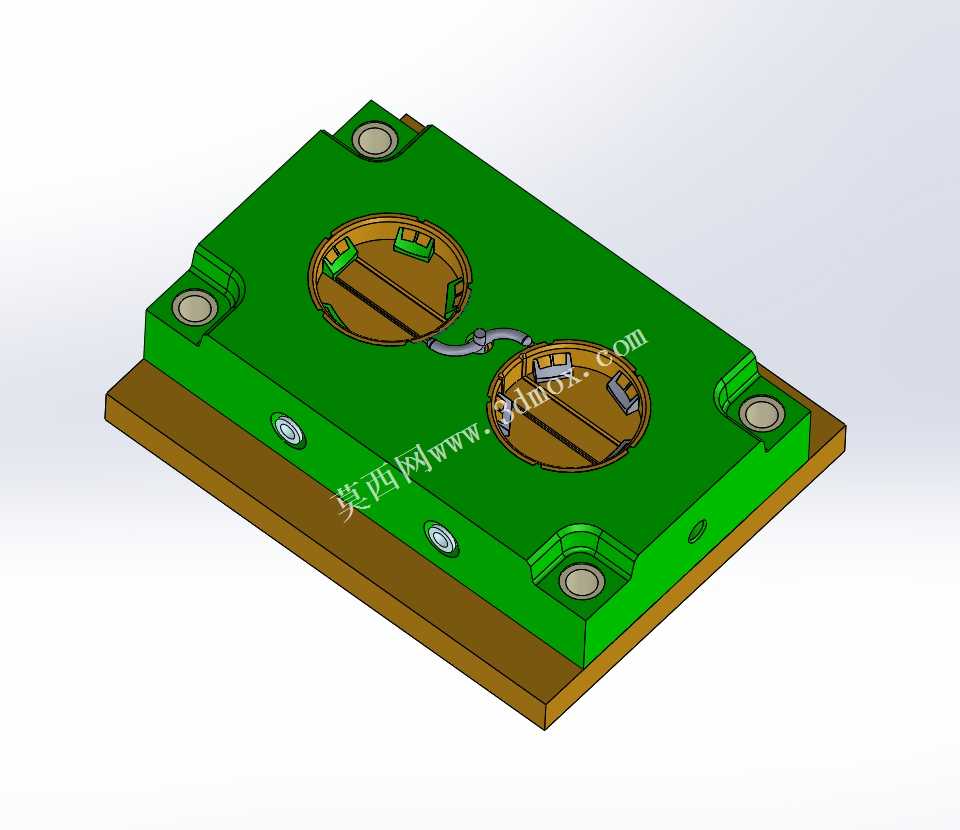

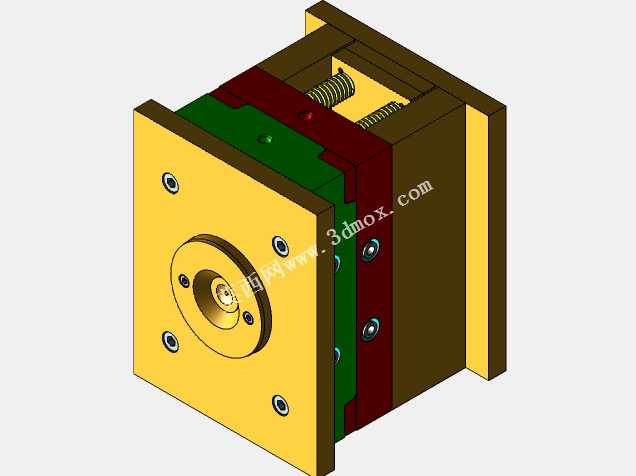

这套模具主要应用于快消品包装领域的酒水封装配件生产环节，专门针对啤酒瓶盖这类带密封卡扣结构的薄壁塑料件做批量注塑成型加工，适配常规卧式注塑机的安装工位，可直接接入标准化注塑生产流水线，满足食品包装级塑料件的量产精度要求，生产出的瓶盖可直接配合啤酒玻璃瓶完成压合密封，适配市面主流的啤酒灌装线封盖工序，能稳定保障瓶盖与瓶口的配合过盈量，避免漏液、松脱等封装问题。整套模具采用标准两板模改良结构，模架整体为叠层式方正布局，长宽尺寸适配300吨级以内注塑机的哥林柱间距，安装时可直接通过定位圈与注塑机射嘴中心对齐，上下模的合模导向依靠四角的导柱导套完成精准对位，合模过程中不会出现偏模错位的问题，能有效保护型腔面的加工精度。设计过程中针对啤酒瓶盖的薄壁特性做了专项优化，浇注系统采用中心直浇口进胶，熔融塑料可从瓶盖中心位置均匀向四周型腔填充，避免薄壁区域出现缺胶、流痕、熔接痕等外观缺陷，填充完成后的保压压力可均匀传递到型腔各个位置，保障成型后瓶盖的尺寸一致性，每模的成型收缩率控制在千分之三以内，确保瓶盖的卡扣尺寸精度满足自动封盖设备的抓取要求。冷却系统采用多层环绕式水路设计，分别在定模型腔板、动模型芯板内布置独立循环水路，冷却水可贴近成型区域快速带走热量，将成型周期控制在合理区间，提升量产效率的同时避免塑件因冷却不均出现翘曲变形。顶出机构采用弹簧复位配合顶杆顶出的组合结构，开模后顶杆可均匀作用在瓶盖的非外观面，将成型后的塑件平稳顶出，不会在瓶盖表面留下顶出痕迹，合模时弹簧可带动顶出板自动复位，无需额外设置复位拉杆，简化了模具的整体结构，降低了后期维护的难度。模具内部还设置了专门的排气结构，在填充过程中可快速排出型腔内的空气，避免塑件出现烧焦、气泡等缺陷，所有成型零部件均采用标准化快拆设计，后期更换不同规格的瓶盖型腔件时，无需拆解整套模架，可快速完成换模作业，适配多规格瓶盖的柔性生产需求。
