多板层叠式精密注塑模具结构设计

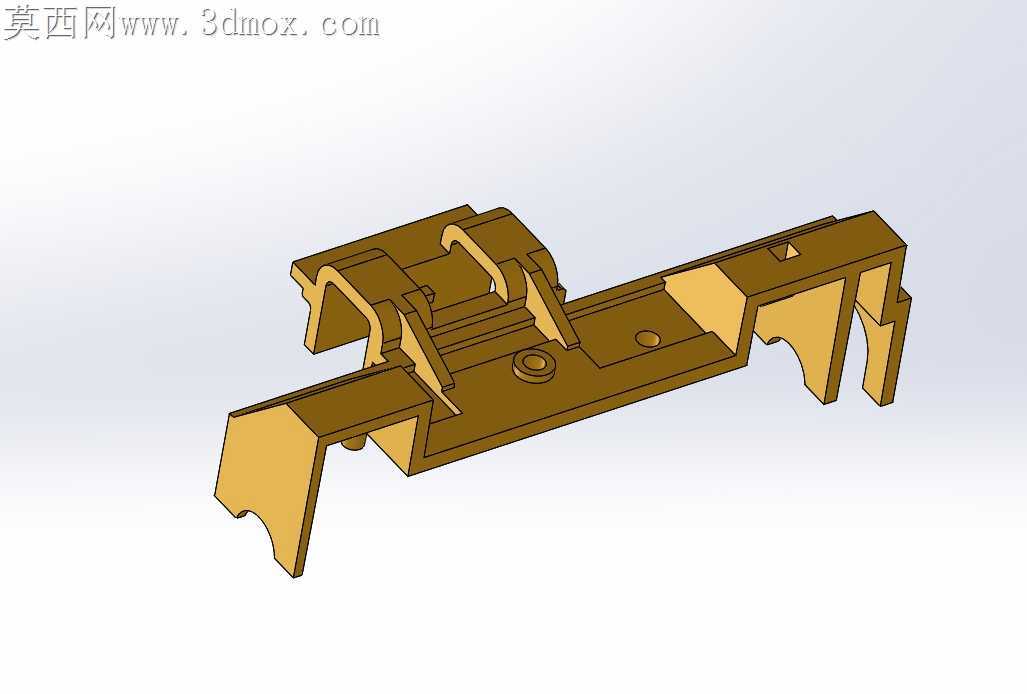

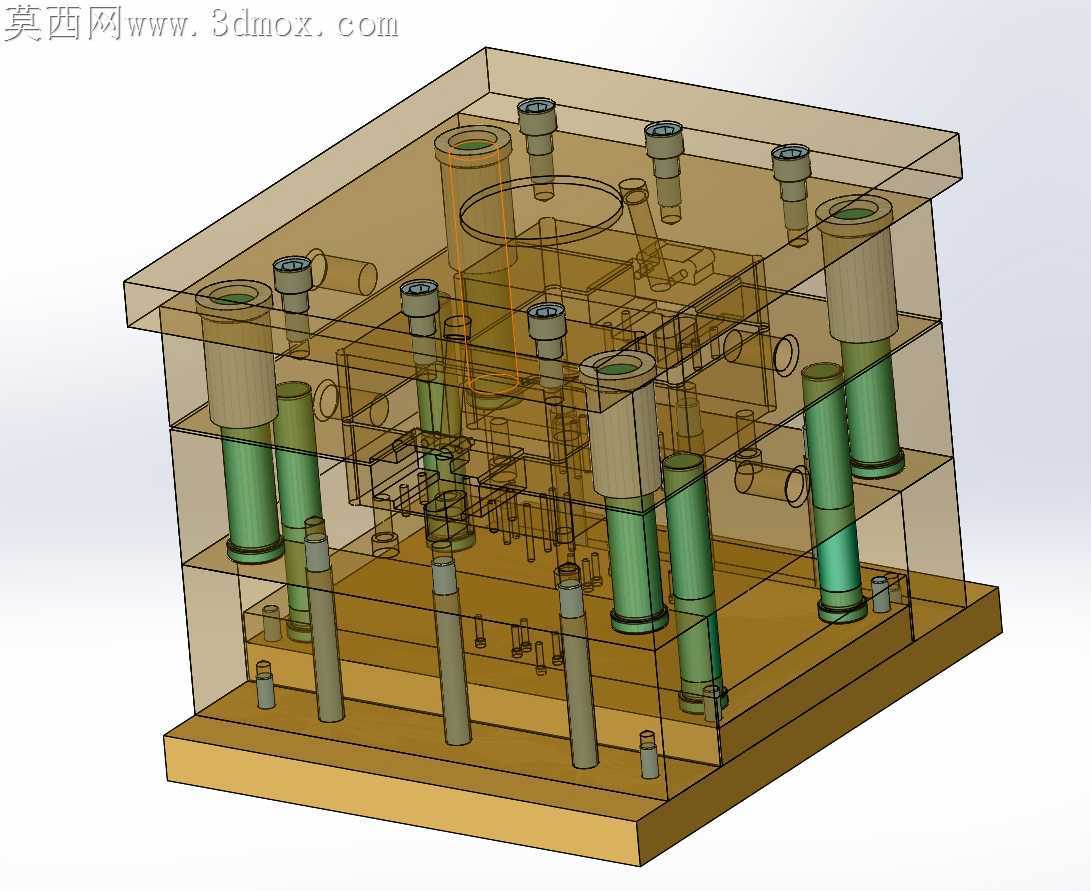

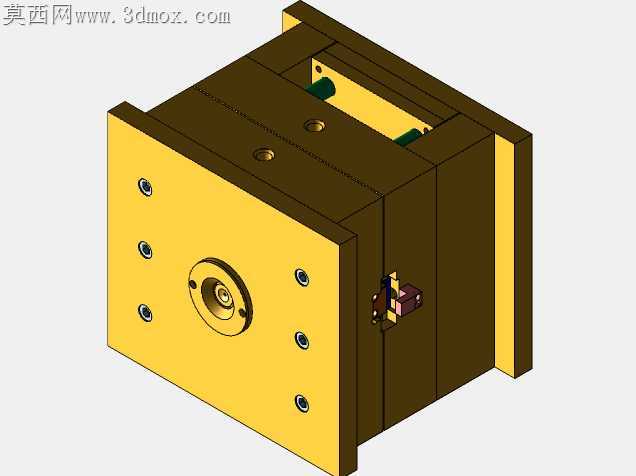

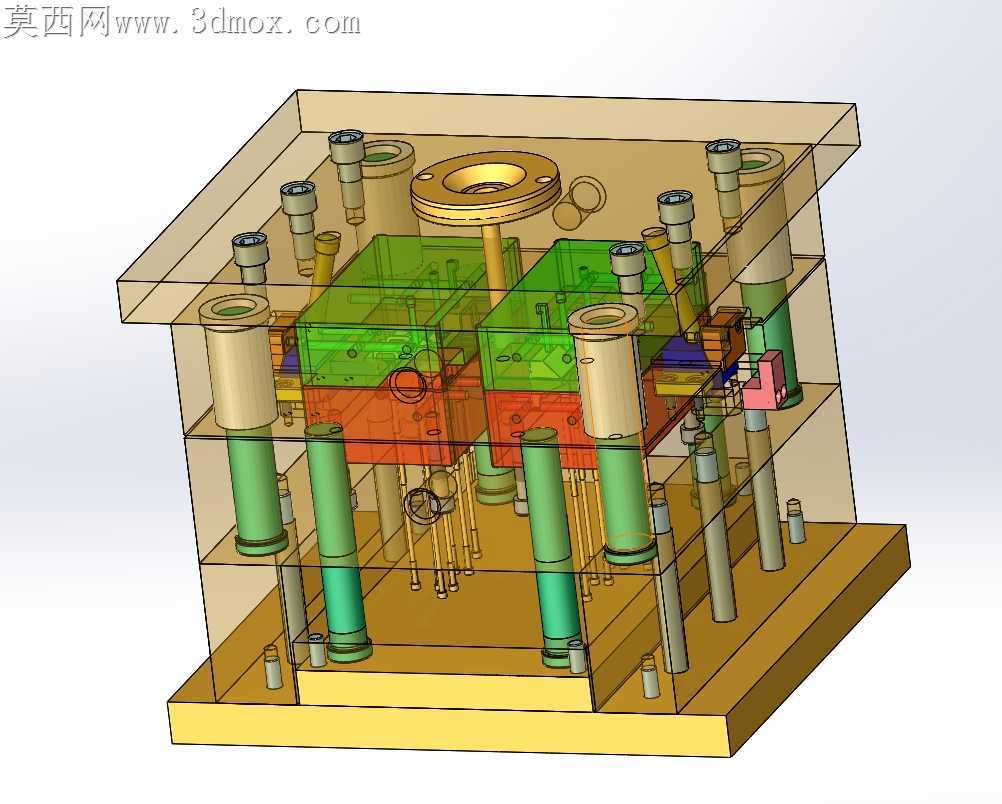

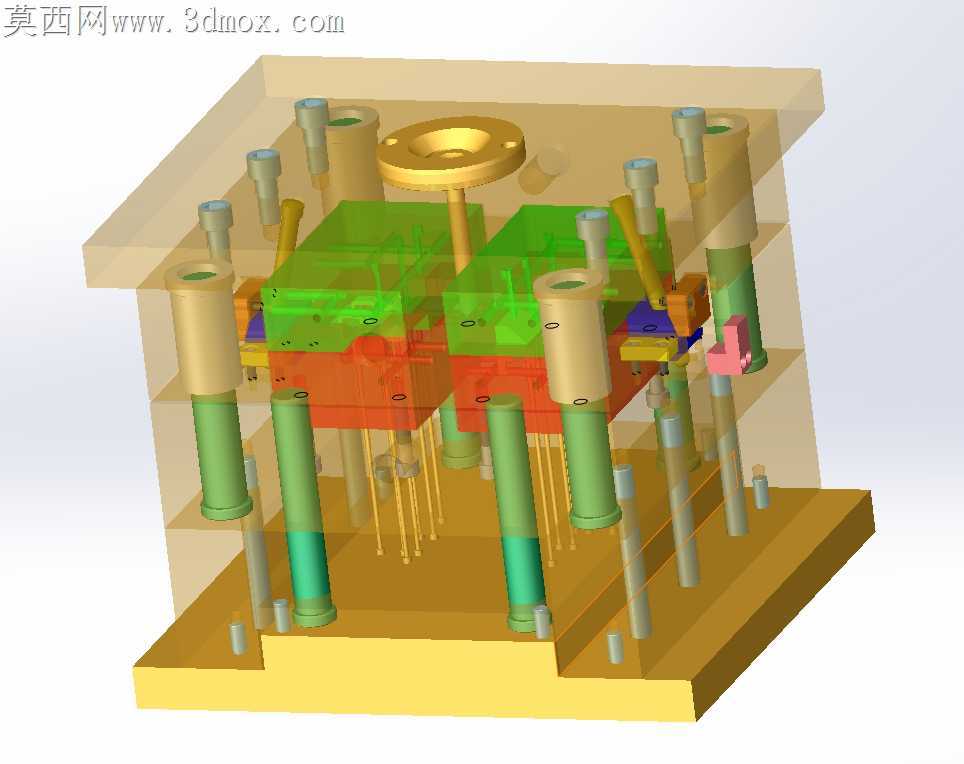

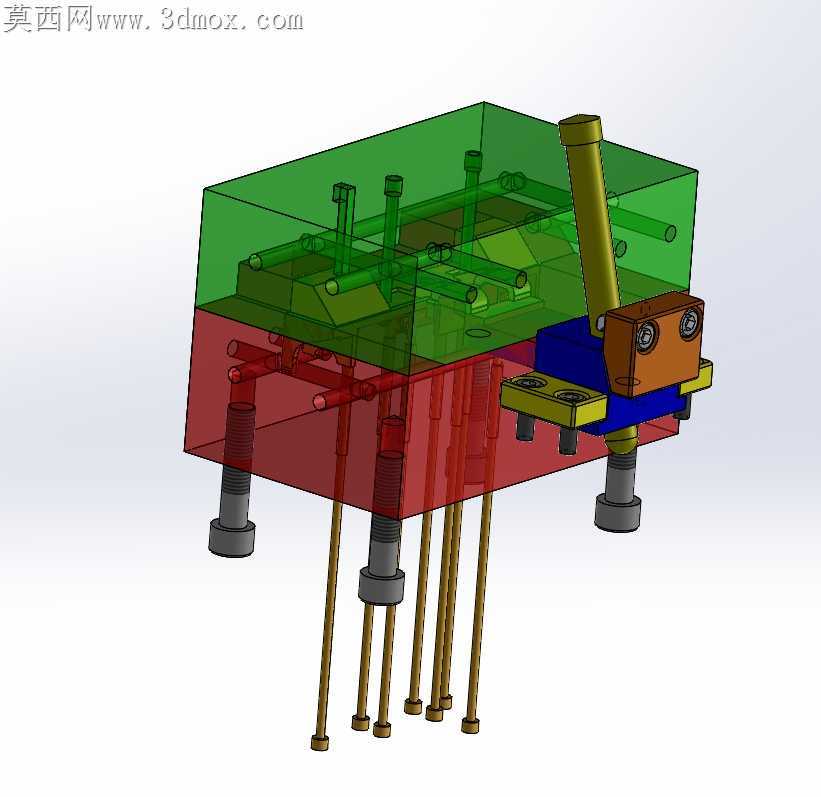

注塑生产现场最常出现的飞边、顶出偏斜、开模卡滞问题，追根溯源大多来自模架装配环节的公差累积，这套多板层叠结构的模具在装配逻辑上做了大量针对性的细节调整。面板与水口板的定位止口做了单边0.02mm的过盈配合设计，不用额外加装定位销就能保证浇口套与注塑机喷嘴的同轴度，避免长期射胶冲击带来的浇口套偏移漏胶问题。A板与B板的分型面四周做了1mm深的排气槽预留，槽口末端延伸到模架外侧0.5mm位置，既可以快速排出型腔内的裹挟气体，避免塑件出现烧焦、缺胶缺陷，又不会让排气槽过深导致披锋溢出。导柱导套的排布没有采用常规的等直径对称设计，其中一根导柱做了2mm的直径偏移，属于防呆结构设计，现场装配时不会出现上下模装反的低级失误，导套内壁预留了0.01mm的储油间隙，连续生产时润滑油可以附着在间隙内，减少导柱往复运动的干磨损耗，延长模架使用寿命。顶针板的回针位置加装了等长的复位弹簧，弹簧预压量设定为总压缩量的15%，合模时回针先接触前模面，带动顶针板提前复位，避免顶针与型腔滑块发生碰撞干涉。侧抽芯滑块的底部做了倾斜度1°的耐磨片安装槽，耐磨片采用高硬度青铜石墨材质，比模架本体硬度高出HRC15度以上，长期往复抽芯不会出现滑块磨损塌角，也不用频繁拆解模架更换磨损部件。冷却水路的进出水接头全部集中在模架底板的同一侧，现场接水时不会出现管路交叉缠绕，水路与顶针、螺丝孔的安全距离保持在3mm以上，钻孔加工时不会出现钻穿孔位导致的漏水问题。所有紧固螺丝的沉头孔深度都做了统一管控，螺丝锁紧后沉头面与模板表面齐平，不会出现凸起导致的模板贴合不严，模架四周的吊装孔位置做了加厚处理，重型模具吊装时不会出现孔位开裂的安全隐患。
