带法兰底座单腔套筒式注塑型腔结构

　　这套带法兰底座的单腔套筒式型腔结构，主要应用在小批量热塑性塑胶零件的注塑生产场景中，常见于电子接插件绝缘套、小型工程机械衬套、日化包装内衬套这类回转体塑胶件的成型工序，适配100吨锁模力以下的小型卧式注塑机安装使用，在多品种小批量的机加工车间注塑工段、精密塑胶件试制工位的适配性极强。从实际生产用途来看，该结构作为注塑模具的核心成型零件，直接决定了套筒类塑胶件的内壁尺寸精度与外壁同轴度，底部带的法兰边一方面是作为型腔自身的安装定位基准，另一方面也能在注塑充模过程中承受更大的锁模压力，避免溢料飞边的产生，相比无底座的直筒型腔，安装时不需要额外加工定位止口，能减少模架的加工工序，缩短模具整体的装配周期。在功能特性设计上，型腔的内壁做了0.

　　2度的脱模斜度，顺着开模方向均匀过渡，不会在塑胶件表面留下明显的脱模划痕，筒壁的厚度均匀控制在8-12mm区间，既保证了型腔自身的结构强度，在长期承受30-50MPa注塑压力的工况下不会发生胀模变形，又能兼顾模温传导的均匀性，避免因局部壁厚差异导致模温不均，让塑胶件产生内应力翘曲的问题；型腔的上端开口处做了R0.5的圆角过渡，能减少注塑时料流的剪切阻力，避免浇口位置出现焦料、缺胶的缺陷，底部法兰的端面做了0.02mm的平面度公差要求，和模架的定模板贴合时不会出现间隙漏胶。设计思路上完全围绕回转体零件的成型需求展开，没有多余的冗余结构，整体采用回转体同轴设计，所有形位公差都以底部法兰的下端面为基准面，加工时可以一次装夹完成内外圆、

　　端面的车削加工，不需要二次找正，能有效降低加工难度，减少加工误差；型腔的内壁粗糙度要求达到Ra0.8，既可以减少脱模时的摩擦阻力，降低塑胶件粘模的概率，也能让成型后的塑胶件外表面达到哑光无划痕的外观效果，不需要额外做表面抛光处理；法兰边上均匀分布了4个M6的安装螺丝孔，孔位做了沉头设计，螺丝锁紧后不会突出法兰端面，保证安装贴合的紧密性，同时孔位的位置度公差控制在0.05mm以内，和模架上的安装孔完全适配，装配时不需要额外修配。从安装边界尺寸来看，型腔的总高度控制在120mm，其中直筒段的有效成型高度为100mm，底部法兰的直径比直筒段外径大20mm，法兰厚度为15mm，直筒段的内径根据成型零件的外径尺寸匹配，单边预留0.3-0.

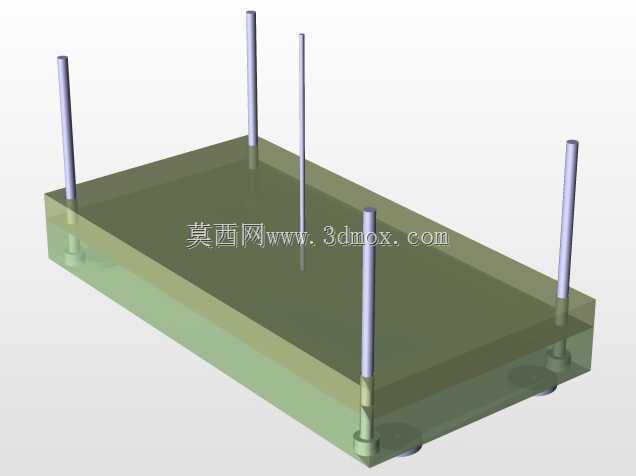

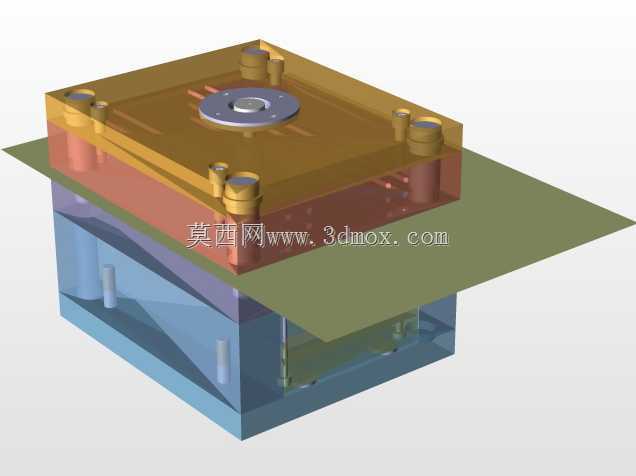

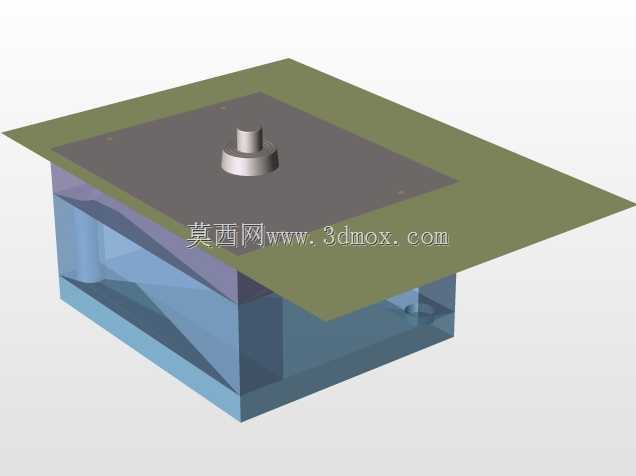

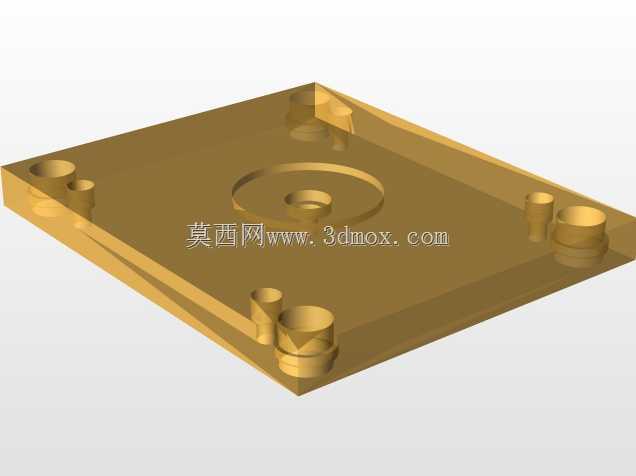

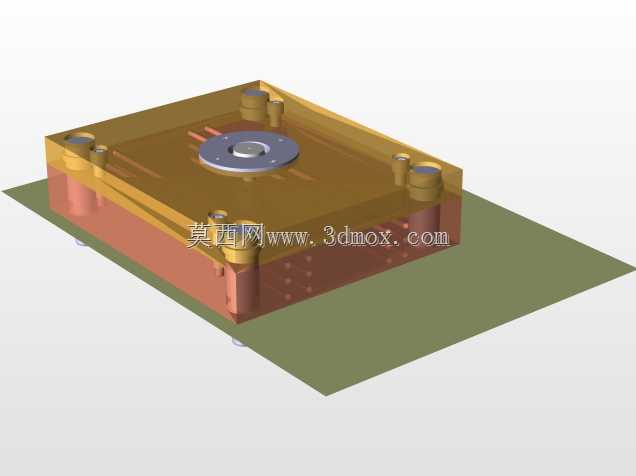

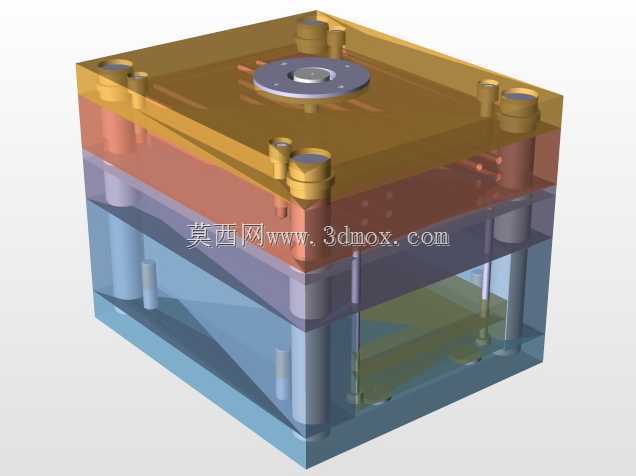

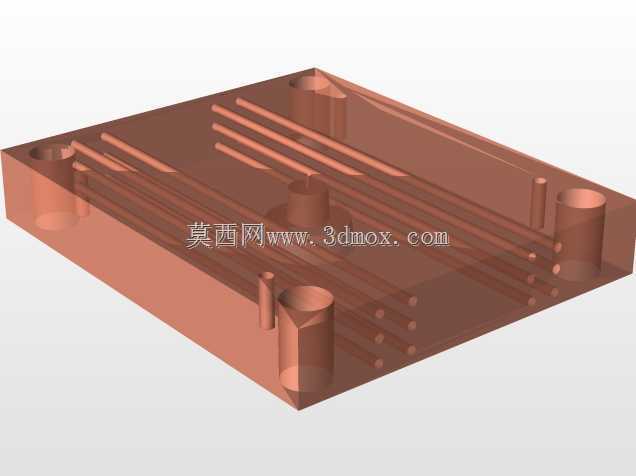

　　5mm的排气间隙，安装时直接嵌入定模板的型腔内，法兰端面和定模板表面齐平，不需要额外的压板固定，整体占用的模架空间小，能在小型模架上实现单腔或者多腔排布，如果做1出4的多腔排布，模架的尺寸只需要250*250mm即可，适配绝大多数小型注塑机的容模尺寸。在实际生产验证中，这套结构的冷却水路可以直接在型腔外壁加工环形水槽，通过模架的隔水板实现循环冷却，冷却均匀性比传统的镶拼式型腔好15%左右，成型周期能缩短10-15秒，有效提升生产效率；同时因为是整体式的型腔结构，没有镶拼缝隙，长期生产不会出现缝隙处跑料产生飞边的问题，减少了生产过程中清理飞边的人工成本，也降低了模具维护的频率，适合长期批量生产尺寸稳定性要求高的套筒类塑胶零件。
