内螺纹连接式弹药筒基座结构设计

　　在轻武器弹药装配、民用爆破器材配套以及特种发射装置的结构体系中，这类带内螺纹的筒状基座零件是承担载荷传递、组件定位与密封衔接的核心受力构件，日常选型与建模过程中，很多新手容易忽略其受力边界与安装配合的细节，导致后续装配出现干涉或者承压失效的问题。从实际应用场景来看，该零件既可以作为小口径发射装药的筒体基座，配合外螺纹式的点火组件、端盖完成药室的密封固定，也可在工业气动发射、低压弹射装置中作为气室端的连接锁紧件，承受发射瞬间的轴向冲击载荷与内部燃气压力，其螺纹段的啮合长度、端面的贴合精度直接决定了整个组件的工作可靠性。

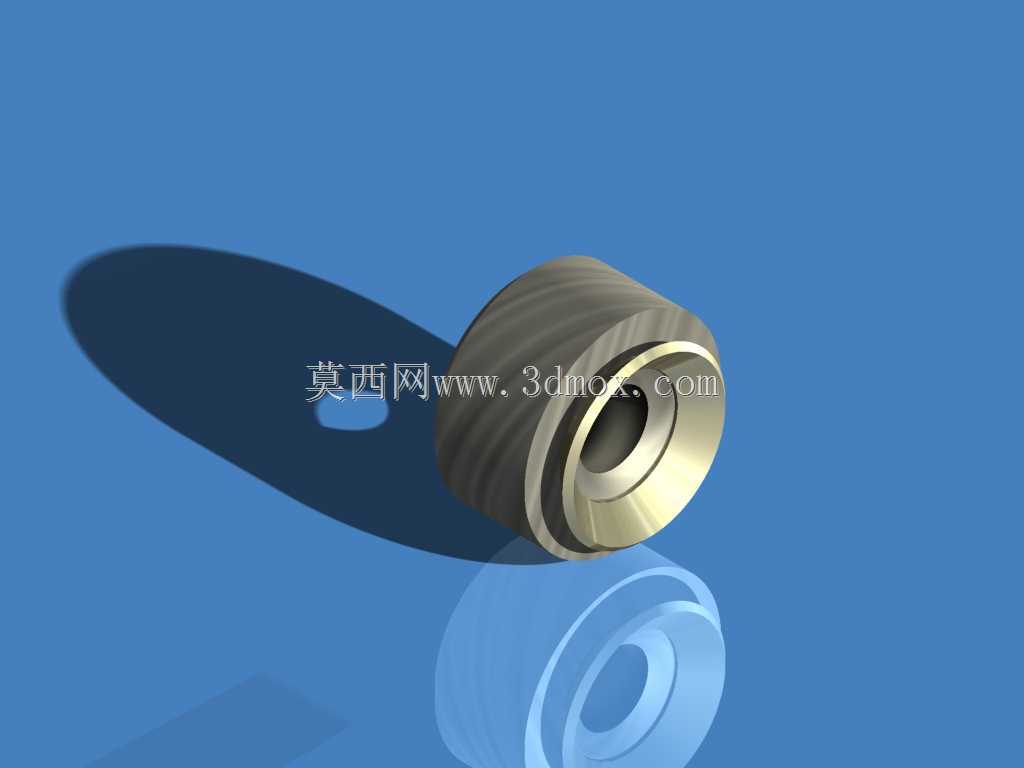

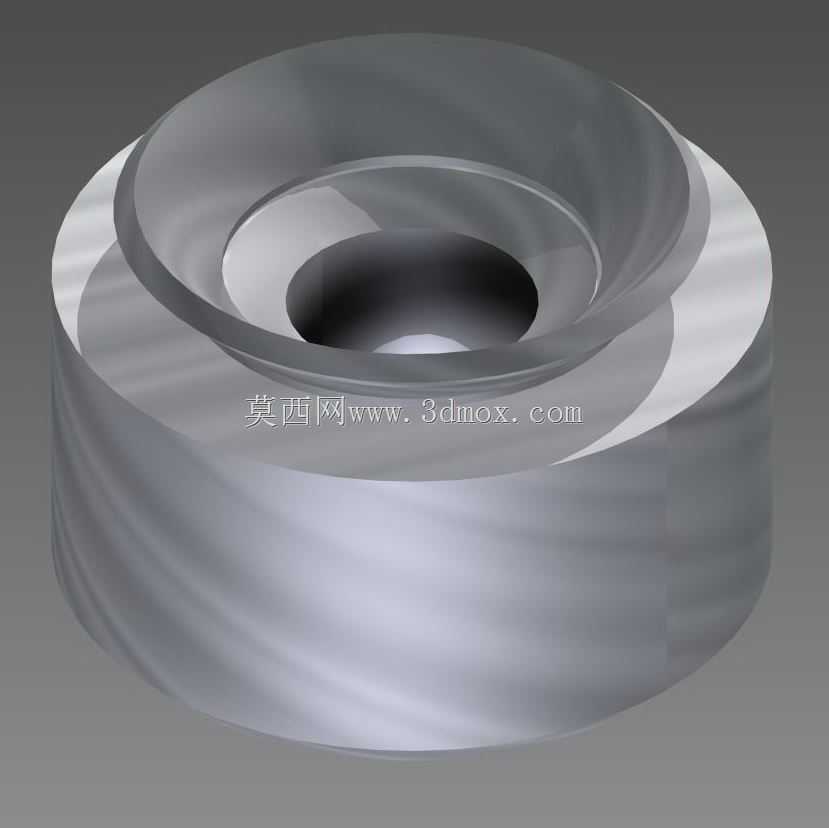

　　从功能特性上拆解，该零件采用整体回转式结构，外轮廓为阶梯圆柱形态，大直径端面作为安装贴合面，加工时需要保证端面与内螺纹轴线的垂直度公差控制在0.02mm以内，避免装配后出现偏载导致螺纹受力不均；内孔采用标准公制内螺纹设计，螺纹牙型经过优化，牙底设置了微小的圆弧过渡，减少应力集中，在承受瞬时冲击载荷时不会出现牙型崩裂的问题；上端面设置的内凹沉台结构，一方面可以容纳密封垫片，提升装配后的密封性能，避免燃气或者压力介质泄漏，另一方面可以为配对连接件提供定位止口，保证同轴度，减少装配时的找正时间。

　　设计思路上，这类零件没有采用复杂的异形结构，完全遵循回转类零件的加工工艺性要求，所有外圆面均可通过普通数控车床一次装夹完成加工，内螺纹可采用车床攻丝或者铣削加工，不需要额外的定制刀具，量产时加工成本低、良率稳定。结构设计时特意将壁厚做了均匀化处理，最薄处的壁厚也满足承压强度要求，按照常用的铝合金或者优质碳素钢材料计算，在15MPa的瞬时压力下，壁厚安全系数可以达到2.5以上，完全覆盖常规使用场景的载荷需求；外圆面没有设置多余的卡槽或者凸缘，减少了应力集中点，同时也方便安装时采用筒夹或者卡盘装夹，提升装配效率。

　　从安装边界来看，该零件的外圆柱面为安装定位面，与配套的安装座孔采用间隙配合，配合公差选H7/h6即可满足定位需求，装配时依靠大直径端面的贴合实现轴向定位，不需要额外的轴向锁紧结构；内螺纹的有效啮合长度不小于螺纹公称直径的1.2倍，保证螺纹连接的强度足够承受轴向冲击，不会出现脱扣问题；上端沉台的深度根据配套密封垫片的压缩量设计，通常预留0.2-0.3mm的压缩余量，既保证密封垫片被充分压缩实现密封，又不会因为压缩量过大导致垫片永久变形失效。在三维建模过程中，需要特别注意内螺纹的收尾段结构，不能直接将螺纹延伸到孔底，需要预留足够的退刀空间，同时螺纹孔底的锥角要与加工刀具的顶角匹配，避免建模结构与实际加工工艺脱节，导致后续生产时出现无法加工的问题。另外，零件的所有棱边都做了0.2mm的倒角处理，既可以去除加工毛刺，避免装配时划伤操作人员，也可以引导配对零件顺利装入，减少装配卡滞的概率。在实际选型替换时，需要重点核对内螺纹的规格、外圆的安装直径以及端面到螺纹孔底的深度尺寸，这三个尺寸是决定零件能否互换的核心参数，其余非配合面的尺寸公差可以适当放宽，降低加工成本。
