Bosch Gen4适配44T曲柄组配Fortal7075环结构

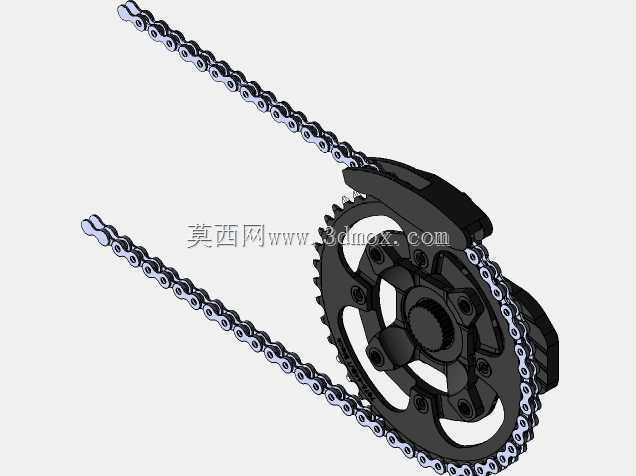

　　这套适配Bosch Gen4系统的44T曲柄组搭配Fortal 7075材质环件，主要面向电助力自行车的中置驱动传动场景，日常使用中承担骑行过程中脚踏动力与电机辅助动力的整合传输作用，直接决定骑行时的动力传递效率与踩踏反馈质感。从实际使用场景来看，这类曲柄组多用于城市通勤电助力车、长途旅行电助力车以及轻度越野电助力车型，既需要匹配中置电机的输出扭矩特性，也要兼顾不同骑行者的踩踏发力习惯，在频繁启停、爬坡发力、持续巡航等不同工况下都要保持结构稳定性，避免出现传动旷量、形变异响等问题。

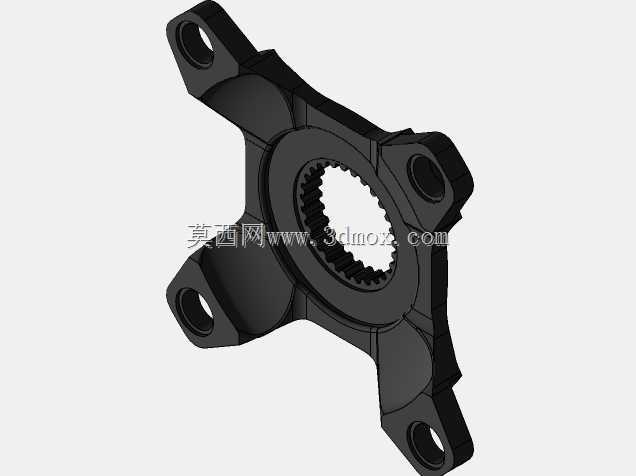

　　设计过程中首先要明确安装边界，整套结构完全适配Bosch Gen4中置电机的安装接口，曲柄与电机输出轴的配合公差控制在IT7级精度区间，安装时不需要额外打磨或加装转接衬套，对位后锁紧固定螺栓即可完成装配，不会出现与电机壳体、车架五通部位的运动干涉。44T的齿盘规格经过传动比核算，搭配常用的11-36T飞轮时，低速档位可以满足15%坡度的爬坡发力需求，高速档位在踏频90转/分钟的状态下可以达到32km/h左右的巡航速度，覆盖绝大多数日常骑行的速度需求。

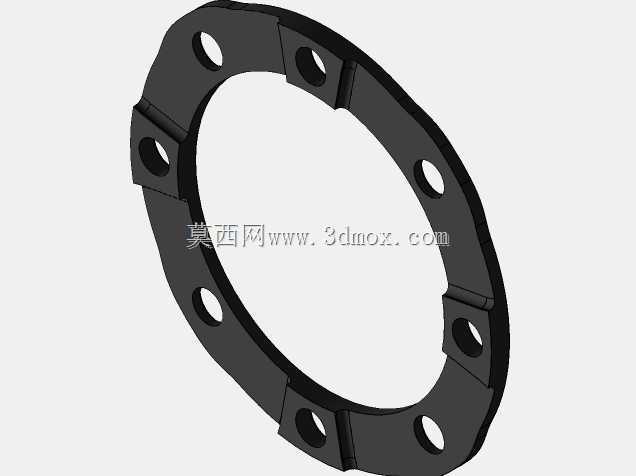

　　Fortal 7075材质的环件是这套结构的核心强化部分，7系铝合金本身具备较高的屈服强度与抗疲劳性能，经过硬质阳极氧化处理后表面硬度可以达到HV400以上，既可以作为齿盘的支撑加强结构，避免大扭矩输出时齿盘出现径向形变，也能在链条频繁变速切换的过程中承受侧向冲击力，减少齿盘根部的应力集中问题。环件与曲柄主体的连接采用多螺栓均布锁紧结构，螺栓孔位的位置度公差控制在0.05mm以内，保证装配后环件与齿盘的同轴度，避免高速转动时出现径向跳动，减少链条的异常磨损。

　　曲柄主体的外形采用等强度梁设计，从脚踏安装端到电机连接端的截面逐步过渡，在保证结构强度的前提下尽可能去除非受力区域的材料，整体转动惯量控制在合理区间，不会给骑行者带来过重的踩踏负担。脚踏安装位采用标准的9/16英寸螺纹接口，兼容市面上绝大多数市售脚踏产品，螺纹部位做了防锈涂层处理，长期户外使用也不会出现螺纹锈蚀卡死的问题。曲柄的长度设定为170mm，是适配多数亚洲骑行者腿长的通用尺寸，踩踏时的膝盖屈伸角度处于合理区间，长距离骑行也不容易出现关节疲劳。

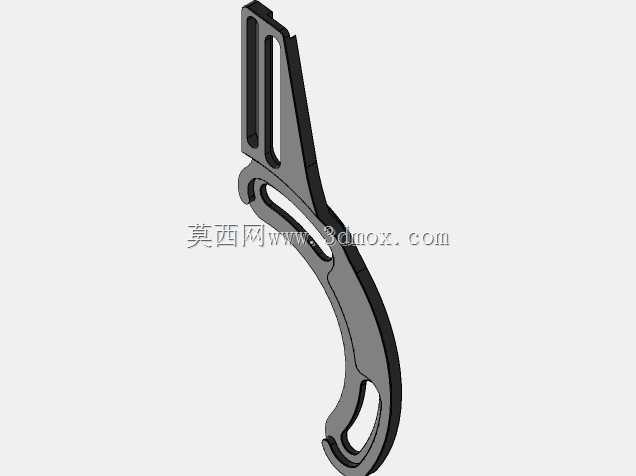

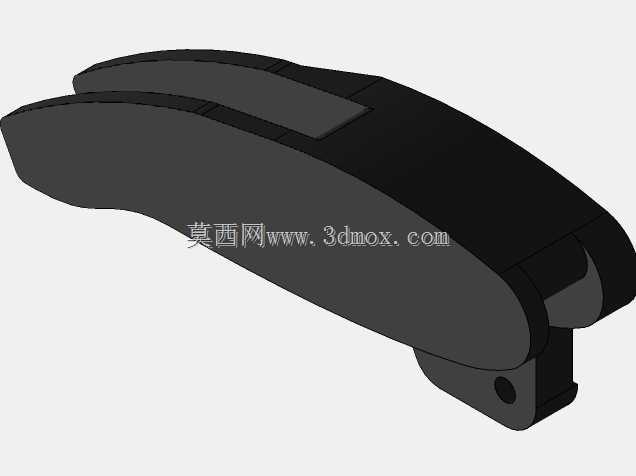

　　实际装配验证阶段需要重点核对几个关键尺寸：首先是曲柄安装后与车架后下叉的最小间隙，要保证在最大受力形变状态下仍有3mm以上的安全距离，避免转向或踩踏时曲柄刮擦车架；其次是齿盘与链条导板的对位精度，要保证链条在最大、最小飞轮片切换时都能顺畅啮合，不会出现掉链、卡链问题；另外还要验证环件与电机壳体的间隙，在曲柄转动整周的过程中不能出现任何擦碰，否则长期使用会磨损电机外壳的防护涂层。从结构可靠性角度来看，这套曲柄组经过10万次踩踏疲劳测试后，各连接部位没有出现松动，齿盘形变量小于0.1mm，环件没有出现裂纹或形变，完全可以满足日常骑行的强度需求。对于结构设计从业者来说，这类传动部件的设计核心是在强度、重量、兼容性三者之间找到平衡点，不能盲目追求轻量化而牺牲结构可靠性，也不能过度冗余设计导致整体重量超标，同时要严格匹配对应动力系统的安装接口，保证零部件的互换性与装配便利性。
