家用手动柑橘榨汁器结构设计

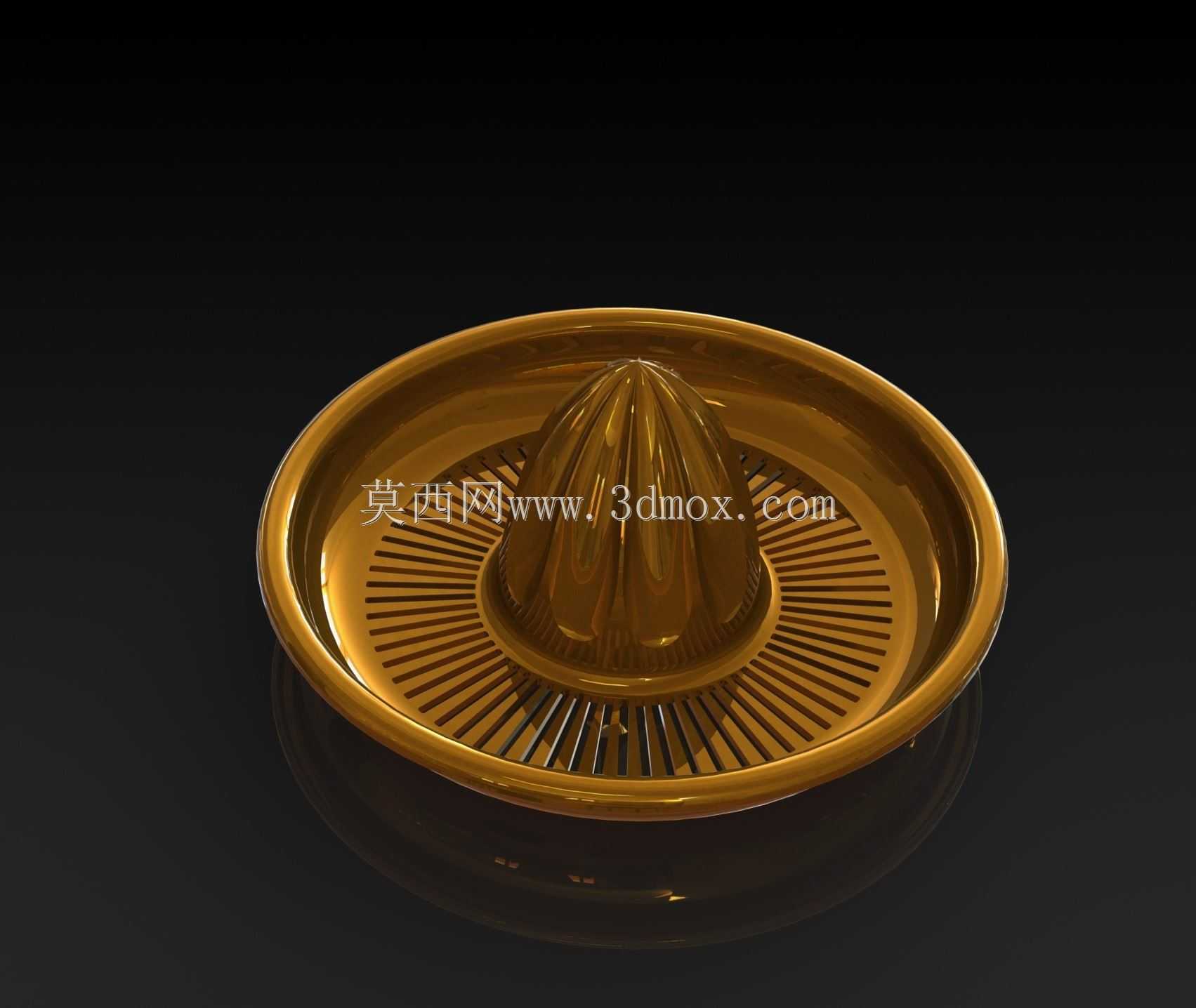

　　这款手动柑橘榨汁器具主要面向家庭厨房、小型饮品门店的鲜榨果汁场景，针对橙子、柠檬、西柚等芸香科柑橘属鲜果的压榨取汁需求设计，无需外接电源，依靠手动按压旋转即可完成果肉取汁作业，适配日常单次1-2杯鲜榨果汁的使用频次，避免电动榨汁设备清洗繁琐、占用台面空间的问题。从功能实现逻辑来看，整个结构分为中心凸棱压榨头、环形集汁槽、滤汁格栅三个核心功能区：中心凸起的棱锥结构匹配柑橘类果实对半切开后的内凹球面，表面分布的纵向凸棱在果实按压旋转时可以充分刮擦果肉囊胞，打破果囊壁让果汁顺利流出，凸棱的高度与间距经过适配，既保证足够的刮擦摩擦力，又不会过度挤压果皮内层的海绵组织，减少果汁中的苦涩味析出。环绕压榨头的环形格栅采用等间距径向开槽设计，

　　槽宽控制在2mm左右，刚好可以拦截果籽、粗大的果囊白皮与纤维残渣，让果汁顺利流入下方的集汁环槽，同时格栅的顶面做了0.3mm的圆角处理，避免按压果实时硌破果皮造成不必要的杂质混入。外围的环形集汁槽深度设计为12mm，整体集汁容量约150ml，刚好满足单杯饮品的盛装量，槽体边缘做了外翻的导流口，倾倒果汁时可以形成稳定的液流，不会沿外壁滴落弄脏台面。设计过程中优先采用曲面构建逻辑完成整体造型：首先通过样条曲线勾勒出压榨头的纵向截面轮廓，保证凸棱的起伏弧度贴合柑橘果实的内部球面曲率，再通过曲面旋转命令生成整体的基础回转体结构，之后通过加厚命令给整个曲面赋予2mm的均匀壁厚，保证结构强度的同时控制整体重量，手持操作时不会有过重的负担。

　　整个结构没有额外的可拆卸拼接部件，一体成型的结构不存在清洁死角，使用后直接在水流下冲洗即可完成清洁，没有残渣积存的缝隙。从安装与使用边界来看，这款榨汁器具不需要额外的固定安装，使用时直接放置在平整台面即可，底部可以搭配防滑硅胶垫提升使用时的稳定性，整体最大外沿直径为160mm，总高度为65mm，占用台面空间不足一张A6纸张大小，日常收纳时可以直接放入橱柜抽屉或者碗架层板，不会过多占用厨房储物空间。结构受力层面，按压旋转时的主要受力点集中在中心压榨头与集汁槽的过渡圆角处，加厚处理的过渡圆角可以分散按压时的应力，日常使用中即使施加较大的按压力也不会出现结构开裂的问题，环形槽的外壁做了轻微的外倾弧度，手持时可以贴合指腹弧度，

　　旋转施力时不容易打滑。针对不同尺寸的柑橘类果实，中心压榨头的锥度设计覆盖了直径40mm到90mm的果实尺寸，不管是小型的青柠檬还是较大的西柚，对半切开后都可以贴合在压榨锥面上完成取汁作业，不需要额外更换适配头，减少了配件丢失的风险。滤汁格栅的开槽方向沿径向均匀分布，果汁顺着槽体直接流入下方集汁槽，不会在表面积存，压榨完成后抬起果皮时，残留的果汁也会顺着槽壁汇入集汁区，减少果汁的残留浪费。整体结构没有复杂的传动或者连接结构，一体成型的工艺适配食品级塑料或者金属压铸的加工方式，生产时脱模难度低，拔模斜度控制在1.5度，既保证脱模顺畅，又不会影响各功能区的尺寸精度。
