曲面螺旋结构弹簧球造型设计

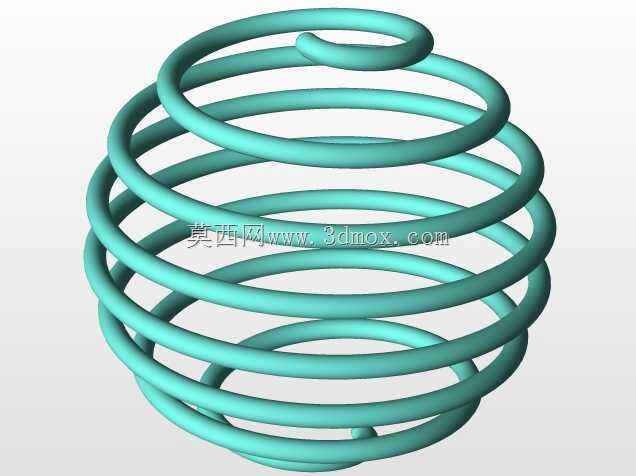

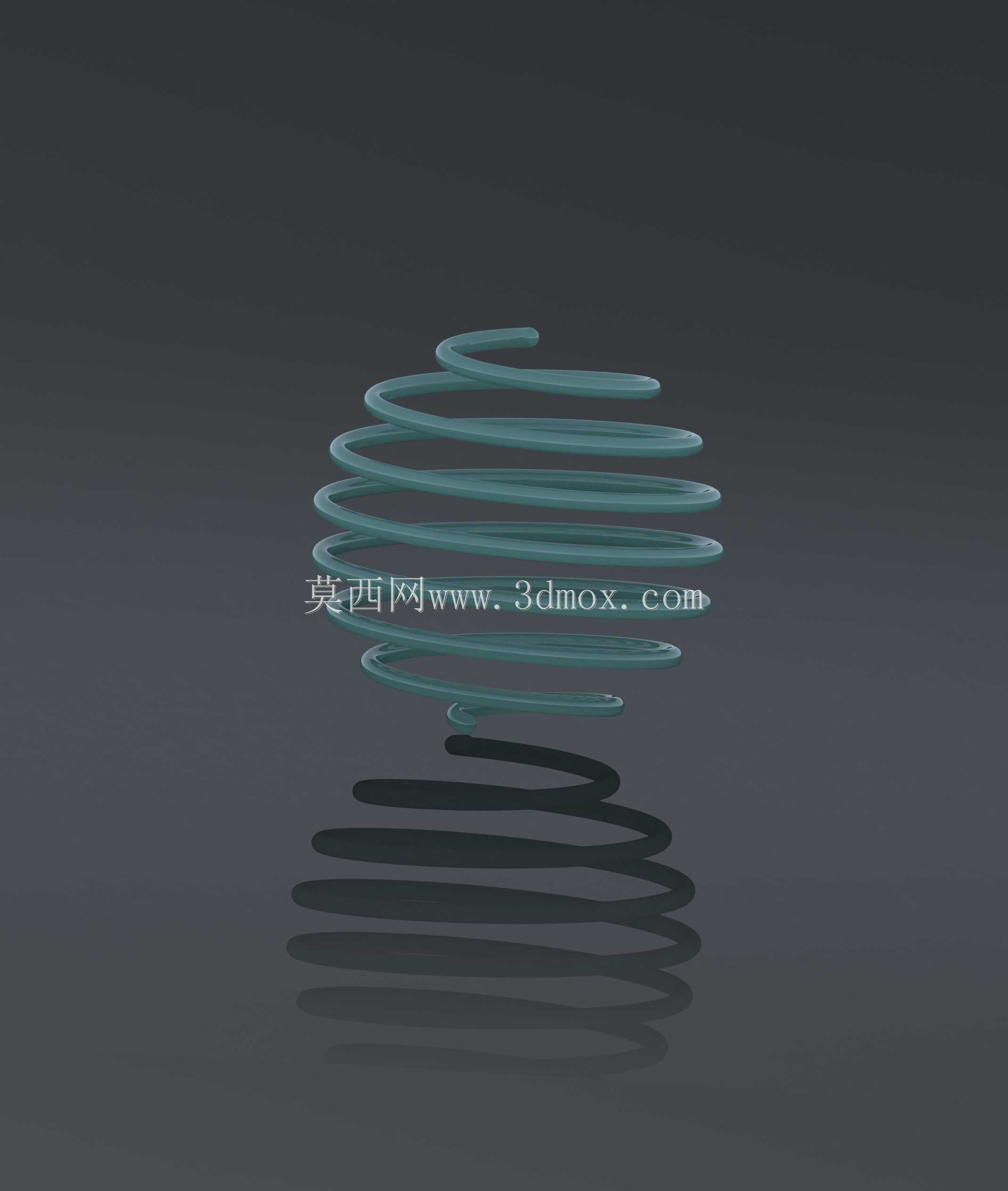

　　在日常的机械结构验证、教学演示以及创意装置搭建场景中，这类螺旋弹簧球结构常被用作弹性缓冲演示件、趣味机械传动展示构件，也可作为小型减震装置的核心弹性单元，在桌面级实验设备、科普教具、创意玩具的结构设计中有着独特的应用价值。不同于常规圆柱螺旋弹簧的直筒形态，该结构将螺旋簧丝沿球形轨迹排布，整体呈现出饱满的球状轮廓，受力时可实现多方向的均匀弹性形变，不会像普通圆柱弹簧那样仅能沿轴向提供稳定弹力，在需要多向缓冲、全方位弹性支撑的狭小安装空间内，这种结构的适配性更强。

　　从设计逻辑来看，该结构没有采用常规的螺旋线扫描直出思路，而是结合了曲面扫掠、分割线与圆顶特征来完成整体造型构建。首先需要构建出基准球形曲面作为螺旋路径的依附载体，确保每一圈簧丝的轨迹都贴合球面的曲率变化，避免出现簧丝间距不均、局部曲率突变的问题；分割线特征的运用主要是为了在球面上精准划分出螺旋路径的引导边界，让扫掠路径的起止位置、相邻簧丝的螺距控制更加精准，不会出现路径偏移导致的造型失真；圆顶特征则用于处理簧丝首尾的过渡区域，让原本生硬的扫掠端面形成平滑的圆弧收头，既消除了结构上的应力集中点，也让整体造型的视觉流畅度更好。

　　在实际的结构适配层面，该弹簧球的安装边界需要结合具体使用场景预留足够的形变空间，由于其受力后会沿受力方向产生压缩，同时径向也会出现小幅的膨胀形变，因此安装位的内壁与球体最大轮廓之间需要预留不小于簧丝直径1.2倍的间隙，避免形变过程中簧丝与安装腔内壁发生剐蹭磨损。簧丝的截面直径、相邻簧圈的间距可以根据实际需要的弹力系数进行调整，当需要更大的承载能力时，可适当增大簧丝截面直径、缩小圈间间距，若需要更柔和的弹性反馈，则可减小簧丝直径、适当拉大圈间距离。

　　这类结构在实际使用中，相较于普通圆柱弹簧，其多向受力的特性让它在非固定方向的冲击缓冲场景中表现更稳定，比如小型精密设备的跌落缓冲脚垫、科普装置里的弹性碰撞演示单元，都可以采用这类结构作为核心弹性件。建模过程中需要特别注意扫掠过程中的曲率连续性，若螺旋路径与球面的贴合度不足，很容易出现扫掠特征失败、簧丝局部扭曲的问题，通过分割线预先在球面刻画出螺旋引导线，再以引导线控制扫掠路径的走向，能大幅提升建模的成功率，同时保证每一圈簧丝的形态一致性。圆顶处理的深度需要与簧丝的截面直径匹配，过深的圆顶会导致首尾端簧丝形变过大，影响整体的弹力均匀性，过浅则无法起到平滑过渡的作用，实际建模时需要反复调整参数，确保首尾端的簧丝曲率与中间段自然衔接，不会出现明显的结构突变。

　　在装配适配方面，该弹簧球不需要额外的导向轴即可实现稳定的弹性伸缩，这一点相较于普通圆柱弹簧更具优势，普通圆柱弹簧在无导向的情况下受压很容易出现侧向弯曲失稳，而球状螺旋结构由于各方向的簧丝相互支撑，受压时能保持整体轮廓的稳定性，不会出现侧向弯折的问题，因此在一些无法布置导向轴的狭小安装空间内，这类结构的实用性更强。同时其球状的外形也让它可以直接作为滚动弹性件使用，在一些需要兼具滚动与弹性缓冲功能的机构中，能够减少额外零件的配置，简化整体结构的设计复杂度。
