多面切割几何测地球造型结构

　　这类多面切割的测地球结构，最早脱胎于大地测量领域的基准标定构件原型，早期的测地基准球多为完整金属球面，用于测绘作业中的空间点位标定、多设备测量坐标系统一，随着加工工艺与造型设计的延伸，这类多面切割的变体结构开始在工业标定、装饰摆件、光学实验标定场景中拓展应用。在工业测量场景中，这类带平面切割的球体结构相比完整球面，能提供更多稳定的平面贴合基准，在三坐标测量机的精度校准环节，带切割平面的球体可以直接放置在测量台面上，不需要额外的夹持工装，每个切割出的平面都可以作为Z向定位基准，配合球面的曲面特征，能一次性完成测量机的空间长度误差、垂直度误差、探头补偿参数的校准，相比传统的标准球加夹具的组合，减少了夹具装夹带来的累积误差，

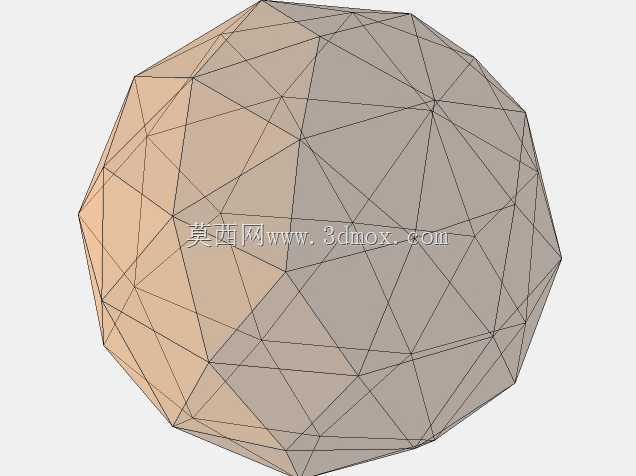

　　校准效率能提升40%左右。在光学标定场景中，多面切割的球体表面可以粘贴不同的标定靶标，每个平面的法向角度固定，能覆盖更大的相机视场角度，在多相机阵列的三维扫描系统标定中，这类结构可以一次性完成多个角度的靶标采集，不需要反复移动标定件，适合大尺寸空间的扫描标定作业。从设计思路上看，这类结构的核心是在完整球体的基础上，通过阵列式的平面切割，形成规则的多面拼接形态，切割平面的分布遵循球面的等角度分布原则，每个切割平面到球心的距离保持一致，保证所有切割面的形状、尺寸完全统一，相邻切割面之间形成的棱边做微小的圆角过渡，避免应力集中，同时也能提升外观的精致度。建模过程中首先确定基础球体的直径参数，根据实际使用场景的安装边界确定整体尺寸，

　　作为测量标定件使用时，整体直径通常控制在50mm到200mm之间，底部的切割平面需要保证足够的支撑面积，直径不小于整体球径的三分之一，防止放置时出现倾覆；作为装饰摆件使用时，尺寸可以根据展示空间调整，但所有切割面的角度分布依然要遵循对称原则，保证视觉上的平衡感。结构设计上需要重点关注切割深度的控制，切割深度过大会导致球体剩余的曲面部分占比过小，失去球体的基础形态特征，切割深度过小则平面特征不明显，无法起到平面定位的作用，通常每个切割平面的弦长控制在球径的五分之一到四分之一之间，既能保证平面有足够的接触面积，又能保留球体的整体轮廓。表面处理方面，作为工业标定件使用时，切割平面需要做精磨处理，平面度控制在0.002mm以内，

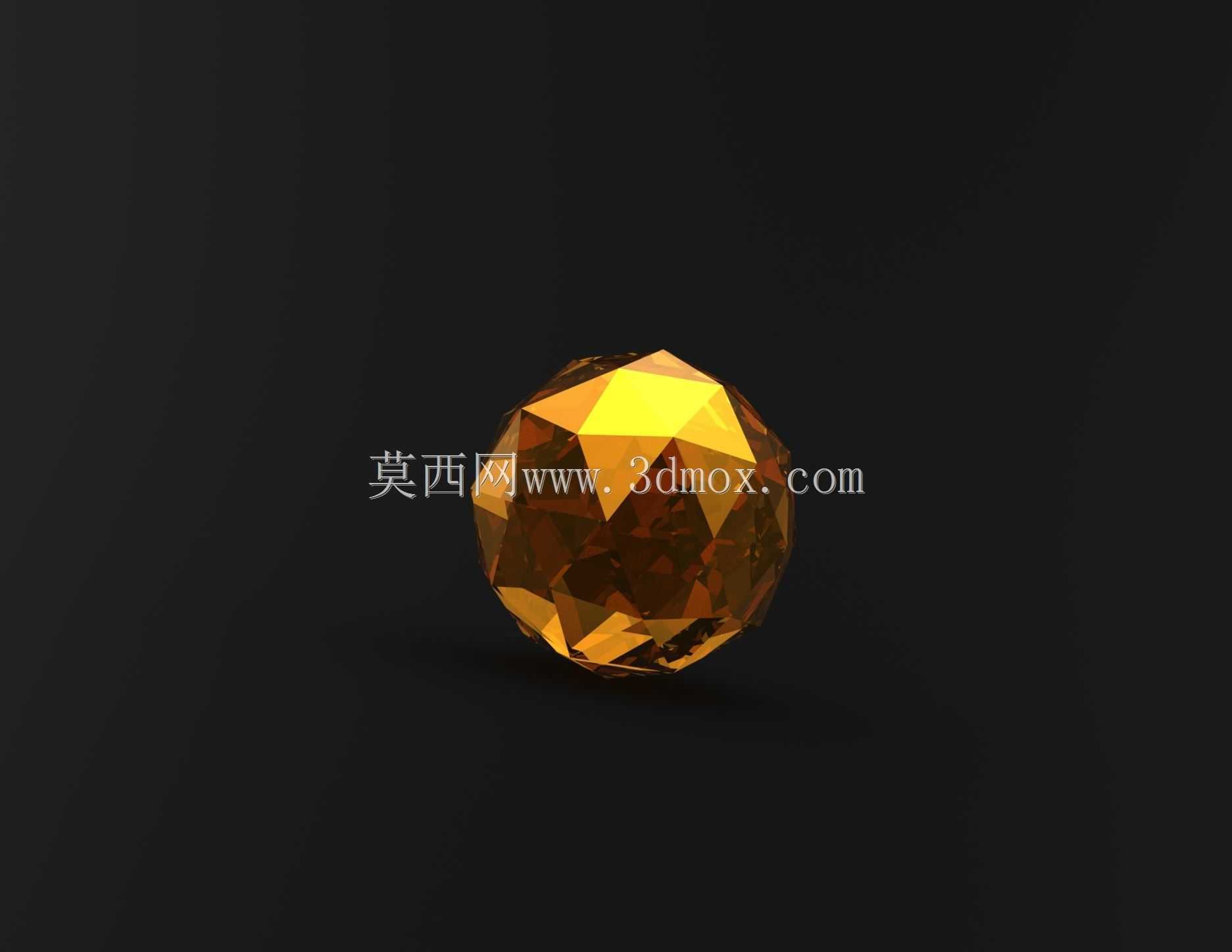

　　球面部分做抛光处理，表面粗糙度达到Ra0.8以下，保证测量时光线反射均匀，不会出现漫反射干扰测量精度；作为装饰用途时，表面可以做透明材质的内部折射处理，利用多面切割的棱边形成光线的多次折射，产生类似宝石的光影效果，这也是这类结构在装饰摆件领域受欢迎的核心原因。安装边界上，这类结构如果是固定安装使用，底部的切割平面可以加工出螺纹安装孔，孔位深度不超过球壁厚度的三分之二，避免钻穿球体影响结构强度，安装时配合定位销可以实现快速的重复定位，重复定位精度能控制在0.01mm以内，适合在自动化产线的工位标定场景中使用。在日常使用中，这类多面结构的棱边是容易出现磕碰损伤的部位，设计时可以在棱边处预留0.1mm到0.3mm的圆角，既不影响平面的定位精度，又能提升结构的抗磕碰能力，延长使用寿命。相比完整的球面结构，这类带平面切割的测地球变体，兼顾了球面的全向特征和平面的定位优势，在不需要全球面轮廓的应用场景中，能大幅降低装夹和定位的难度，同时规则的几何形态也具备较好的视觉表现力，是工业功能与造型设计结合比较典型的一类结构。
