十字头防滑握柄手动螺丝刀结构设计

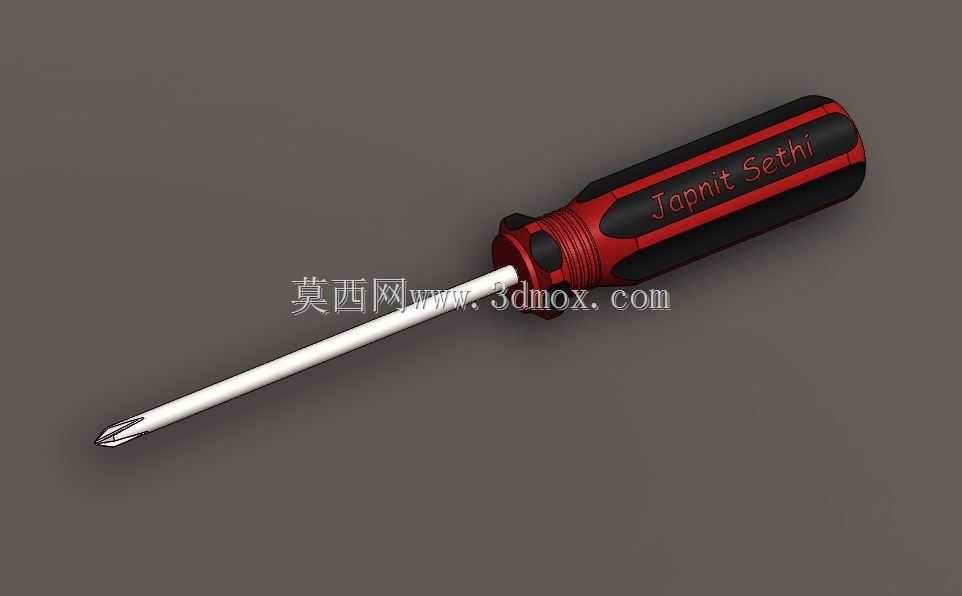

　　日常设备维保、装配工位上，十字螺丝刀是出现频率最高的手动紧固工具之一，小到消费电子拆机、电气柜接线端子锁紧，大到小型机械零部件装配、工装夹具调试，都能见到这类工具的使用场景。这款十字螺丝刀的设计，首先从实际握持发力的需求出发，握柄采用双色注塑结构，黑色硬质基材提供整体结构强度，红色软胶包覆区域贴合人手握持时的指腹贴合位置，表面做了细密的防滑纹理，即便手上沾有少量润滑脂、金属切削液，也能保证施力时不打滑，避免拧动过程中脱手造成批头滑牙、工件表面刮伤的问题。握柄尾部做了圆弧过渡处理，长时间手掌顶压施力时不会产生局部硌手的痛感，适配长时间连续装配作业的使用需求。批杆采用高强度合金钢材加工，表面做了防锈镀层处理，杆身做了等径设计，

　　既保证足够的抗扭强度，应对M3到M6规格十字槽螺钉的拧动需求，也能在部分深孔安装场景下，伸入孔位完成螺钉紧固，不会因为杆身变径卡滞在安装孔入口。批头的十字槽轮廓做了精准的公差匹配，头部做了微小的倒角导向，对准螺钉槽口时不需要反复调整对位，插入后贴合紧密，拧动过程中不会出现跳头、滑牙的问题，能有效减少螺钉槽口的磨损，延长紧固件的可重复拆装次数。从设计逻辑上，这款螺丝刀没有做多余的装饰结构，所有外形设计都围绕实际使用的功能性展开：握柄的直径控制在35mm左右，既保证足够的握持摩擦力，也不会因为直径过大影响狭小空间内的操作灵活性；批杆长度设置为100mm，覆盖绝大多数常规装配场景的操作深度需求，同时避免杆身过长导致拧动时出现摆晃、

　　对位不准的问题。握柄与批杆的连接位置做了加强嵌装结构，批杆尾部嵌入握柄内部的深度达到握柄总长度的三分之二，大扭矩拧动时不会出现批杆与握柄松脱、相对转动的问题，能承受最大8N·m的手动拧转扭矩，满足常规机械装配、设备维保的扭矩需求。在实际产线应用中，这类螺丝刀除了常规的螺钉紧固作业，还可以配合简易的扭矩校验需求，握柄的防滑结构能让操作人员更精准地控制施力大小，避免扭矩过大拧断小规格螺钉、或是拧裂塑料材质的工件安装柱。针对不同的操作场景，这款螺丝刀的外形边界也做了适配优化：握柄最大外径处没有突出的棱角，在电气柜内、设备内部狭小空间操作时，不会被周边的元器件、结构筋位卡住，能顺利调整拧动角度；

　　批头的磁性吸附设计（隐含在结构设计中）可以吸附小规格螺钉，在伸手无法触及的深孔位置安装时，不需要借助额外的磁吸工具就能把螺钉送到安装位，提升狭窄空间的装配效率。从结构建模的角度来看，这款螺丝刀的建模过程重点处理了几个关键配合位置：批杆与握柄的嵌装重合面做了贴合公差处理，避免装配后出现缝隙；软胶包覆区域与硬质握柄基材的分模线做了平滑过渡，不会出现硌手的合模缝凸起；批头的十字轮廓严格对应标准十字槽螺钉的槽型尺寸，保证实际使用时的贴合度，不会因为建模公差导致批头过厚插不进槽口、或是过薄容易滑牙。整个工具的重心设置在握柄靠近批杆的三分之一位置，握持时手感平衡，长时间举持操作也不容易产生手部疲劳，适配流水线工位连续作业、外场设备维保等多种使用场景。
