PCA9685十六路PWM伺服控制板结构设计

　　在多轴运动控制、小型自动化执行机构搭建、机器人关节驱动、航模舵机集群控制这类场景里，单靠主控芯片自带的PWM输出通道往往无法满足通道数量需求，PCA9685控制模块正是为解决这类通道不足问题设计的专用驱动板卡。从实际工程应用来看，这类板卡常被嵌入到小型机械臂的关节控制单元、多舵机联动的创意装置、工业现场小型风门/阀门的伺服驱动回路里，通过I2C总线和主控单元通讯，仅占用两根通讯线就能实现最多16路独立PWM信号输出，大幅减少主控IO口的占用压力。

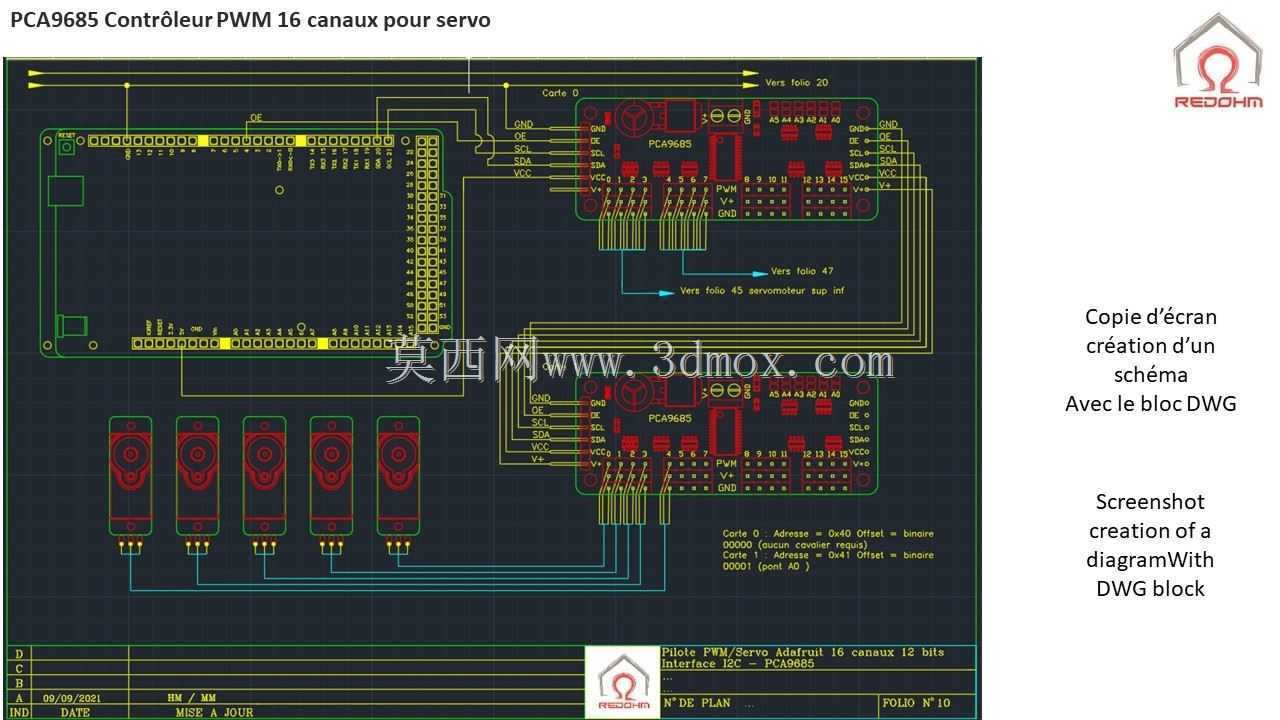

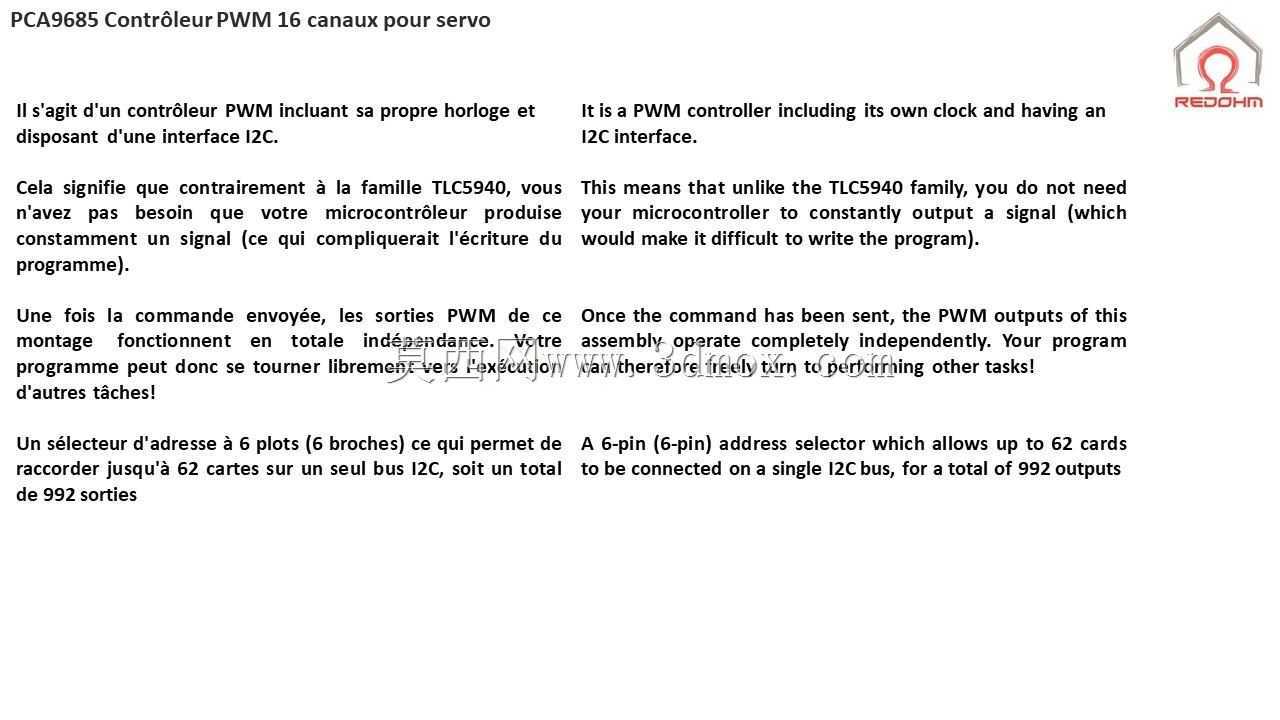

　　从功能特性上看，这块控制板的核心逻辑是通过内置的PCA9685芯片完成PWM信号的生成与通道分配，每一路输出都可独立配置PWM频率与占空比，输出信号匹配标准伺服舵机的控制协议，能够直接驱动常见的9g舵机、数字伺服等执行元件，板载电源输入端口区分逻辑供电与动力供电，可根据外接伺服的功率需求单独接入动力电源，避免舵机启动时的电流冲击干扰主控逻辑电路的稳定运行。板上预留的地址配置焊盘可实现多块板卡的级联扩展，单总线最多可挂载62个同类型模块，扩展出近千路PWM输出通道，足以覆盖绝大多数多舵机联动的应用需求。

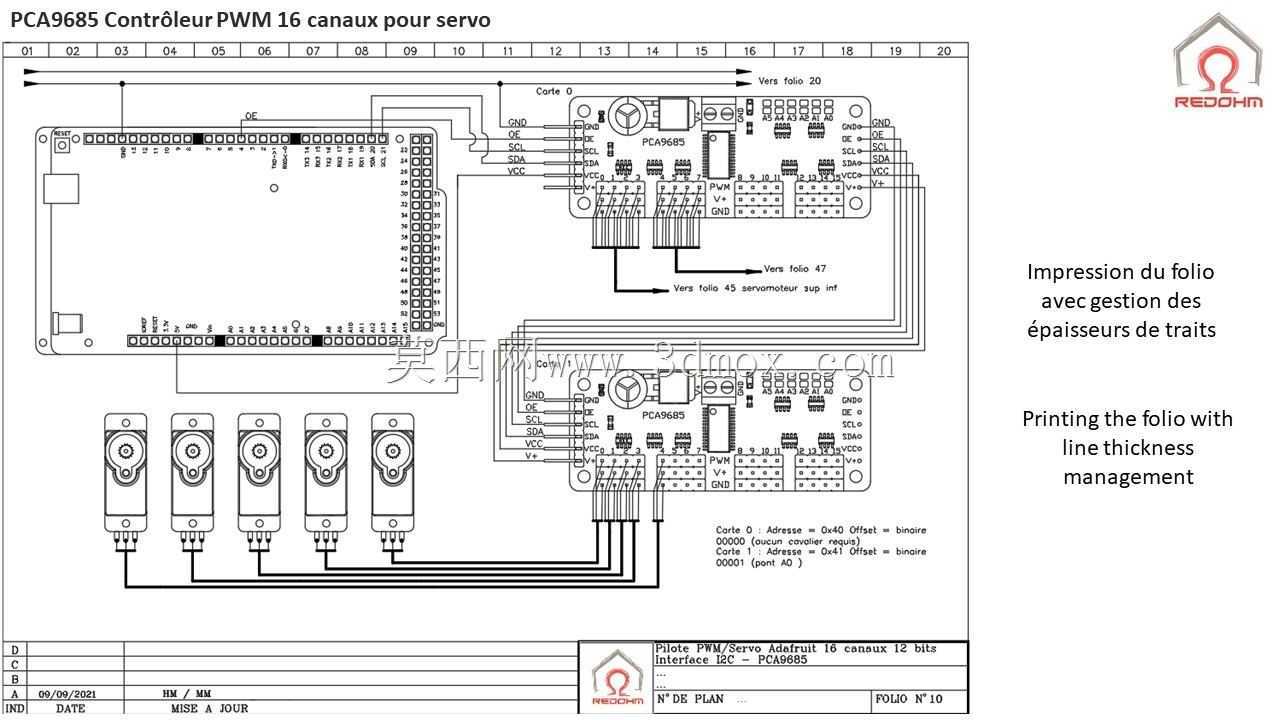

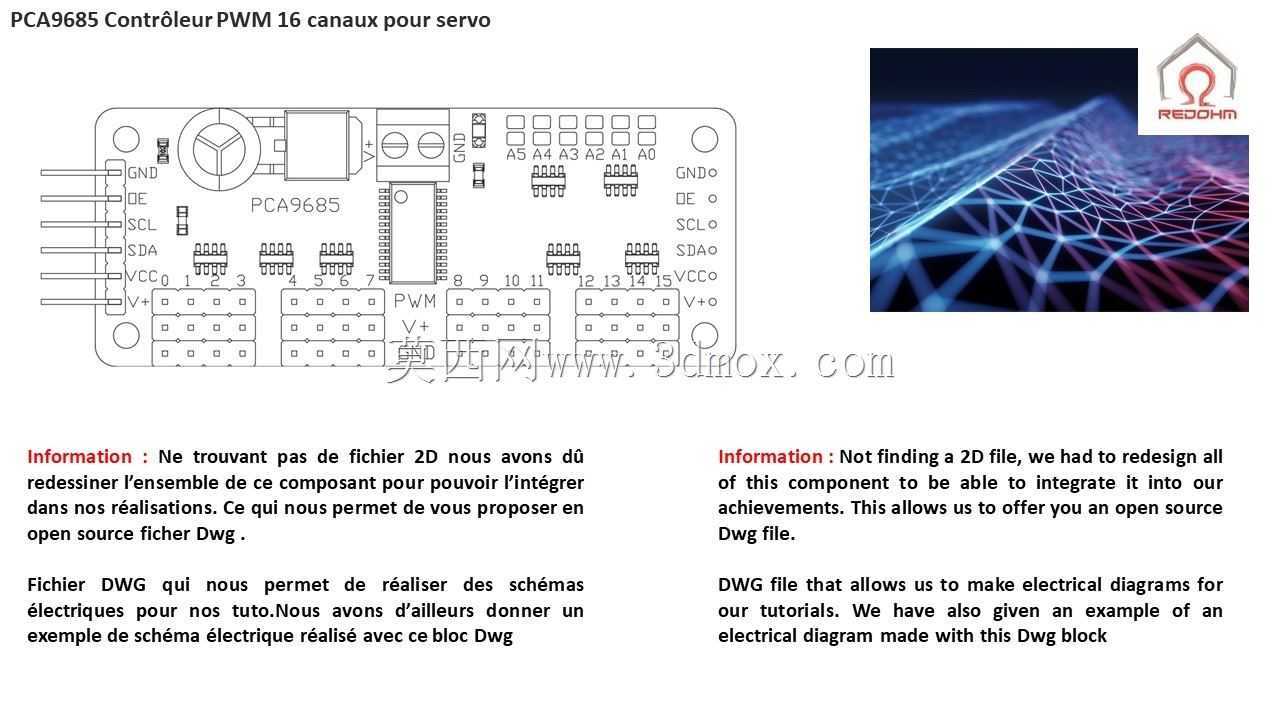

　　设计思路上，这块板卡采用双层PCB布局，信号走线与动力走线做了分区处理，I2C通讯接口、电源输入接口、通道输出接口均布置在板卡边缘，方便现场接线与后期维护。芯片周边布置的去耦电容紧贴芯片电源引脚布置，尽可能缩短电源回路长度，降低高频开关噪声对信号输出的干扰；每路PWM输出端口都预留了标准的3Pin排针位置，匹配通用舵机的接线定义，无需额外转接线缆即可直接插接使用。板卡上还预留了电源指示灯与信号状态指示灯，调试阶段可直观判断板卡供电状态与通讯状态，减少现场排查故障的时间成本。

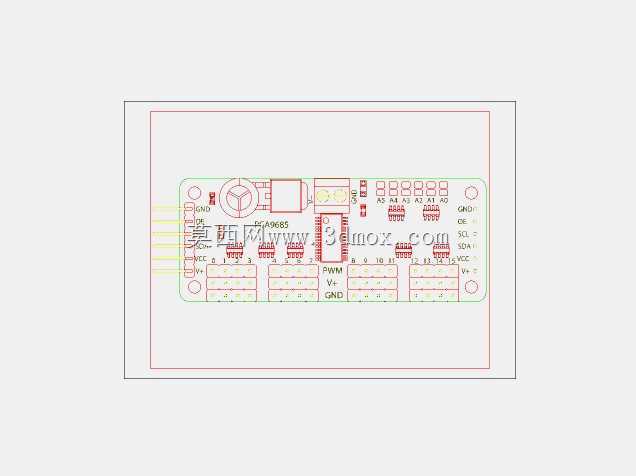

　　从安装边界与外形尺寸来看，这块控制板采用矩形板型，四个角预留了标准安装孔位，可通过铜柱直接固定在设备的安装平面上，安装孔间距适配常见的小型电控盒内部安装位，板卡整体厚度控制在常规PCB板厚加元件高度的范围内，元件最高高度不超过板上接线端子的高度，可嵌入到狭小的设备腔体内部。板上所有外接接口的插拔方向均平行于板卡平面，接线完成后线缆不会额外增加垂直方向的安装空间需求，适配紧凑空间内的安装场景。

　　在实际选型使用过程中，需要注意板卡的动力供电电压范围要匹配外接伺服的额定工作电压，逻辑供电可通过I2C接口从主控端取电，也可通过板上的独立逻辑供电端口接入稳定的3.3V或5V电源；多板级联时需要注意总线的上拉电阻配置，避免通讯信号幅值不足导致的通讯丢包问题。板卡的输出通道没有做功率放大，仅输出标准逻辑电平的PWM信号，若需要驱动更大功率的伺服设备，需要在输出端额外增加功率驱动电路，不可直接将大电流负载接在板卡输出端口上，避免烧毁板卡上的信号走线与控制芯片。

　　这类控制模块的出现，大幅降低了多轴伺服控制系统的搭建难度，结构设计人员在做小型自动化装置的电控部分布局时，不需要再自行设计多通道PWM生成电路，直接选用这类成熟模块即可快速完成电控部分的搭建，把更多精力放在机械结构的优化与运动逻辑的调试上。板卡的标准化接口设计也让后期的维护替换更加便捷，出现故障时可直接更换同型号板卡，不需要重新做电路调试，有效缩短设备的停机维护时间。在做三维结构布局时，可直接根据板卡的实际外形尺寸、安装孔位、接口位置预留安装空间与走线空间，确保装配时板卡与周边结构件不会发生干涉，接线操作有足够的操作空间。
