视线玻璃透光结构旋钮组件三维设计

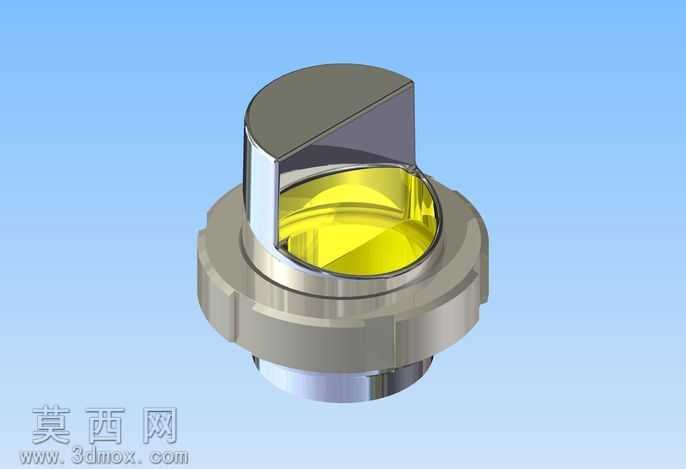

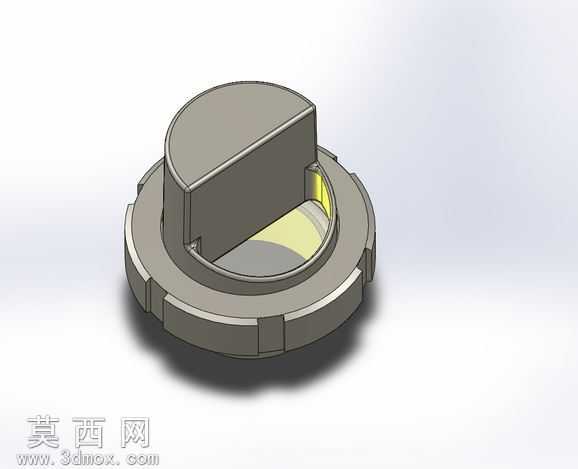

本作品采用SolidWorks进行全参数化三维建模，整体围绕带透光玻璃结构的旋钮类组件展开设计，建模过程严格遵循机械零件的尺寸配合逻辑，先完成底部带防滑齿纹的环形基座建模，基座外圈均匀分布的防滑凸棱采用阵列特征实现，保证每一处凸棱的尺寸、间距完全一致，满足实际使用时的旋钮防滑操作需求。基座上方的半封闭罩体采用拉伸、切除组合特征构建，罩体一侧预留的透光窗口区域专门适配玻璃安装结构，窗口边缘设计有定位卡槽，可实现玻璃构件的精准卡合固定，避免装配后出现松动移位问题。建模阶段对零件的壁厚做了均匀化处理，所有转角位置均添加了适配的工艺圆角，既避免应力集中问题，也符合注塑类零件的生产工艺要求。材质与渲染环节，基座与罩体部分采用哑光磨砂硬质工程塑料材质，调整材质的粗糙度、反射率参数还原真实塑料的哑光质感，透光玻璃部分采用高透光学玻璃材质，设置合适的折射度、透光率参数，模拟光线穿过玻璃时的通透效果，同时在玻璃边缘添加微弱的光线溢出发光效果，直观呈现wigt光的视线透光特性，渲染时采用柔和的环境光源，搭配浅灰色渐变背景，突出零件本身的结构层次与材质差异，通过阴影效果强化零件的立体观感。结构设计上，整体组件采用同轴心装配逻辑，基座与上部罩体之间设置有旋转定位结构，可实现旋钮的定角度旋转操作，玻璃安装位的密封槽结构可兼顾装配后的防尘防护效果，所有配合面均预留了合理的装配公差，保证实际生产装配时的顺畅度，设计过程中反复校验各特征的干涉情况，确保整个组件不存在结构冲突，可直接用于后续的结构验证、3D打印样件制作或者开模生产参考，完整还原了带视线透光功能旋钮的结构特点与材质表现。
