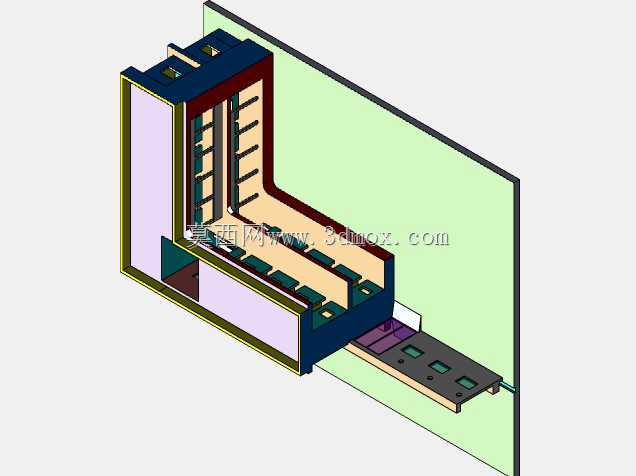

L型槽式布线走线装配结构

　　该结构为L型转角布局的槽式走线装配构件，主要应用于工业电控柜内部转角布线、设备机架侧边线缆敷设、自动化生产线工位转角走线防护场景，解决直角转角区域线缆排布杂乱、弯折半径不足导致线芯受损、多规格线缆混放干扰的实际工程问题。从实际使用场景来看，这类构件常部署在电控柜柜体转角处、设备台架的垂直与水平段衔接位置，用来规整动力线缆、控制信号线、通讯线缆的排布路径，避免线缆直接与金属柜边、机架锐边接触磨损，同时将不同功能的线缆分隔排布，减少强电对弱电信号的干扰。

　　从功能特性上看，该结构采用L型一体化转角槽体设计，槽体内部设置多道竖向与横向分隔筋，将槽内空间分隔为多个独立走线腔，可分别布设不同电压等级、不同功能的线缆，避免线缆交叉缠绕；槽体侧边预留抽拉式出线板结构，出线板上开设多组规格统一的穿线孔，可根据现场接线需求灵活选择出线位置，无需额外在槽体上开孔加工，适配不同点位的接线需求；槽体边缘做卷边钝化处理，避免敷设线缆时割伤线缆绝缘层，同时提升槽体自身的结构刚性，减少长槽段的形变概率。

　　设计思路上，该结构优先考虑现场安装的适配性与线缆敷设的便利性，转角处采用圆弧过渡内腔，保证线缆转弯时的弯折半径符合线缆敷设规范，避免小角度弯折导致的线缆内部应力集中，延长线缆使用寿命；槽体的安装边预留统一规格的安装孔位，可通过螺栓直接固定在柜体安装梁或者机架型材上，安装孔位采用长圆孔设计，可吸收一定的安装公差，降低现场安装的对位难度；抽拉式出线板与槽体采用滑轨式配合，可根据实际接线长度调整出线板的伸出长度，适配不同深度的接线端子排位置，无需额外配置转接走线件。

　　外形尺寸与安装边界方面，该L型槽体的垂直段与水平段长度可根据实际安装空间做适配调整，槽体内部净宽满足多根线缆同时敷设的空间需求，分隔筋的高度低于槽体侧壁高度，方便后期线缆维护时的梳理与更换；槽体整体安装后突出安装面的尺寸控制在合理范围内，不会与柜内其他电气元件、安装构件产生干涉，出线板抽出后的最大伸出长度满足常规端子排的接线距离需求，穿线孔的孔径适配常规工业线缆的线径范围，同时预留护圈安装位，可加装橡胶护圈进一步防护线缆绝缘层。

　　从结构细节来看，槽体的转角外侧做加强筋设计，避免安装或者后期维护时受力导致转角处开裂，槽体的拼接端预留对接止口，可与同规格的直段走线槽快速拼接，延伸走线路径，无需额外的转接配件；内部的分隔筋采用可拆卸式设计，可根据实际布设线缆的数量与直径调整分隔腔的大小，适配不同的布线需求，当需要布设大直径线缆时，可拆除对应位置的分隔筋，扩大单腔的走线空间。
