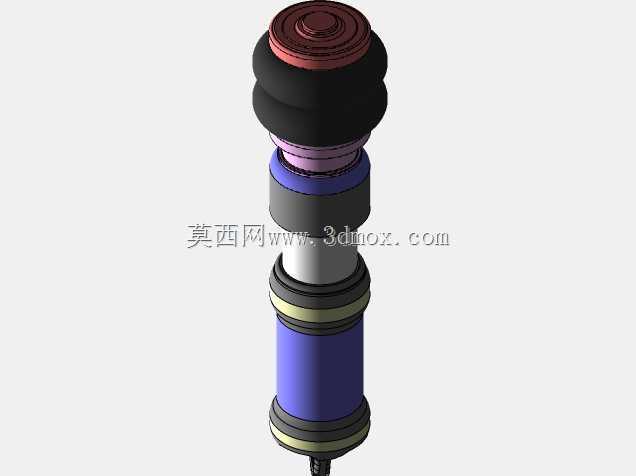

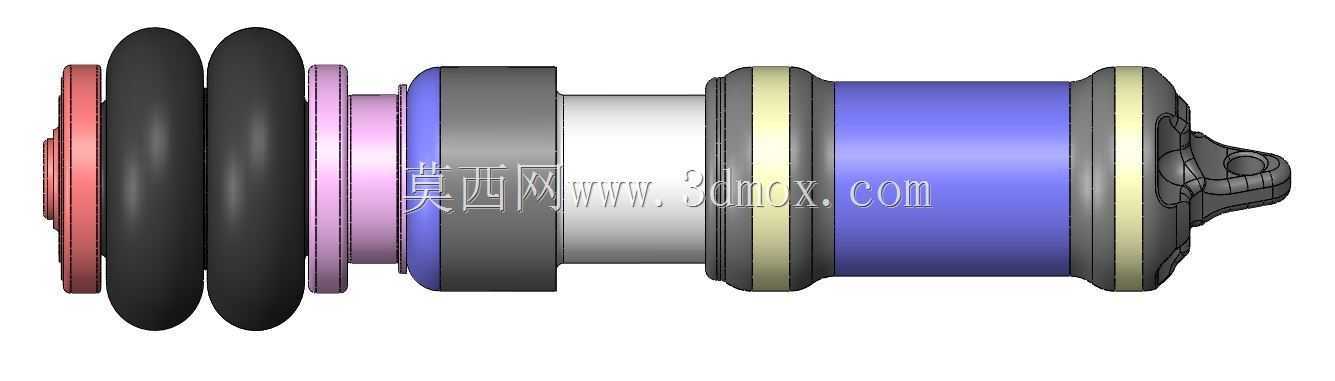

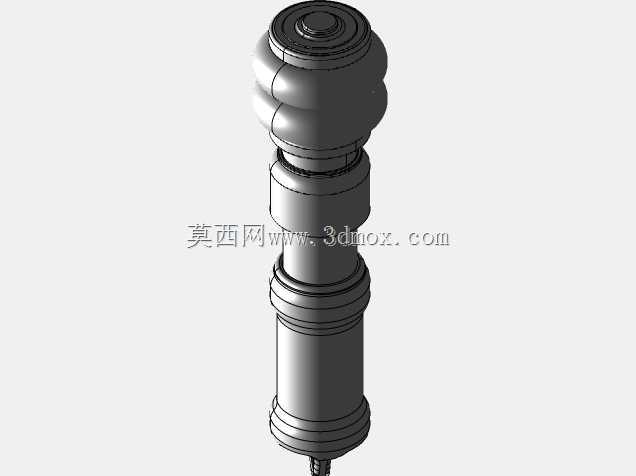

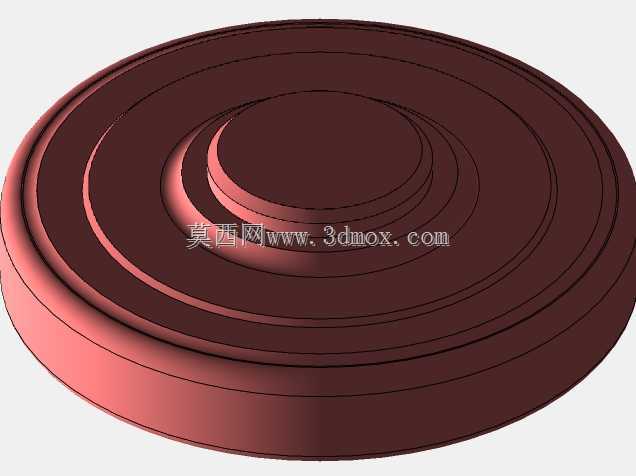

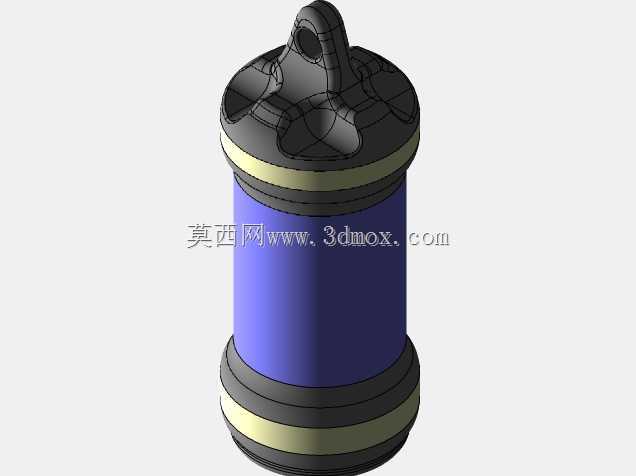

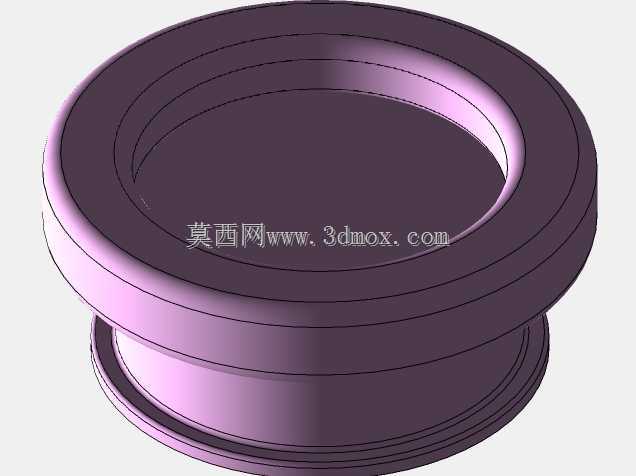

双囊式空气弹簧减震缓冲结构设计

　　在商用车底盘悬架、工业设备隔振基座、轨道交通走行部、精密检测平台隔振等场景中，空气弹簧这类依靠压缩空气实现弹性缓冲的部件，早已替代传统金属螺旋弹簧、橡胶堆成为核心隔振元件，本次呈现的双囊式空气弹簧结构，针对中低频振动隔振需求做了针对性的结构优化，适配多数需要大行程、变刚度缓冲的安装场景。从实际使用场景来看，这类双囊结构的空气弹簧，相比单曲囊式产品拥有更大的垂直变形行程，在额定载荷下的垂直动刚度可以随内部充气压力动态调整，当应用在载重货车后桥悬架时，可根据载货量调整充气压强，空载时降低气压获得更软的悬架特性，减少铺装路面行驶的颠簸感，重载时提升气压保证支撑强度，避免悬架击穿；在工业冲床、锻压设备的隔振基座场景下，

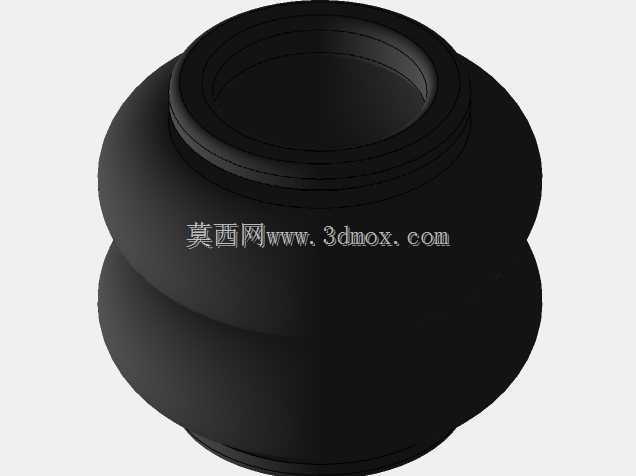

　　这类结构可以有效吸收设备作业时产生的周期性冲击振动，阻断振动向建筑地面传递，同时抵消外部传入的环境微振动，保障周边精密检测设备的测量精度。从功能特性层面看，该结构采用两层环形囊体串联的布局，囊体两端设计有带密封槽的金属连接端盖，端盖外圈预留标准螺栓安装孔位，可直接与设备安装支架、车架支座通过螺栓刚性连接，端盖内侧设计有与橡胶囊体硫化结合的密封压边，无需额外加装密封垫片即可保证高压充气状态下的气密性，避免长期使用过程中出现慢漏问题。囊体本身采用多层复合橡胶结构，内层为气密性优异的丁基橡胶层，中间夹多层高强度帘线层作为承压骨架，外层为耐老化、耐油污的氯丁橡胶保护层，可适应路面飞溅泥水、设备油污侵蚀、户外紫外线照射等复杂使用环境，

　　延长部件的实际使用寿命。设计过程中，首先根据目标承载能力确定囊体的有效承压直径，双囊结构的有效作用面积在整个行程范围内的波动量控制在8%以内，避免刚度随行程变化出现突变，保证缓冲过程的线性度；囊体的波纹弧度经过反复迭代，在最大压缩行程时，两层囊体的褶皱不会出现刚性接触摩擦，避免长期往复运动过程中橡胶层出现磨损失效，在最大拉伸行程时，帘线层的拉伸应力控制在材料许用应力的30%以内，预留足够的安全余量应对冲击载荷。安装边界方面，该结构的两端安装端面平行度公差控制在0.2mm以内，安装孔采用圆周均布布局，适配多数通用安装支架的孔位规格，垂直安装空间预留量需大于囊体最大压缩高度的15%，避免安装过程中出现偏载导致囊体局部受力过大；横向允许最大偏移量为囊体公称直径的10%，可适配安装过程中存在的少量同轴度误差，也可缓冲设备运行过程中产生的少量横向窜动。在实际选型匹配时，需要根据设备的额定载荷、振动频率特性、安装空间尺寸匹配对应的充气压力范围，该结构的固有频率可控制在1.5Hz-3Hz区间，能够有效隔除频率高于5Hz的外部振动，相比传统金属弹簧减震元件，隔振效率可提升40%以上，同时具备变刚度特性，在承受突发冲击载荷时，刚度会随压缩量增大而快速上升，起到硬限位的保护作用，避免设备因过大冲击出现结构损坏。这类双囊式空气弹簧在设计建模过程中，需要重点关注橡胶囊体的褶皱变形仿真，通过有限元分析模拟不同充气压力、不同压缩行程下的囊体应力分布，

　　调整帘线层的缠绕角度与排布密度，保证囊体在全行程范围内的应力均匀，避免局部应力集中导致的早期损坏；端盖的密封结构设计需要考虑橡胶材料的压缩永久变形量，密封压边的过盈量控制在合理区间，既保证密封可靠性，又避免安装时压边被剪切损坏。在实际装配环节，两端连接螺栓需要按照对角顺序逐步拧紧，保证端盖与囊体端面均匀贴合，避免局部压合不严密出现漏气；首次充气时需要缓慢升压至额定压力的1.2倍，保压5分钟检查无泄漏后再降压至工作压力，让囊体帘线层完成初始应力释放，避免后续使用过程中出现应力松弛导致的刚度变化。相比单囊式空气弹簧，双囊结构在相同安装高度下可以获得更大的缓冲行程，相比膜式空气弹簧，拥有更好的抗横向偏移能力，结构可靠性更高，维护成本更低，适合在重载、工况复杂的场景下使用，不需要额外加装辅助导向机构即可承受一定量的横向载荷，简化配套安装支架的结构设计，降低整体设备的制造成本。
