带轴端橡胶包覆托辊结构设计

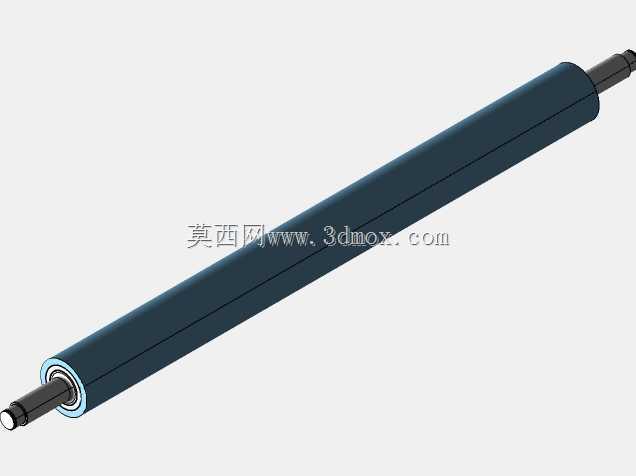

　　在带式输送、薄膜牵引、印刷走料、板材输送这类连续物料输送场景里，托辊是直接接触工作面、承担支撑与导向作用的核心易损部件，橡胶托辊相比金属光面托辊，凭借表层橡胶的弹性形变特性，既能增大接触摩擦力避免物料打滑，又能缓冲输送过程中的振动冲击，减少硬质接触面划伤物料表面的概率，在印刷包装、纺织印染、物流分拣、冶金带料输送线中应用占比极高。这款托辊的整体结构采用芯轴加辊体加表层橡胶包覆的三段式设计，两端伸出的芯轴为安装定位基准，轴端做了阶梯轴结构，靠近辊体的轴段用于安装轴承，实现辊体相对安装机架的自由转动，最外侧的轴段为装配定位段，可直接卡入机架的安装卡槽或者通过轴承座固定，安装时不需要额外加工复杂的连接结构，适配多数常规输送线的安装位尺寸。

　　辊体主体采用金属基材作为承载骨架，保证整体的抗弯刚度，避免长跨度安装时辊体出现挠曲变形导致的工作面跳动，表层包覆的橡胶层厚度经过匹配设计，既不会因为橡胶层过薄失去缓冲防滑的效果，也不会因为橡胶层过厚导致辊体转动惯量过大，增加驱动端的负载。从设计思路上看，这款托辊优先考虑了工况适配性，橡胶表层的硬度选择偏向中等硬度区间，既可以保证接触时的摩擦力足够，牵引薄型膜料、轻型板材时不会出现打滑偏移，又能在输送带有一定硬度的物料时，避免橡胶层过度形变导致辊面失圆，影响输送的直线度。两端的轴承安装位做了同轴度公差约束，建模时严格控制两端轴颈的同轴度误差在合理范围内，避免装配后辊体转动时出现径向跳动，导致输送物料走偏、设备运行异响。安装边界方面，

　　两端轴伸的长度预留了足够的轴承安装与机架固定空间，辊体的有效工作面长度匹配常规输送线的带宽设计，安装时只需要保证两端安装座的同轴度，即可完成快速装配，不需要额外做结构调整。实际使用过程中，橡胶表层可以有效吸收输送过程中的微小振动，降低设备运行的噪音，同时橡胶材质的耐磨损特性相比普通包胶层更优，在长期接触物料的工况下，磨损速率更均匀，不会出现局部凹陷导致的输送面不平整问题。对于结构设计人员来说，建模时需要重点关注辊体与橡胶层的配合公差，金属辊体的外圆表面做了滚花处理的结构设计，用来增大橡胶层与金属基材的结合力，避免长期转动时橡胶层与金属辊体出现脱层、打滑的问题。两端的轴肩位置做了圆角过渡，避免应力集中导致芯轴在长期交变载荷下出现断裂，

　　轴承位的尺寸公差按照基孔制配合要求设计，保证轴承可以顺利压装，同时不会出现配合过松导致的内圈跑圈问题。在设备选型适配时，这款托辊可以直接替换同安装尺寸的金属托辊，不需要改动原有输送线的机架结构，替换后可以有效降低物料表面的划伤率，提升输送过程的稳定性，尤其适合输送表面易刮花的板材、薄膜、纸质物料的生产线。从三维建模的细节来看，模型还原了橡胶层与金属辊体的分层结构，两端的轴端细节、轴承安装位的阶梯结构都做了准确还原，没有做过度简化，设计人员可以直接参考该结构进行同类型托辊的参数化修改，根据实际使用场景调整辊体长度、轴径尺寸、橡胶层厚度，快速适配不同的输送线需求。
