带限位凸缘的空心传动转轴结构

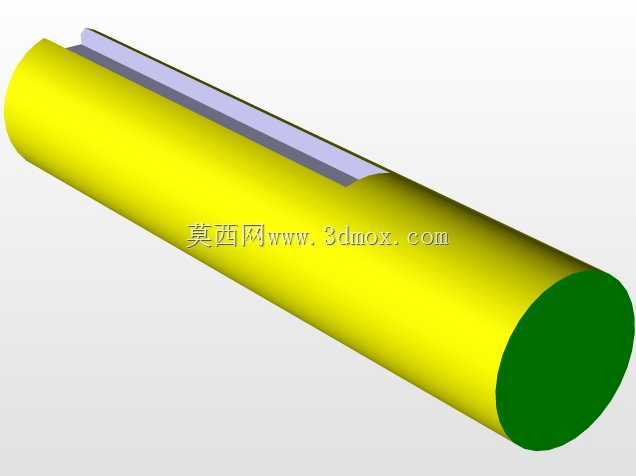

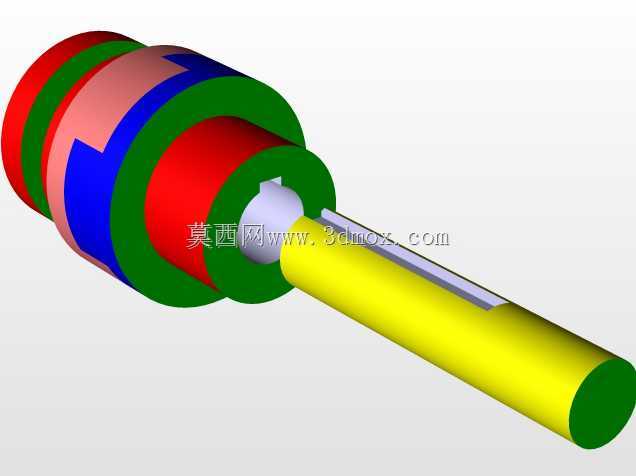

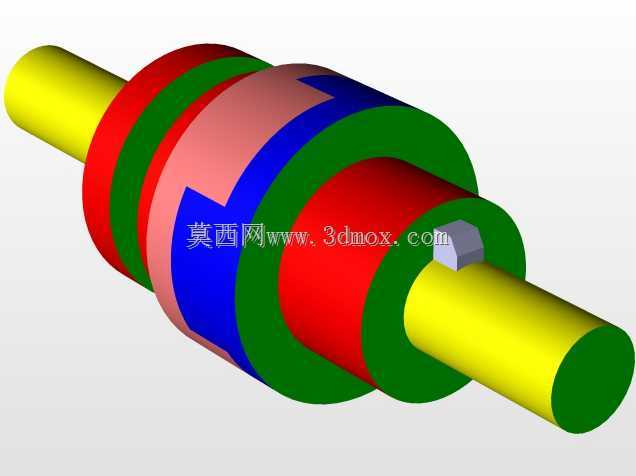

　　这类带凸缘的空心转轴，常见于中小功率的传动链路中，多布置在设备内部的动力传递节点，承担扭矩传递、部件径向定位的核心作用，区别于实心轴的设计，空心结构在保证抗扭截面系数满足载荷要求的前提下，能大幅降低零件自重，减少转动惯量，适配需要频繁启停、正反转切换的传动工况，比如轻工输送设备的辊筒驱动端、小型工装夹具的旋转主轴、包装设备的导辊支撑位都能见到这类结构的应用。从结构设计逻辑来看，轴体采用阶梯式的三段同轴结构，最内层的通孔用于穿设走线、输送低压气路或者容纳同轴的芯轴部件，中间段的大直径圆柱面是核心的配合面，用于装配滚动轴承、传动齿轮或者同步带轮，配合公差一般选取基孔制的过渡配合，保证传动件不会在轴面发生周向打滑，同时也方便拆装维护。

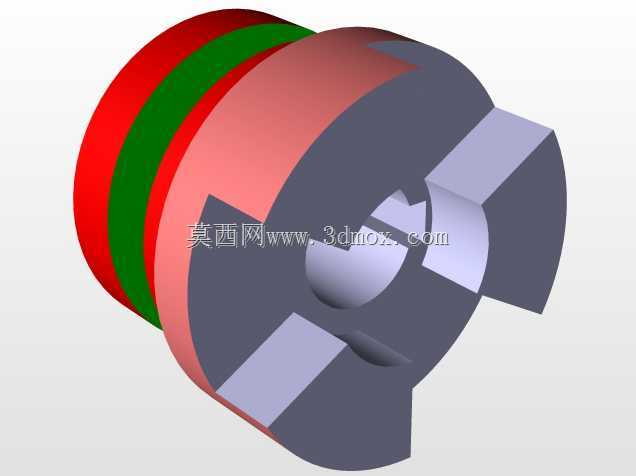

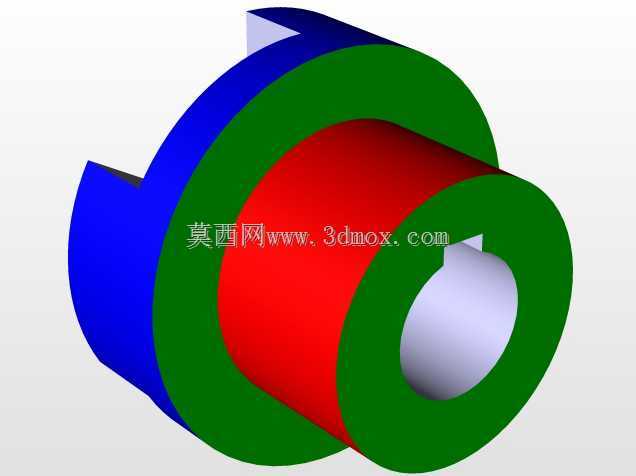

　　外侧的环形凸缘是轴向定位的关键结构，凸缘的端面直接抵住传动件的侧端面，不需要额外加装轴套或者定位挡圈就能限制传动件的轴向窜动，凸缘上预留的缺口结构，是为了适配传动件端面上的定位销，传递更大的峰值扭矩，避免重载工况下键连接出现应力集中导致的键槽变形。在安装边界上，这类转轴的轴向定位依靠凸缘端面和轴端的卡簧槽配合实现，安装时需要保证凸缘端面与轴承内圈端面的贴合度在0.02mm以内，避免轴系运转时出现端面跳动，影响传动平稳性；径向安装尺寸以中间段的圆柱面直径为基准，配合的轴承座孔需要保证同轴度公差不超过0.015mm，防止轴系出现偏载导致的轴承早期磨损。设计这类转轴的时候，需要提前核算轴肩位置的应力集中系数，凸缘和轴体衔接的位置做了R0.

　　5的圆角过渡，避免交变载荷下圆角位置出现疲劳裂纹，同时空心内壁的粗糙度控制在Ra3.2以内，减少内壁的应力集中点。实际应用中，这类转轴不需要做额外的表面硬化处理，常规的45号钢调质处理就能满足大部分工况的强度要求，如果是用于有腐蚀环境的食品加工设备，也可以更换为304不锈钢材质，表面做抛光处理满足卫生级要求。轴体的长度尺寸需要根据安装位的跨距调整，保证两端伸出轴承座的长度足够安装传动轮和锁紧件，同时不会和周边的设备机架发生运动干涉，凸缘的外径尺寸需要比配套传动件的安装内孔大2-3mm，保证定位端面有足够的接触面积，不会在轴向力作用下出现压溃变形。在装配环节，这类转轴一般采用冷压方式装入轴承内圈，不建议直接敲击轴端或者凸缘端面，避免轴体出现弯曲变形，装配完成后需要手动盘转轴体，确认转动无卡滞、径向跳动量在允许范围内，再接入动力链路进行负载测试。
