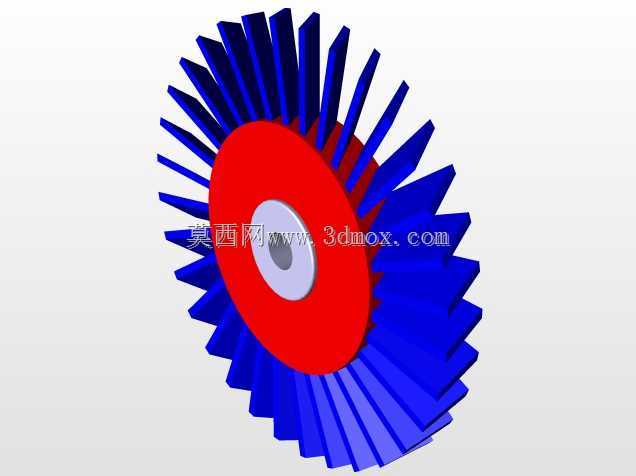

航空涡喷发动机多级转子装配结构

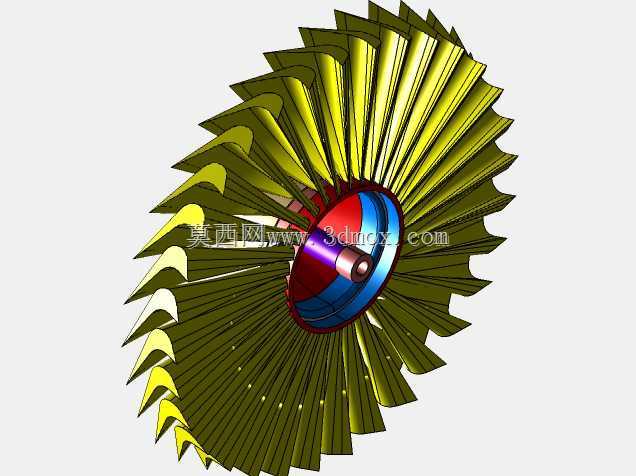

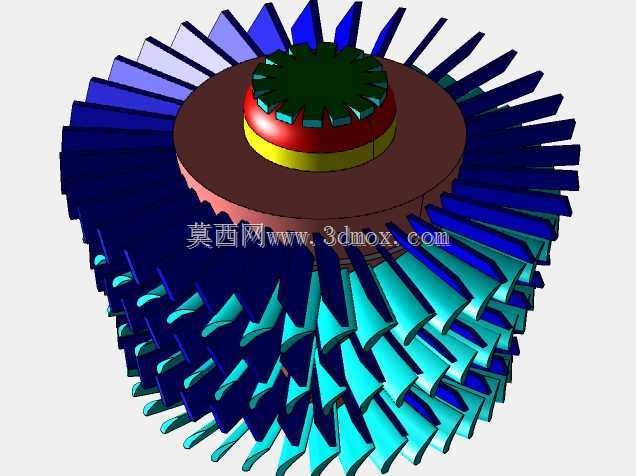

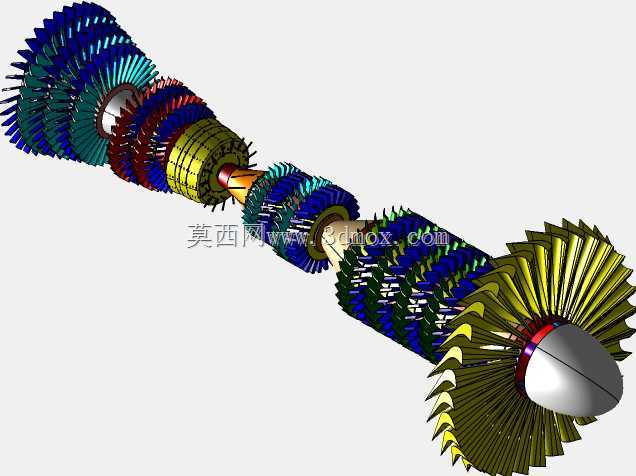

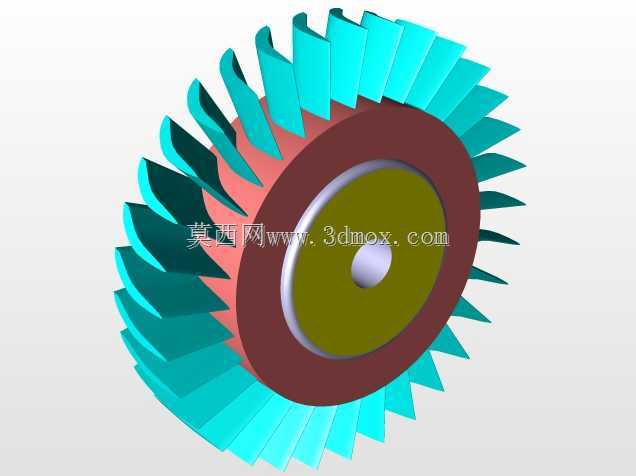

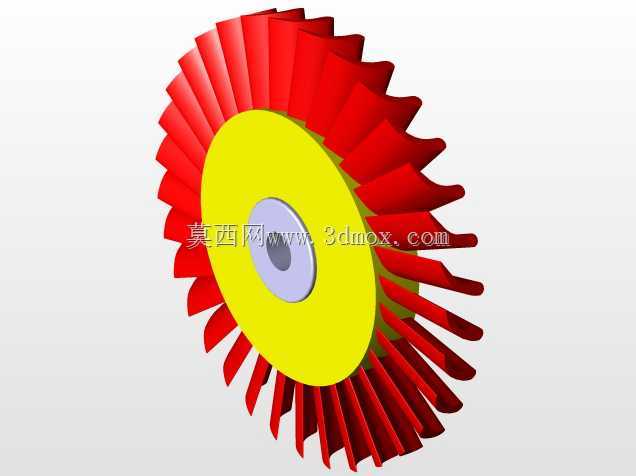

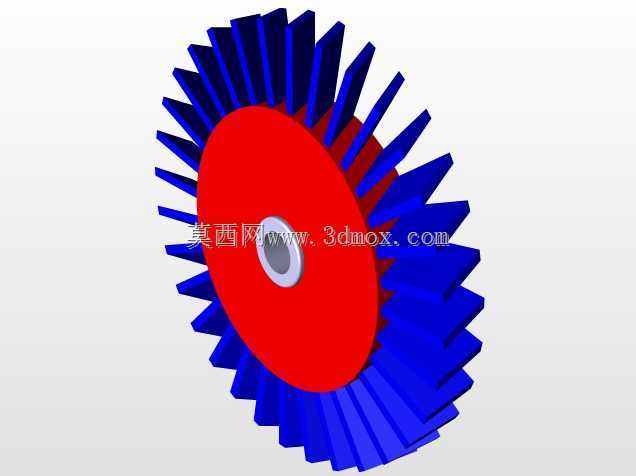

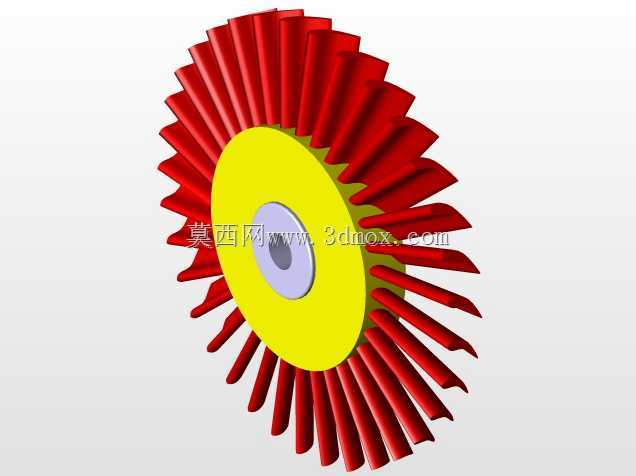

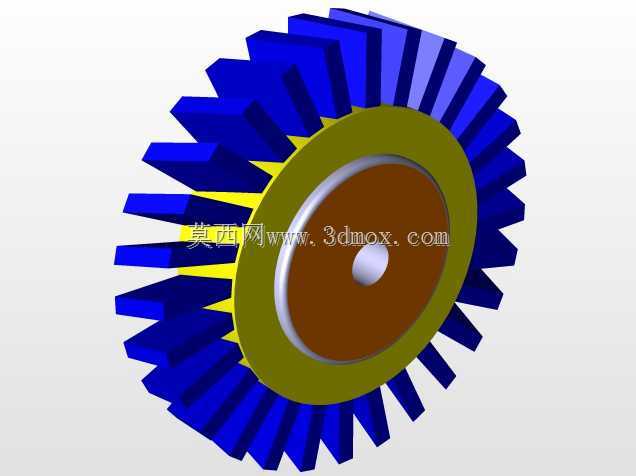

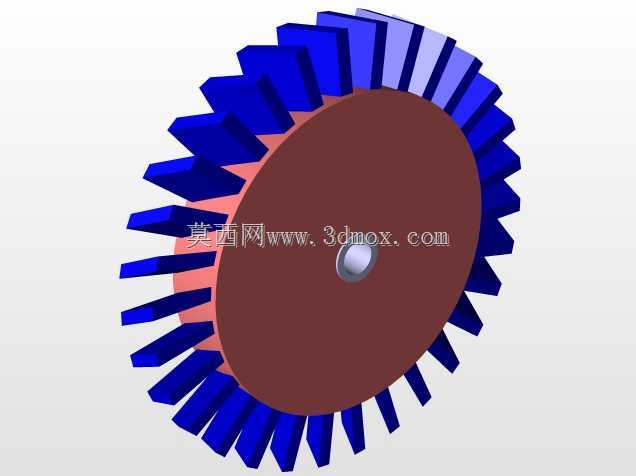

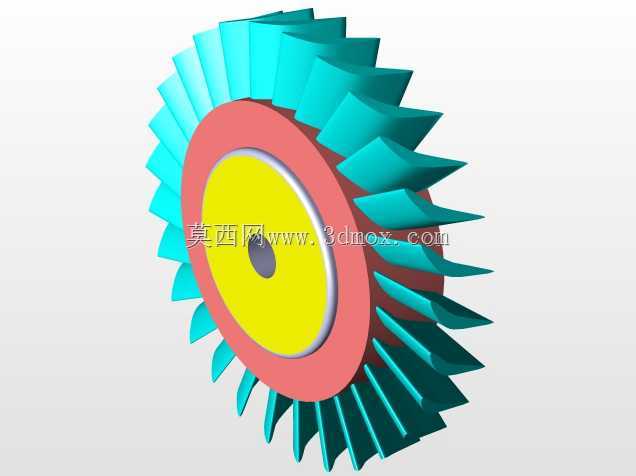

　　这套航空喷气发动机转子装配结构，核心覆盖了从进气端风扇到多级压气机、燃烧室衔接段、高低压涡轮的全轴系转动部件，是整台发动机产生推力的核心做功单元。在民航干线客机、军用战术飞机、小型通航飞行器的动力系统中，这类转子组件的设计精度直接决定了发动机的推重比、燃油效率与服役寿命，日常的发动机维护、大修、性能迭代研发中，转子的装配公差、叶尖间隙、动平衡调校都是核心管控环节。从结构功能来看，最前端的宽弦风扇叶片负责吸入大流量空气，一部分气流进入外涵道直接产生大部分巡航推力，另一部分气流进入后续的多级轴流压气机，每一级压气机叶盘都对气流进行逐级增压，让进入燃烧室的空气压力提升到满足燃油充分燃烧的阈值，压气机段不同级的叶片采用了差异化的翼型设计，

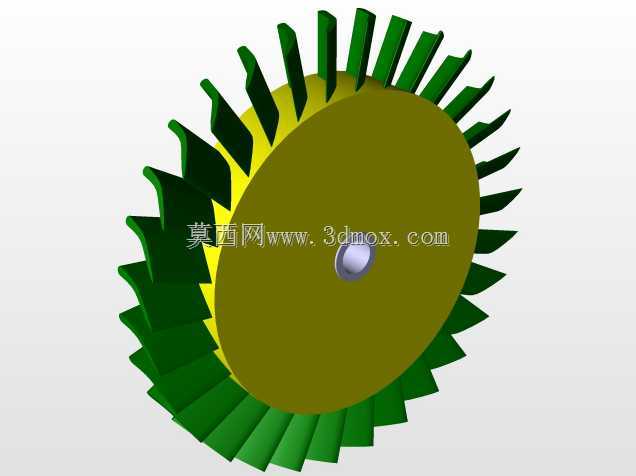

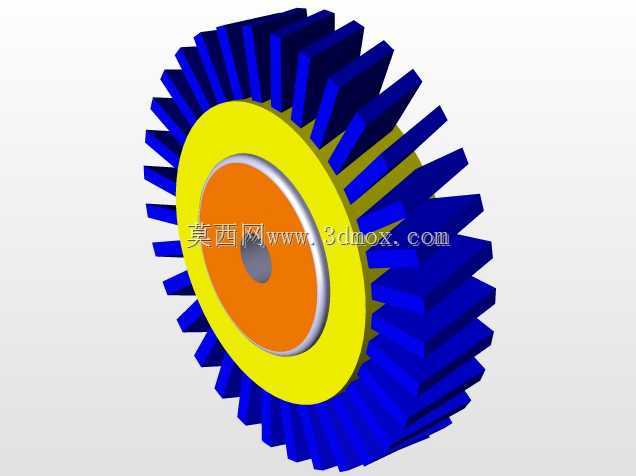

　　前级叶片弦长更长、扭角更大以适配低流速大流量的来流，后级叶片弦长更短、叶型更薄以适配高压高流速的压缩空气，每级叶片通过榫头结构与轮盘牢固连接，保证高转速下的结构强度。燃烧室衔接段的轴段做了局部缩径与隔热结构预留，避免燃烧室的高温辐射直接传导到压气机端的轴承部位，同时该位置预留了封严结构的安装位，防止高压压缩空气泄漏影响增压效率。后端的高低压涡轮段，叶片采用了带内部冷却通道的结构设计预留，能够承接燃烧室喷出的高温燃气冲击，将燃气的热能与动能转化为轴系的旋转扭矩，其中高压涡轮通过同轴内轴驱动前端的高压压气机，低压涡轮通过外轴驱动前端的风扇与低压压气机，形成双转子的同轴嵌套布局，这种布局能让不同转速级的转子工作在各自最优的转速区间，

　　大幅提升整台发动机的运行效率。设计过程中，首先要匹配整台发动机的推力指标，确定各级压气机与涡轮的压比分配、叶片数量、轮盘直径，再根据转速计算每级轮盘与叶片的离心载荷，校核榫头连接部位的接触应力，避免高转速下出现结构失效；轴系的各段轴径设计要同时兼顾扭转强度与临界转速要求，让轴系的工作转速避开各阶临界转速区间，防止运行中出现共振。整个转子的安装边界需要匹配发动机机匣的同轴度要求，每级叶盘的叶尖与机匣内壁的间隙要控制在极小的公差范围内，间隙过大会导致气流泄漏降低效率，间隙过小则会在热态运行时出现叶尖刮蹭机匣的故障；转子两端的轴承安装位要保证圆柱度与同轴度公差，装配后整根转子要完成多转速下的动平衡调校，在指定的平衡面上去除或添加配重，

　　将不平衡量控制在允许范围内，避免高转速下产生过大振动损坏轴承与机匣结构。这类转子结构的建模过程中，每一级叶片的翼型曲线都要符合气动设计给出的坐标点，榫头与轮盘榫槽的配合面要保证接触面积符合载荷要求，轴段上的卡圈槽、密封槽、轴承定位台肩的尺寸都要严格匹配对应标准件与装配件的尺寸要求，同时要预留热膨胀的间隙量，考虑不同材料在高温工作环境下的膨胀系数差异，避免热态下出现配合过盈导致的结构卡滞。
