四冲程三缸发动机曲柄连杆机构结构展示

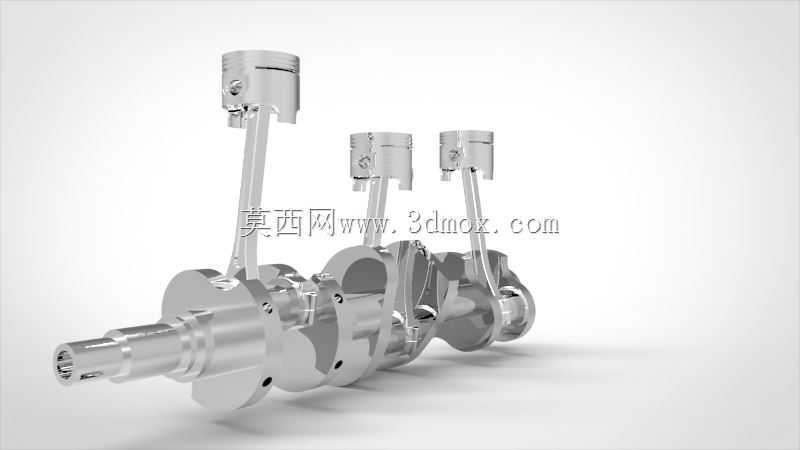

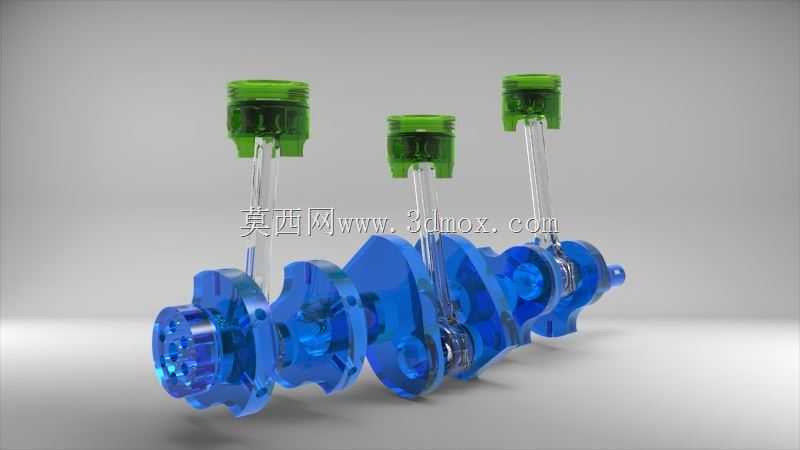

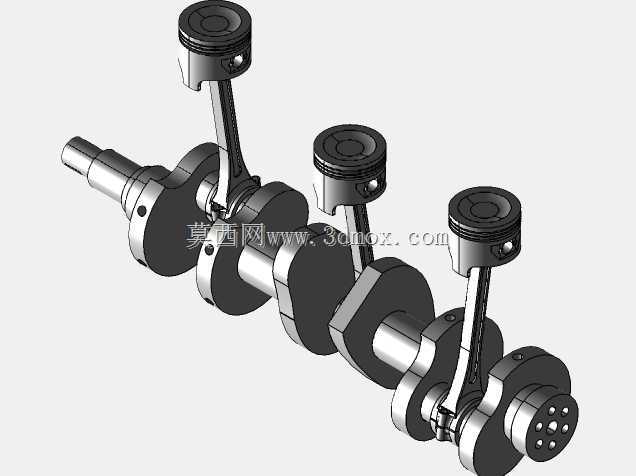

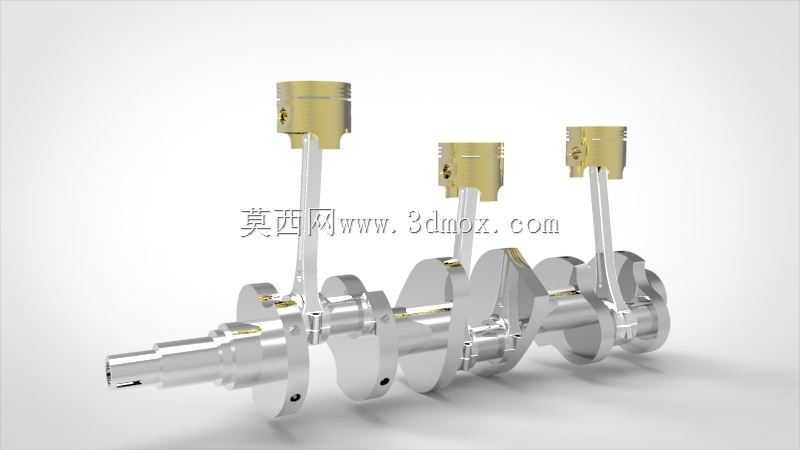

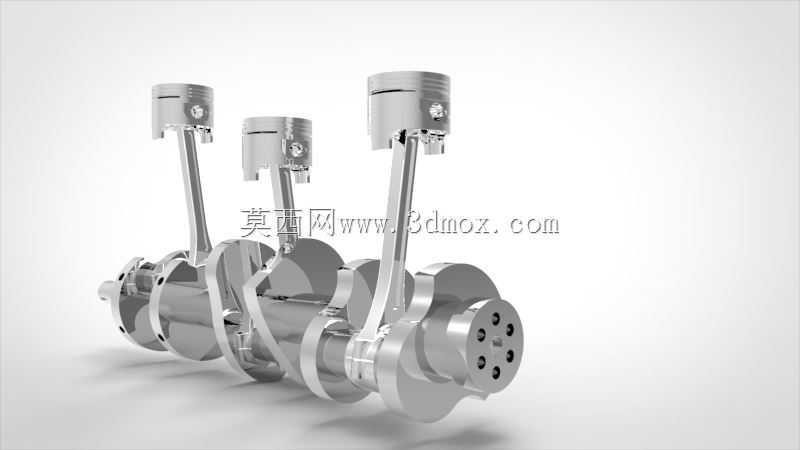

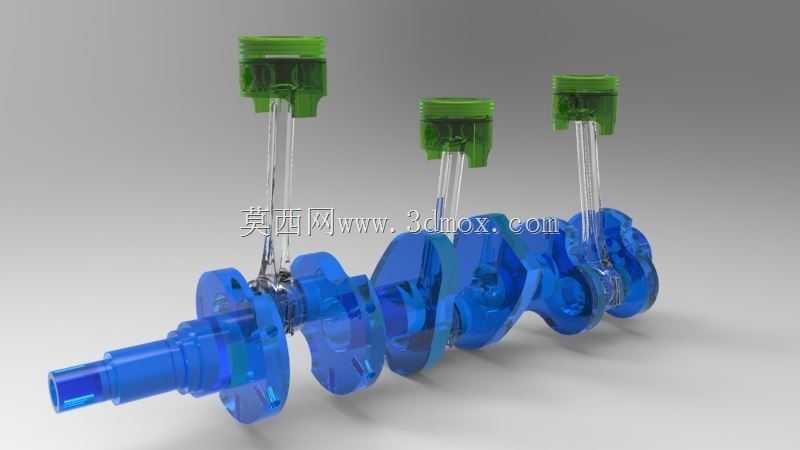

　　这套三维结构完整还原了小排量三缸四冲程发动机的核心运动组件，也就是曲轴连杆活塞组的装配关系与运动逻辑，在小排量乘用车、通用小型发电机组、农用作业机械、轻型摩托艇动力单元上，这类结构是动力输出的核心承载部件。不同于四缸机型的180度点火间隔，三缸结构的曲柄销采用120度夹角布置，建模时需要严格匹配各曲拐的相位角度，才能复现实际运转时的动平衡特性，避免出现结构干涉或者运动轨迹偏差。从实际装配边界来看，曲轴主轴颈的同轴度公差是建模时需要重点考量的部分，各主轴颈的安装基准需要统一在缸体主轴承座的同轴线上，连杆大头与曲柄销的配合间隙、活塞销与连杆小头衬套的配合间隙，都在模型的装配约束里做了对应还原，能直观看到各配合面的接触范围与运动避让空间。

　　活塞部分的裙部型线、环槽位置都做了结构还原，三道活塞环的安装槽位清晰可见，实际工作中活塞承受燃烧室内的燃气爆发压力，通过活塞销将力传递给连杆，再由连杆将往复直线运动转化为曲轴的旋转运动，这套模型完整呈现了力的传递路径上所有零件的连接关系。在结构设计层面，三缸机的曲轴平衡块布局是重点，模型里可以看到每段曲拐对应的平衡块配重轮廓，这些平衡块用来抵消活塞连杆组往复运动产生的一阶、二阶惯性力，虽然三缸机本身存在固有一阶力矩不平衡，但合理的平衡块配重设计能将运转振动控制在可接受范围内，匹配外置平衡轴后就能满足民用动力的NVH要求。从安装适配场景来说，这套曲柄连杆机构的轴向尺寸比同排量四缸机更短，能有效压缩动力总成的整体长度，

　　给前置前驱车型的乘员舱留出更多布局空间，也能降低动力单元的整体自重，对小型代步车的轻量化设计有明显优势。建模时对连杆的杆身截面做了等强度优化的结构还原，杆身从大头到小头采用渐变的工字形截面，既保证了往复运动时的结构强度，能承受最高每分钟数千转的交变载荷，又尽可能降低了连杆自身的往复质量，减少惯性力带来的运转负荷。曲轴的输出端法兰、前端油封轴颈的结构都做了准确还原，输出端可以匹配飞轮或者双离合变速箱的输入轴连接结构，前端可以安装正时链轮、减振皮带轮，用来驱动配气机构以及发动机附属的水泵、发电机等部件。在实际工程应用中，这类三缸动力结构的燃油经济性表现优于同排量四缸机型，更小的泵气损失、

　　更低的摩擦功损耗让它在小负荷工况下有更好的能耗表现，配合涡轮增压技术后，动力输出参数可以达到更大排量自然吸气四缸机的水平，目前在A0级乘用车、插电混动车型的增程器单元上应用非常广泛。模型里可以直观看到三个活塞的上下止点位置差，120度的相位差让曲轴每旋转120度就有一个气缸进入做功行程，相比四缸机180度的点火间隔，动力输出的平顺性虽然有固有差距，但更短的曲轴结构让曲轴自身的扭转刚度更高，高转速下的曲轴扭转变形更小，对高转速动力输出的稳定性有一定帮助。装配关系上，连杆大头采用斜切口设计的结构特征在模型里也有体现，斜切口的连杆大头能在缸径有限的情况下，方便活塞连杆组从气缸上端装入缸体，不需要扩大缸体下部的曲轴箱通道尺寸，能进一步强化缸体的整体结构刚度。活塞顶部的燃烧室凹坑结构也做了还原，不同的凹坑造型会直接影响缸内混合气的滚流、湍流强度，进而影响燃烧效率与排放表现，这套模型的活塞顶部造型适配顶置双凸轮轴的四气门缸盖结构，能配合进气道形成合理的进气涡流，让燃油与空气混合更充分。
