三叶轴流风扇叶片结构设计

　　日常做通风散热类结构设计时，这类三叶轴流风叶是接触频次极高的部件，小到桌面散热设备、机柜通风单元，大到工业风冷机组、换热设备的送风端，都能见到同结构叶片的应用。不同于多叶离心风轮的高压小流量特性，这类轴流三叶风叶的核心作用是在低阻力流道中推动空气沿轴向定向流动，实现指定区域的空气置换、热量带走或是气流循环，在对风噪、送风距离、动平衡稳定性有均衡要求的场景里适配性极强。

　　从结构设计逻辑来看，三叶布局本身就是平衡气动效率、动平衡难度、材料成本的折中选择。叶片数量过少会导致单叶负载过高，转动时气流脉动大，运行噪音和振动都会明显上升；叶片数量过多则会增加叶间气流干扰，提升转动惯量，对驱动电机的启动扭矩要求更高，同时注塑成型时的变形控制难度也会加大。三片叶片沿轮毂周向120度均布的布局，既可以保证每片叶片有足够的展向长度来获得更大的扫风面积，也能在动平衡调校时更方便地通过端面去重或是配重调整，将转动时的偏心振动控制在允许范围内。

　　叶片的翼型设计是决定送风效率的核心，这类民用及工业通用的风叶不会采用航空级的复杂翼型，大多是经过气动优化的等厚圆弧翼型，从叶根到叶尖的弦长、安装角都呈现渐变特征：靠近轮毂的叶根区域弦长更短、安装角更大，因为叶根位置线速度最低，更大的安装角可以弥补线速度不足带来的送风能力缺口，同时叶根位置和轮毂衔接，需要做足够的圆角过渡来降低应力集中，避免长期转动时的疲劳断裂；从叶根向叶尖延伸的过程中，弦长先缓慢增加再逐步收窄，安装角逐步减小，适配叶尖位置更高的线速度，避免叶尖区域气流攻角过大产生涡流损失，叶尖位置做了小圆弧收边，既可以减少叶尖涡的产生，降低气动噪音，也能避免注塑成型时叶尖缺胶、飞边的问题。

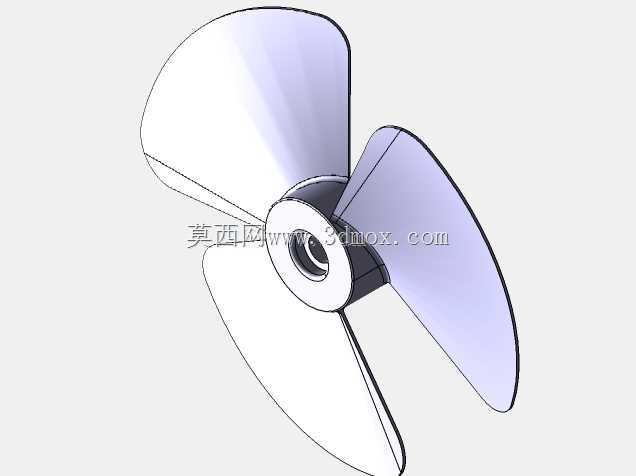

　　轮毂部分的设计直接决定了风叶和驱动轴的连接可靠性，这个模型里的轮毂采用了中心通孔加定位台阶的结构，通孔的尺寸和驱动电机的输出轴做公差配合，通常选用H7/k6的过渡配合保证同轴度，台阶面用来贴合电机轴的轴肩，限制风叶的轴向窜动，轮毂外侧和叶片衔接的位置做了加厚的加强筋，从叶根一直延伸到轮毂端面，抵消叶片转动时传递到轮毂的离心力和气动弯矩，避免长期运行后叶根位置出现开裂。轮毂的轴向长度也经过匹配设计，既保证和电机轴有足够的配合长度来传递扭矩，也不会因为过长导致整体重量增加，抬升不必要的转动惯量。

　　安装边界方面，这类风叶的安装需要预留足够的安全间隙，首先是径向间隙，风叶的最大回转直径和外围的导风罩、防护网之间需要保留3-5mm的均匀间隙，既避免转动时的剐蹭，也不会因为间隙过大导致叶尖回流损失送风效率；轴向方向上，风叶的进风侧需要预留至少1/3叶长的无遮挡进风空间，避免进风不畅导致气动效率下降、噪音升高，出风侧则需要和后方的散热翅片、防护结构保留足够的出风距离，防止气流被过早阻挡形成紊流。和驱动轴的连接通常会在轴孔位置加装紧定螺钉，或是在轴端加装卡簧，防止风叶在转动过程中因为振动出现轴向窜动甚至脱落，安装完成后必须做动平衡测试，根据测试结果在叶根的配重环位置或是叶尖端面做去重处理，将剩余不平衡量控制在对应转速要求的范围内，避免长期振动导致电机轴承过早磨损。

　　实际选型应用时，还要结合使用场景的转速要求匹配叶片的刚性，如果是高转速应用场景，叶片的壁厚需要适当增加，材料选用玻纤增强的ABS或是PP材料，提升叶片的抗变形能力，避免高转速下叶片出现过大的扭转变形，改变预设的安装角导致送风效率下降；如果是低转速的家用通风场景，则可以适当降低壁厚，采用普通ABS材料控制成本，同时也能降低整体重量，减少电机的负载。叶片的表面粗糙度也会影响气动效率，成型时需要保证叶片的压力面和吸力面光滑无明显缩痕、熔接痕，避免表面凸起干扰气流流动，额外增加风阻和噪音。
