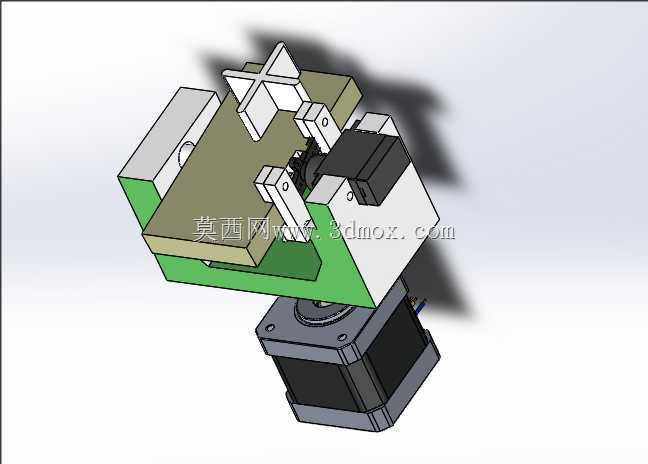

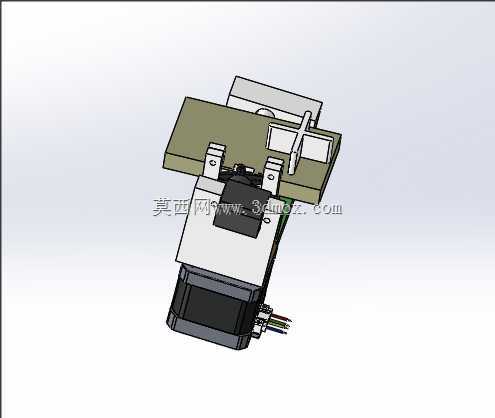

单伺服单步进驱动太阳跟踪装置结构

　　这套太阳跟踪装置的结构设计，核心面向小型分布式光伏补能、户外太阳能测试平台、离网型太阳能供电站点这类场景，区别于大型光伏电站的重型追日机架，这套结构走紧凑轻量化路线，适配单块小功率光伏板、聚光透镜模组或者太阳能集热单元的姿态调节需求，不需要复杂的多电机冗余驱动，仅靠一台伺服电机搭配一台步进电机就能完成双自由度的太阳方位追踪，在保证追踪精度满足小型设备需求的前提下，大幅压缩了整体结构的体积与硬件成本。从实际使用场景来看，这类小型跟踪装置常被部署在野外环境监测站点、边防离网供电点位、户用小型光伏试验台，甚至是校园太阳能教学实验平台上，相比固定倾角的太阳能安装支架，双轴跟踪结构能让受光面始终保持与太阳入射光线垂直，

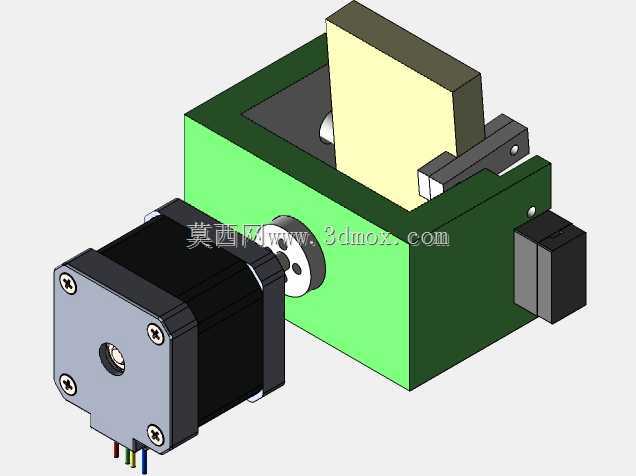

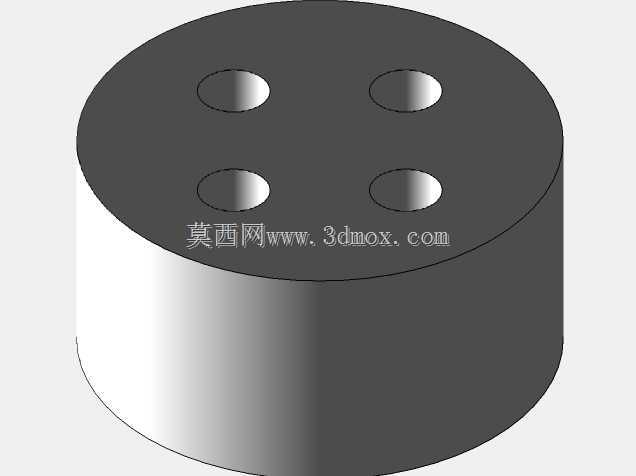

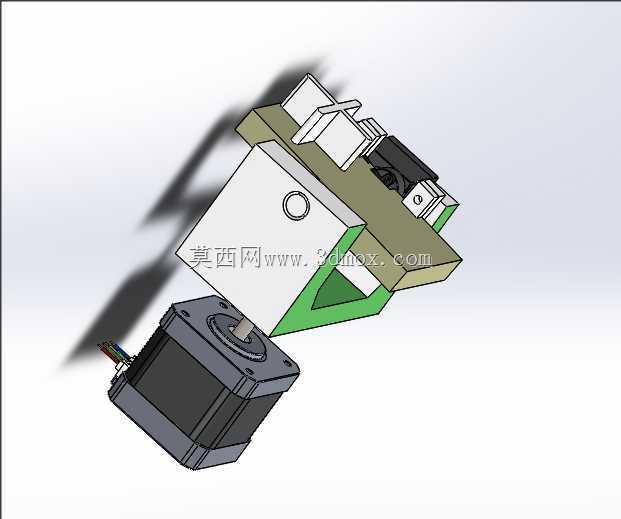

　　提升太阳能接收效率30%以上，而这套结构的简化驱动方案，刚好匹配这类场景对设备可靠性、维护成本的严苛要求——野外站点很难做到高频次运维，减少驱动部件数量就意味着降低故障点概率，伺服负责俯仰角度的高精度闭环调节，步进负责水平方位的大角度回转，两个运动轴的负载分配经过前期校核，不会出现单轴过载的情况。设计思路上没有照搬工业级重型追日机构的蜗轮蜗杆大减速比结构，而是结合小型受光载体的负载特性，将水平回转的步进电机直接布置在结构底座中心，电机输出轴通过法兰直连上方的俯仰支架基座，省去了额外的同步带或者齿轮传动间隙，水平方向可以实现0到270度的回转覆盖，完全满足从日出到日落的方位角追踪范围，不会出现传动回差导致的角度偏差；

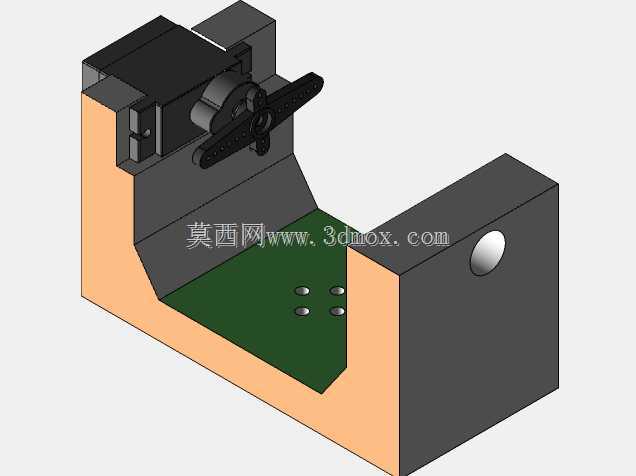

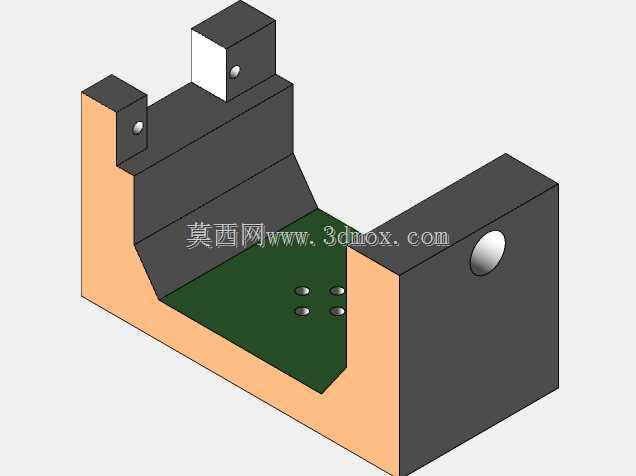

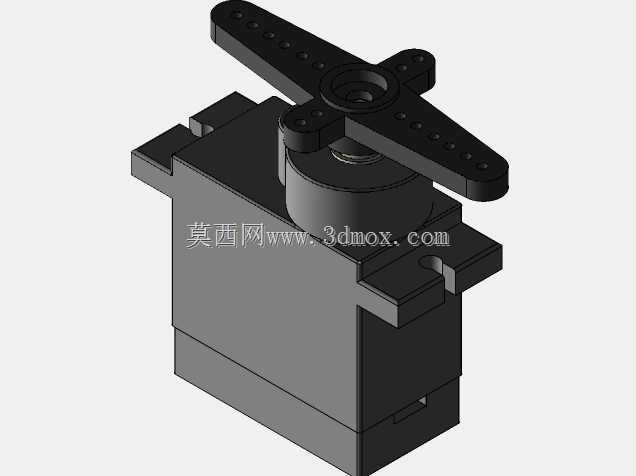

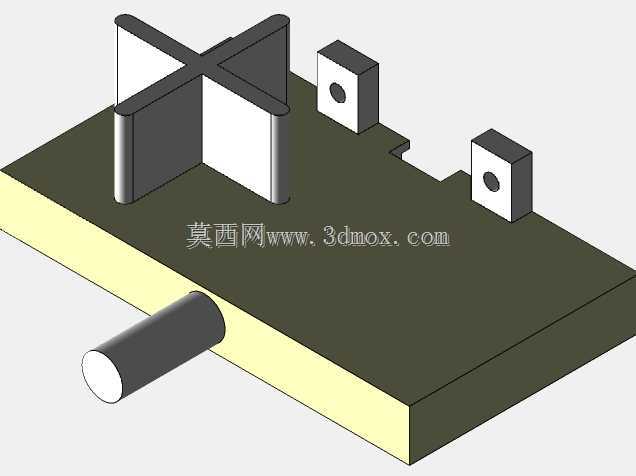

　　俯仰轴的伺服电机则布置在回转基座的侧方，通过短轴直接连接受光面安装架，俯仰调节范围覆盖-10度到75度，既可以应对夏季太阳高度角较高的工况，也能在冬季低角度入射时保持受光面垂直，同时预留了10度的下俯余量，方便后期维护时将受光面翻转至朝下位置，清理表面积灰或者积雪。安装边界方面，整套结构的底座安装孔位按照标准工业铝型材的孔距设计，四个固定孔的中心距为120mm*120mm，可以直接固定在4040或者4080规格的铝型材支架上，不需要额外加工转接板；受光面的安装平台预留了M6的螺纹孔阵列，孔距为50mm标准网格，适配市面上绝大多数小型光伏板、聚光模组的安装孔位，不需要对受光载体进行二次打孔改造。整体外形在收拢状态下的垂直高度不超过180mm，水平方向最大回转半径为160mm，不会因为结构突出过多导致风阻过大，在野外12级以下的阵风环境中，结构本身的刚性足够支撑5kg以内的受光负载，不会出现明显的形变抖动。结构细节上，两个运动轴的轴承位都设计了防尘密封圈，避免野外环境的沙尘进入轴承配合面导致卡滞，电机与支架的连接部位都采用了止口定位，装配时不需要反复调整同轴度，普通装配人员按照装配指引就能完成整套结构的组装，不需要专用的工装夹具；走线位置预留了专门的穿线孔，受光面的供电线缆、传感器线缆可以从支架内部的空腔穿过，不会在运动过程中出现线缆拉扯、磨损的问题，回转位置还设计了软质限位挡块，

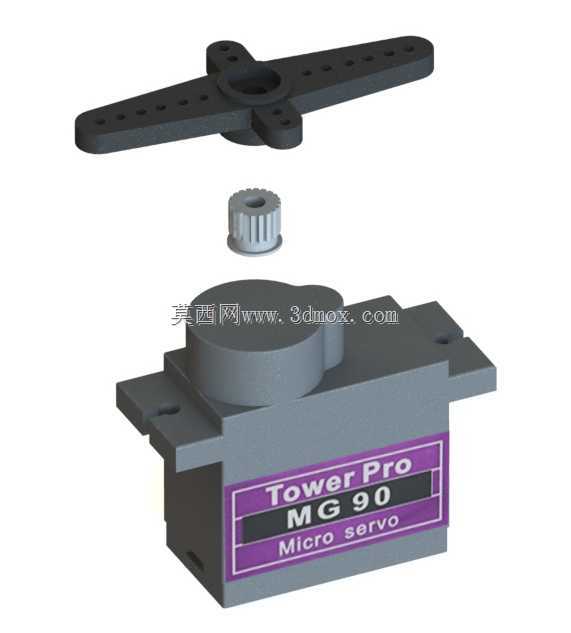

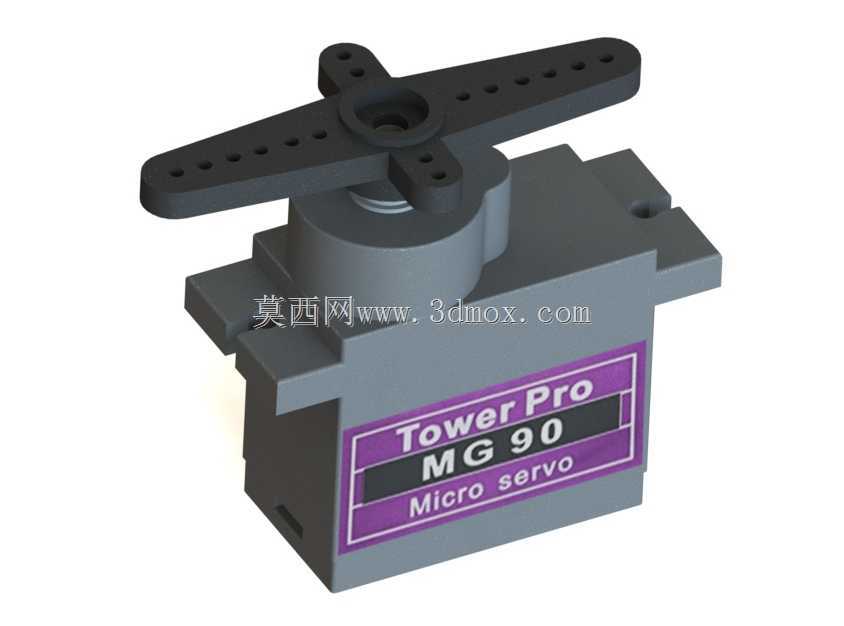

　　当水平方位转到极限角度时会触发电机的限位信号，避免电机过转导致线缆扭断。从功能特性来看，这套结构的俯仰轴采用伺服驱动，角度控制精度可以达到0.1度，完全满足聚光类太阳能设备的角度精度要求，不会因为角度偏差导致聚光焦点偏移；水平轴采用步进驱动，虽然开环控制的精度略低于伺服，但水平方位的追踪本身对精度要求稍低，步进电机的保持扭矩足够锁定方位角度，不会因为风力作用出现角度漂移，而且步进电机的成本更低，驱动电路也更简单，适合批量应用在成本敏感的小型太阳能设备上。实际选型搭配时，俯仰轴的伺服可以选用100W功率级别的低压伺服，适配野外离网场景的24V供电系统，水平轴的步进可以选用42系列两相步进电机，保持扭矩在0.5N·m以上即可满足负载需求，不需要选用更大规格的电机造成成本浪费。结构的所有受力部件都采用6061铝合金加工，表面做阳极氧化处理，兼顾轻量化与防腐蚀性能，在户外潮湿、盐雾环境下也能保证5年以上的使用寿命，不会出现生锈卡滞的问题；连接螺丝全部采用304不锈钢材质，避免不同金属接触产生电化学腐蚀，进一步提升结构的环境适应性。
