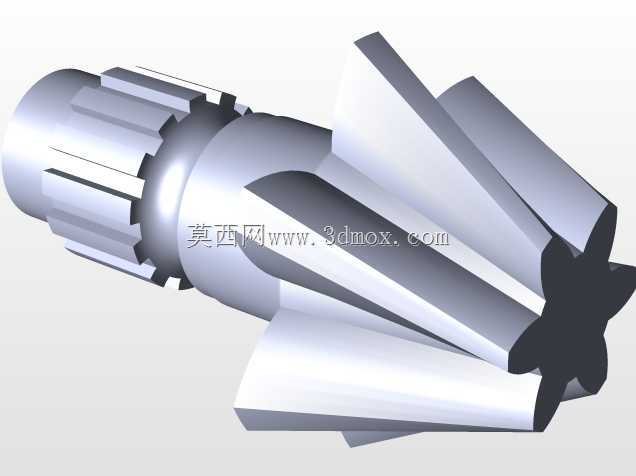

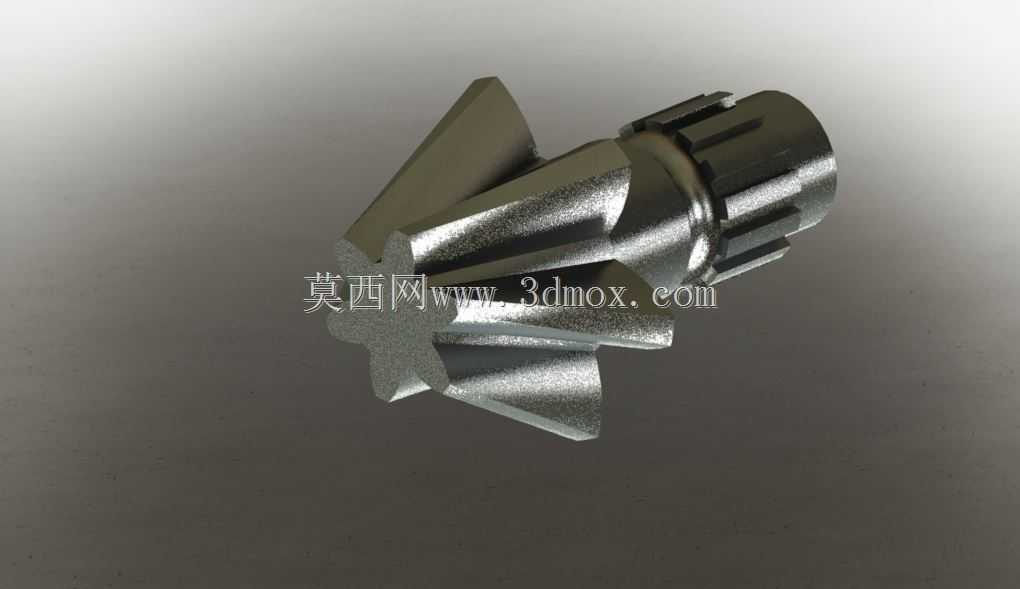

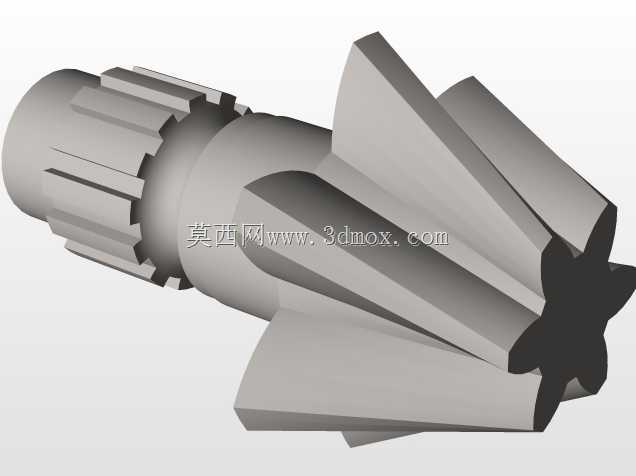

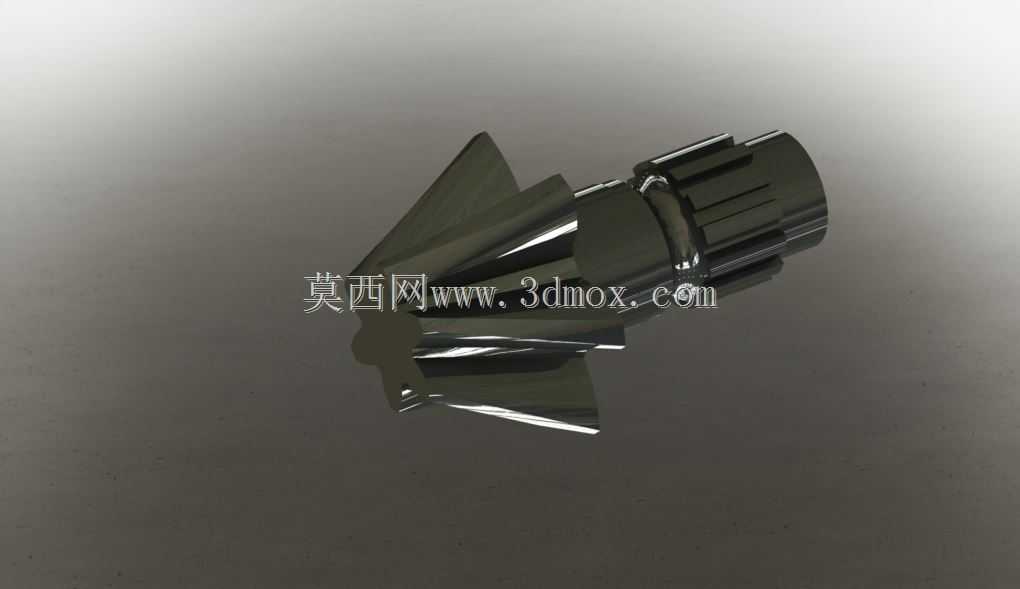

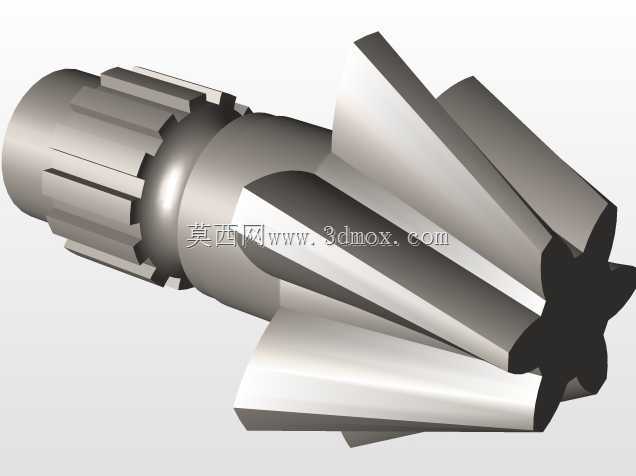

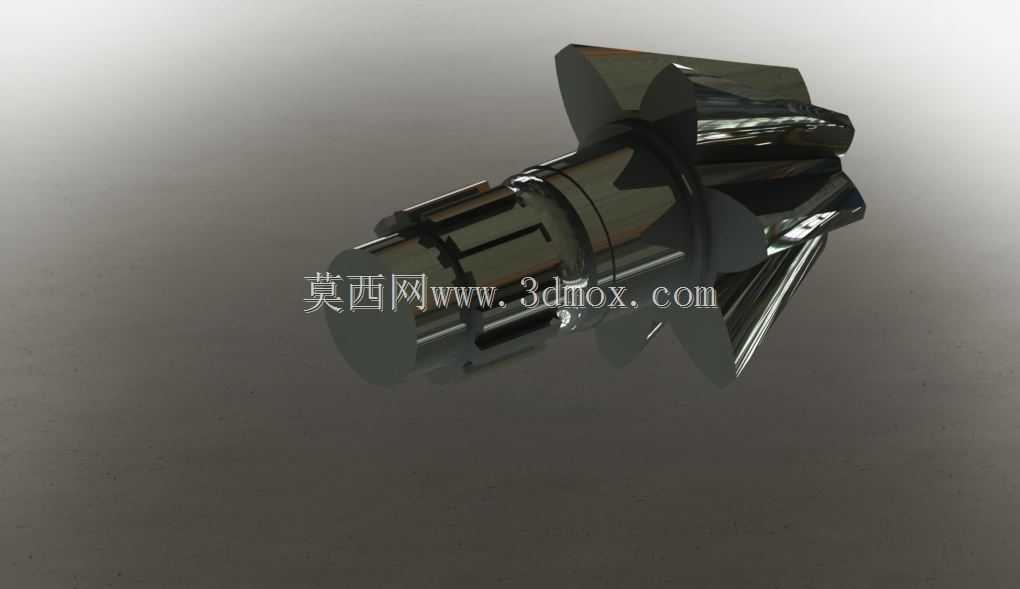

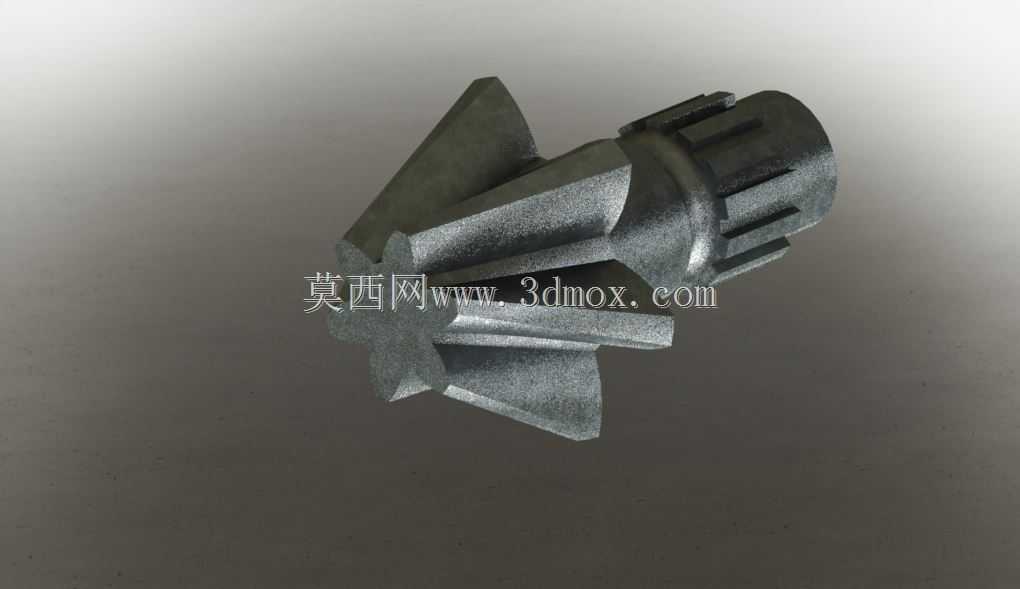

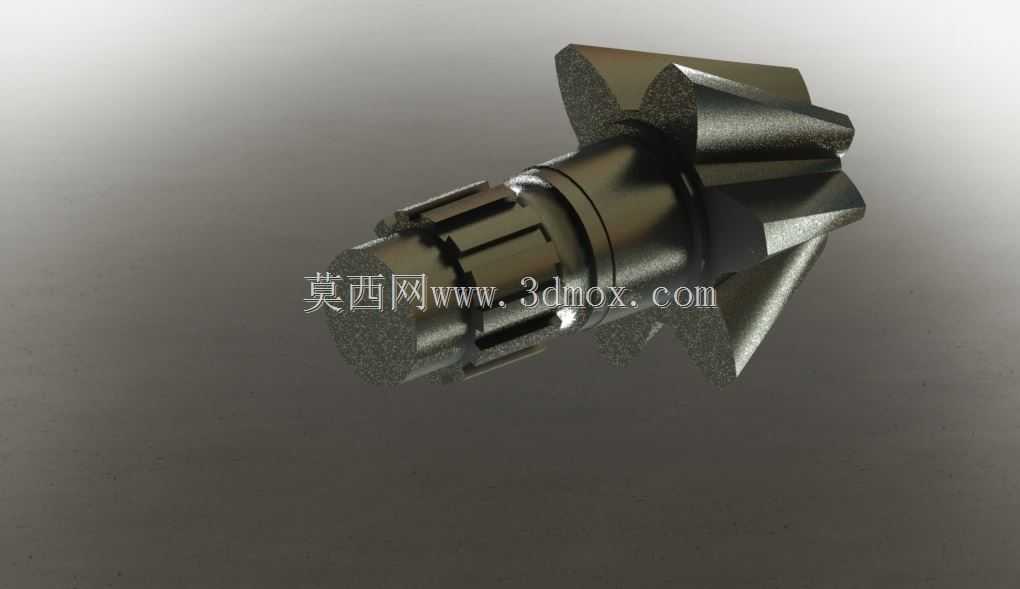

在差速器、机床主轴进给箱、小型农机传动端这类需要相交轴动力传递的场景里,锥齿轮是绕不开的核心传动零件,这次完成的这款锥齿轮,采用的是直齿齿形搭配一体式花键连接轴的结构,主要适配轴线垂直相交的两轴间动力传输场景,相比分体式的键连接锥齿轮,一体式花键轴结构能消除键连接带来的传动间隙,在频繁正反转的传动工况下,能有效降低回程误差,提升传动精度的保持性。从实际使用场景来看,这类锥齿轮常被用在中小载荷的传动链路里,比如小型木工机械的工作台进给传动、电动工具的转角输出端、轻型输送设备的转角换向机构,这些场景的传动载荷波动不算极端,但对传动的平稳性、安装的同轴度有明确要求,设计时首先要匹配的就是安装端的配合边界,
齿轮端的分度圆锥角按照常用的90度相交轴传动做的参数匹配,齿宽系数取的是常规传动场景下的经验值,既保证足够的齿面接触强度,又不会因为齿宽过大导致加工时齿向误差超差,引发啮合偏载。花键轴段采用的是矩形花键结构,相比渐开线花键,矩形花键的加工难度更低,对中小批量的配套生产来说适配性更强,轴端的台阶面是作为安装定位的轴向基准,装配时直接贴合传动箱的轴承内圈端面,不需要额外加装调整垫片来控制轴向位置,能减少装配环节的调整工作量。齿部的参数设计上,没有采用变位齿形,主要是考虑到这类通用传动件的互换性需求,标准齿形的锥齿轮在后期维护更换时,不需要配对定制,只要参数匹配就能直接替换,降低设备的后期维护成本。齿顶的倒角做了0.5×45度的处理,
一方面是避免热处理后齿顶尖角崩裂,另一方面在装配啮合时能起到引导作用,避免轮齿磕碰损伤。从安装边界来看,花键轴段的外径、有效配合长度都按照常用的深沟球轴承内孔尺寸做的匹配,齿轮大端的外径尺寸控制在对应传动箱的内腔避让范围内,不会出现转动时和箱体内壁发生干涉的问题。实际传动过程中,直齿锥齿轮的轴向力会沿着轴线方向作用在轴承上,所以轴段的轴承配合位公差按照基孔制的过渡配合选取,既能保证轴承内圈和轴的同步转动,又不会因为过盈量过大导致轴承装配时内圈胀大,影响轴承的游隙。在建模过程中,齿面的生成是按照展成法的加工原理做的曲面拟合,齿根的过渡圆角按照刀具刀尖圆弧的实际轨迹生成,不是简单的直角倒圆,这样生成的模型在做有限元强度分析时,
应力集中系数的计算结果更贴近实际加工出来的零件状态,不会因为模型的简化导致分析结果偏于危险。一体式的结构设计,也减少了零件数量,原来需要锥齿轮、连接轴、平键三个零件组成的传动组件,现在整合成一个零件,不仅减少了装配环节的误差累积,也降低了供应链的管理成本,对于整机厂来说,单零件的采购比多零件组合采购的品质管控难度更低。另外,轴端的卡簧槽位置是按照轴承的安装尺寸预留的,装配时轴承到位后用轴用卡簧锁定轴向位置,不需要额外做锁紧螺母的结构,能进一步压缩轴向的安装空间,适合结构紧凑的小型传动箱使用。在啮合侧隙的控制上,设计时预留的侧隙是按照中小载荷、常温工作场景选取的,既不会因为侧隙过小导致热胀后轮齿卡滞,也不会因为侧隙过大导致传动时换向冲击明显,对于转速不超过1500转每分钟的传动场景,这个侧隙值能兼顾传动平稳性和运转噪音的控制。齿面的粗糙度要求按照铣齿加工的经济精度设定,不需要做磨齿处理,对于普通传动场景来说,铣齿的精度已经能满足使用要求,能有效控制零件的加工成本,如果是有更高传动精度需求的场景,只需要在模型基础上调整齿面的加工余量参数,就能适配磨齿工艺的要求。
