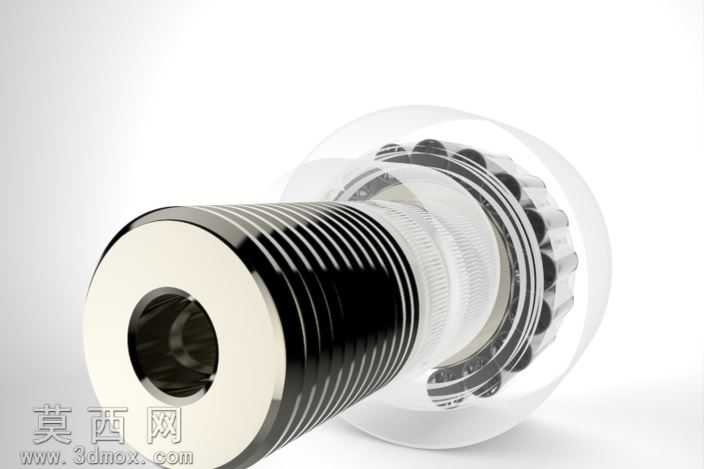

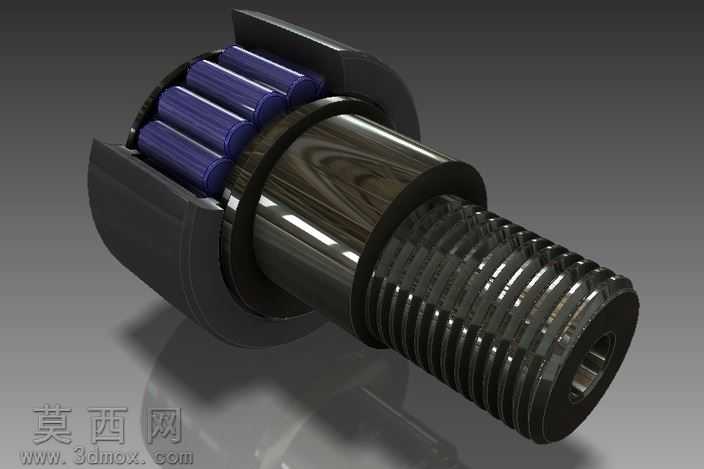

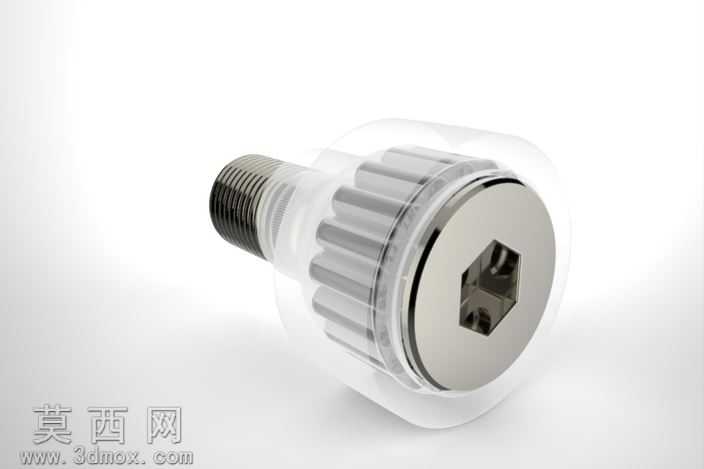

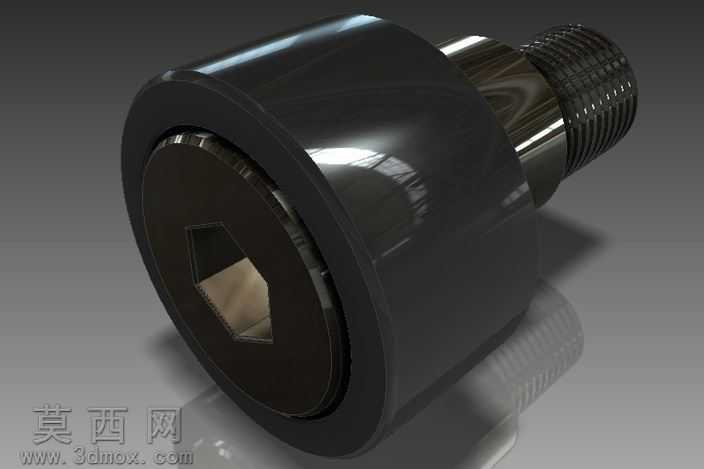

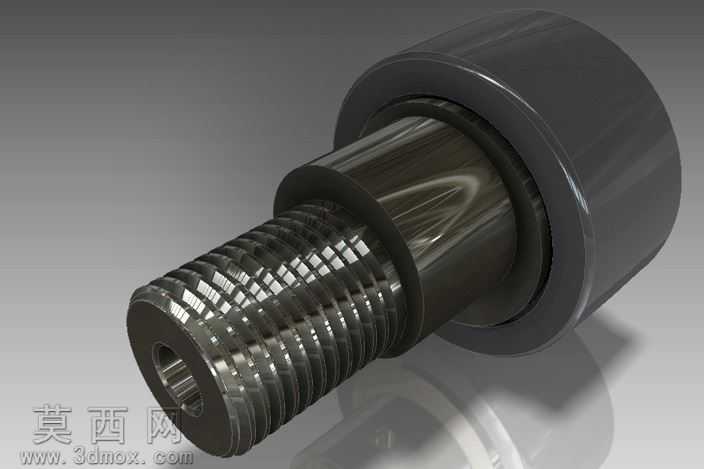

本作品为偏心滚子凸轮从动件三维建模成果,建模过程中严格遵循机械传动零部件的设计规范,先通过草图绘制确定各段轴径、偏心距、螺纹参数、滚柱排布的基础尺寸,再通过拉伸、旋转、阵列等特征操作完成主体结构搭建。模型主体分为带外螺纹的安装轴段、偏心滚柱承载段、端部限位结构三个核心部分,滚柱部分采用圆周阵列方式完成多根圆柱滚子的排布,确保滚子与保持架、偏心轴段的配合间隙符合实际装配要求,螺纹段采用真实的螺旋扫描特征生成,还原标准螺纹的牙型轮廓,避免简化建模带来的结构失真。渲染阶段针对不同部件匹配对应材质:金属轴身采用高反光镀铬钢材材质,调整反射粗糙度模拟精加工金属表面的光泽质感,滚柱采用深蓝色工程塑料与金属结合的复合材质,还原实体部件的视觉区分度,保持架与限位结构采用哑光发黑钢材材质,通过材质差异清晰展现各部件的装配层级。结构设计上充分考虑凸轮从动件的实际工况,偏心结构可实现与凸轮轮廓贴合时的往复直线运动输出,滚柱结构将滑动摩擦转化为滚动摩擦,有效降低传动过程中的磨损,带螺纹的轴段可直接与外部执行构件完成紧固连接,端部内孔可加装润滑通道适配长期运转的维护需求。建模过程中对各配合面做了公差适配的结构预留,滚柱与滚道之间保留合理的转动间隙,螺纹段尺寸符合通用紧固件的装配标准,整体模型可直接用于虚拟装配验证、运动仿真分析,也可作为凸轮机构设计的参考样件,直观展现偏心滚子从动件的传动原理与结构组成。
------分隔线----------------------------
- 上一篇:嵌入式电磁电动离合器三维结构设计
- 下一篇:工厂布局用戴安全帽男性简化三维模型
说点什么吧
- 全部评论(0)
还没有评论,快来抢沙发吧!
- 模板大小 1.1 MB
- 售价 10金币
- 浏览次数
- 系统要求 STEP/IGES,效果图,Autodesk Inventor2012,其它,
- 软件分类 通用机械零部件
