嵌入式电磁电动离合器三维结构设计

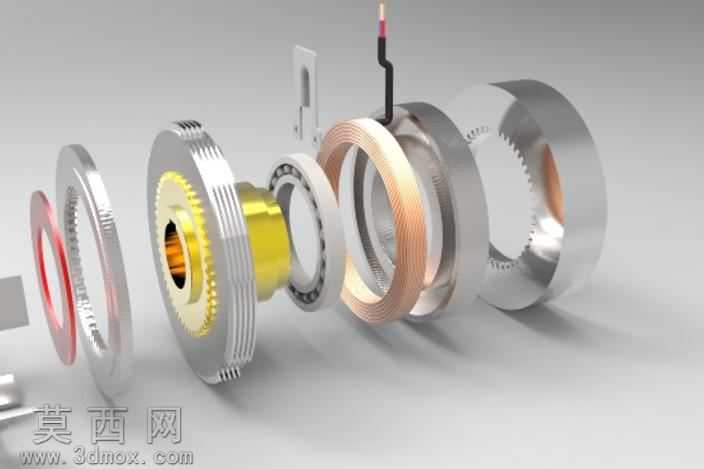

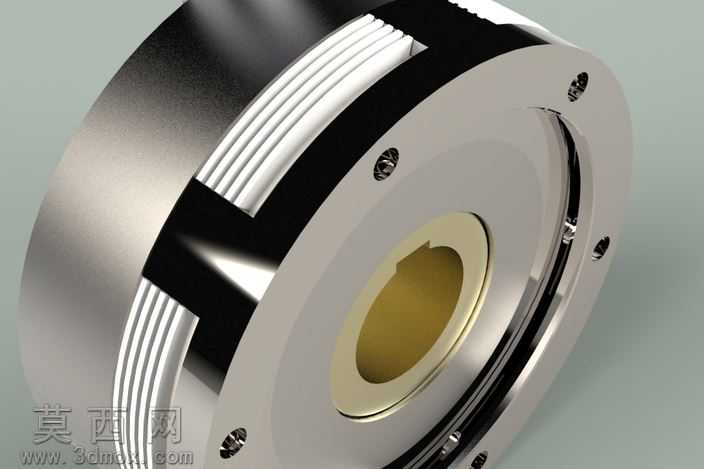

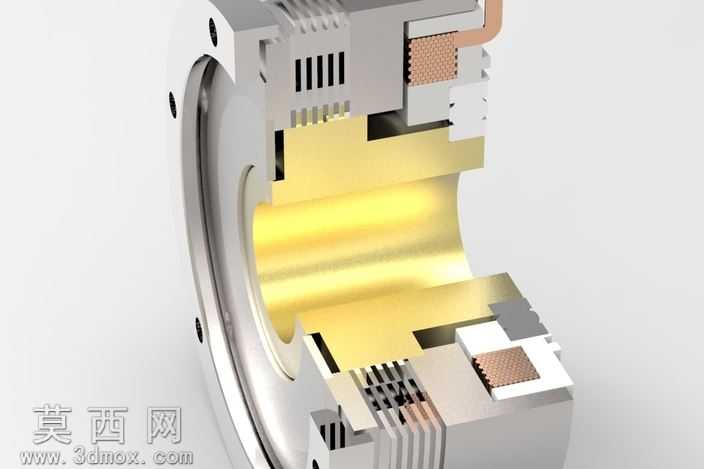

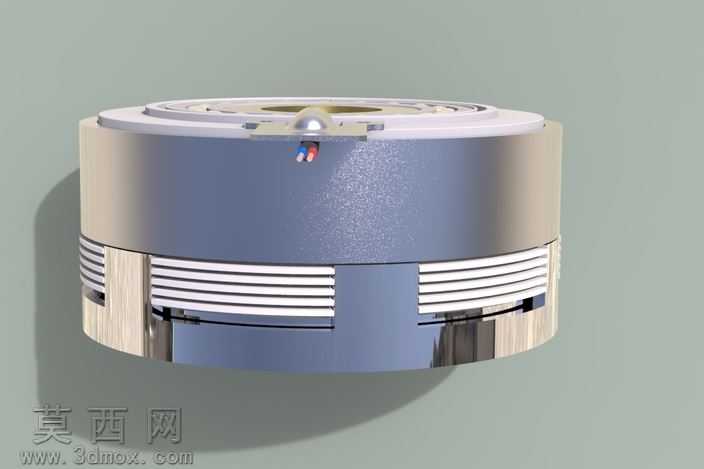

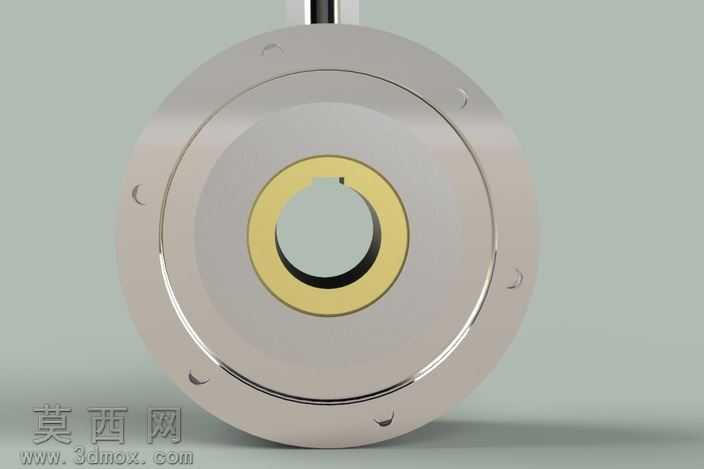

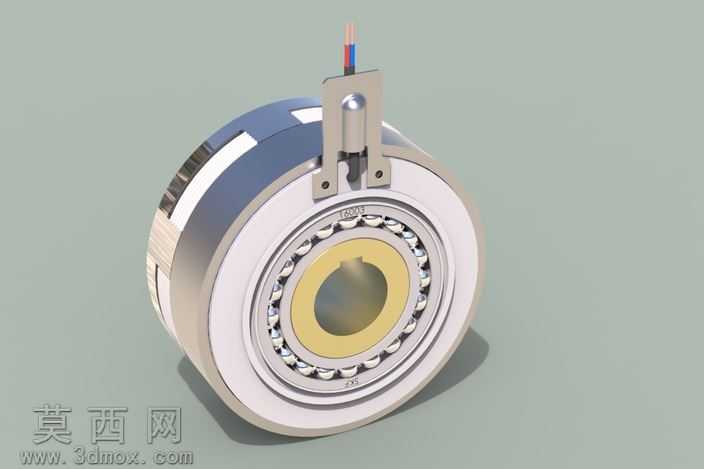

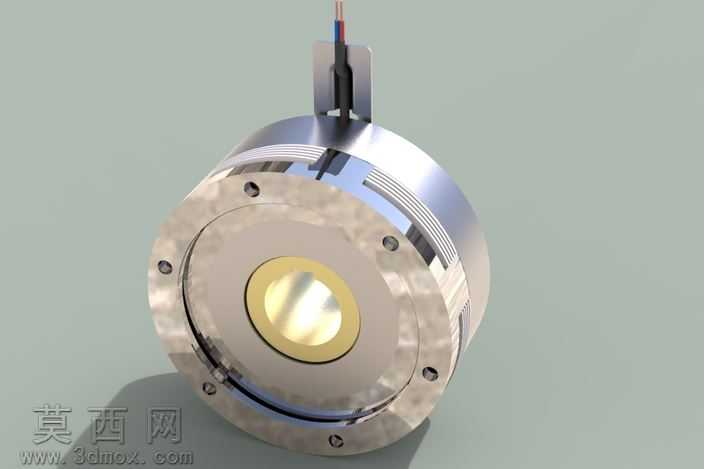

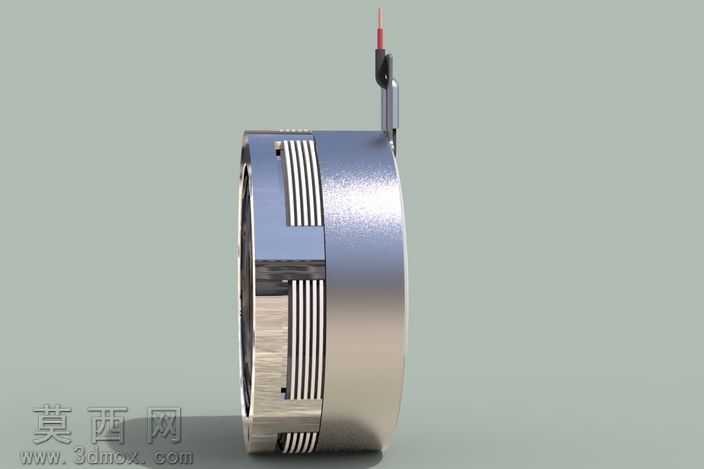

本电动离合器三维模型采用自顶向下的参数化建模思路完成整体结构搭建，首先基于传动系统的扭矩传递需求确定核心安装尺寸，以中心轴孔为基准定位所有配合部件，保证各组件的同轴度公差符合机械装配要求。建模过程中优先完成核心摩擦副组件的轮廓构建，依次排布内置深沟球轴承的内外圈、滚动体、保持架结构，对滚动体采用圆周阵列特征完成均布排布，还原轴承的真实支撑结构，保证离合器运转时的径向承载能力。电磁驱动部分的建模还原了外置接线端子、磁吸衔铁、复位弹片的细节结构，接线端子处做了走线槽与固定耳的特征设计，还原实际部件的接线安装形态，磁吸组件的外壳做了薄壁拉伸与倒角处理，边缘的工艺圆角避免应力集中问题。整体模型的材质渲染贴合真实工业部件质感，金属外壳采用磨砂镀锌钢材材质，摩擦副接触面做了粗糙耐磨合金材质区分，轴承滚动体采用高抛光轴承钢材质，接线端子的绝缘部分采用哑光工程塑料材质，接线铜芯做了金属铜的反光质感处理，渲染时采用柔和的侧上方打光，清晰呈现各部件的层叠装配关系与结构轮廓。模型完整还原了电动离合器的装配逻辑，从外侧的电磁驱动壳体到内侧的轴承支撑结构，再到中心的传动轴孔，各部件的配合间隙、安装定位特征都做了精准还原，可直接用于传动系统的装配干涉检查、运动仿真演示，也可作为机械设计教学中电磁离合机构的演示案例，帮助理解电动离合器通过电磁力实现动力接合与断开的工作原理，模型的各特征参数均可编辑调整，能够适配不同扭矩规格、不同安装尺寸的设计改型需求。
