可倾斜绘图板收纳式工程作业桌结构设计

　　在工程制图、手工绘图、小型工件测绘作业场景中，常规固定式绘图桌往往存在桌面角度无法适配绘图姿态、绘图工具与图纸收纳分散、作业空间利用率不足的问题，这款带可倾斜绘图板的收纳式工程作业桌，正是针对这类一线作业痛点完成的结构设计。从实际使用逻辑出发，桌体主体采用框架式支撑结构，四条桌腿做等截面方管设计，落地端预留防滑垫安装位，保证整体承重时的稳定性，常规放置状态下的水平桌面区域可满足日常书写、资料摆放、小型零件临时放置的需求，水平桌面的下方设置封闭式储物腔体，腔体内部做简单的分区格挡，可分类存放绘图铅笔、圆规、比例尺、图纸册、橡皮等常用绘图工具，也可放置小型测量量具、待处理的工程文档，避免作业时工具零散摆放占用桌面空间，

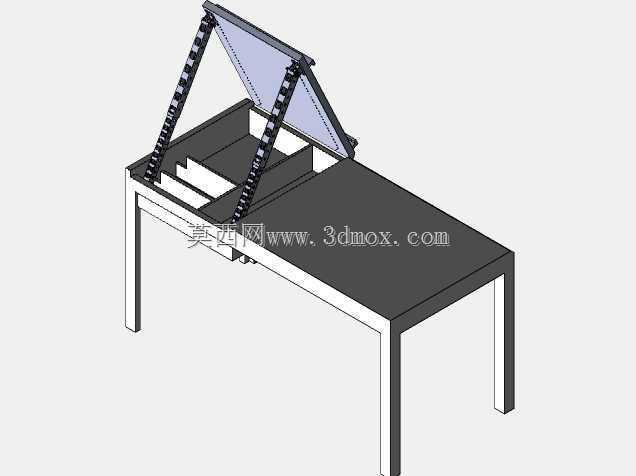

　　减少工具找寻的无效时间。倾斜绘图板通过双侧多档位调节支撑结构与桌体框架连接，支撑构件采用带定位卡槽的铰接支臂，无需额外紧固件即可实现多档位角度锁定，可根据绘图人员的坐姿、绘图习惯调整板体倾斜角度，适配手绘工程图时的视线角度与手臂施力姿态，降低长时间俯身绘图带来的颈椎、腰部疲劳，绘图板的板面做平整硬质处理，可直接固定绘图纸张，也可放置便携式绘图板、小型数字化绘图设备，满足传统手绘与数字化绘图的双重使用需求。当不需要使用倾斜绘图功能时，可将支臂解锁，把绘图板放平至与水平桌面齐平的状态，此时整个桌体可作为普通作业桌使用，拓展了桌面的整体使用面积，可满足临时资料整理、小组讨论摆放资料等场景的使用需求。从安装边界来看，

　　桌体整体尺寸适配常规工程办公室、设计工作室的工位空间，桌腿的安装孔位预留了可调脚垫的安装余量，可适应存在轻微高度差的地面，不需要额外对地面做找平处理即可放置使用；铰接部位的转轴做耐磨衬套设计，长期反复调节角度也不会出现松旷、卡滞的问题，支撑支臂的卡槽做圆角过渡处理，调节时不会出现尖锐边角剐蹭的情况，兼顾使用的安全性。在结构强度设计上，桌体框架的连接部位采用刚性连接，水平桌面可承受不低于50kg的均布载荷，倾斜绘图板在最大倾斜角度下可承受不低于15kg的垂直板面载荷，满足放置绘图工具、手肘倚靠的日常使用强度，不会出现板面变形、支撑失稳的问题。储物腔体的开口设置在水平桌面与倾斜绘图板的衔接位置，取放物品时不需要大幅度俯身，

　　在绘图作业过程中即可顺手拿取所需工具，优化了作业时的操作动线。不同于市面上常见的固定式绘图桌，这款设计将倾斜绘图功能与储物功能整合在常规桌体结构中，不需要额外占用独立的大尺寸空间，既可以作为专业绘图工位使用，也可以作为普通办公作业桌使用，适配多场景的使用需求，对于小型设计工作室、职业院校工程制图实训室、企业技术部临时绘图工位这类空间有限、需要兼顾多种作业功能的场景，具备很高的实用价值。整个结构没有复杂的传动构件，所有零部件均为常规机械加工可实现的结构，加工难度低，后期维护也十分方便，铰接部位仅需定期加注润滑脂即可保证调节顺畅，不需要特殊的维护保养操作。
