阿切里弓用简易瞄准装置结构设计

　　这套瞄准装置主要适配阿切里弓类器材的户外射箭、竞技训练场景使用，核心作用是为射手提供稳定的瞄准参照，修正不同射距下的弹道偏差，帮助射手快速完成目标对准，提升射击动作的一致性与落点精度。从实际使用场景来看，这类简易瞄准具既可以满足入门射箭爱好者的日常练习需求，也能适配休闲射箭活动的基础使用，不需要复杂的多轴调节结构，靠简洁的结构实现可靠的瞄准参照功能，降低器材的调试门槛与维护成本。

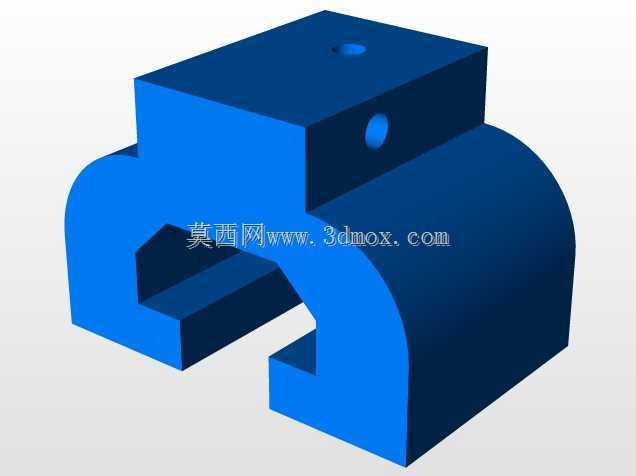

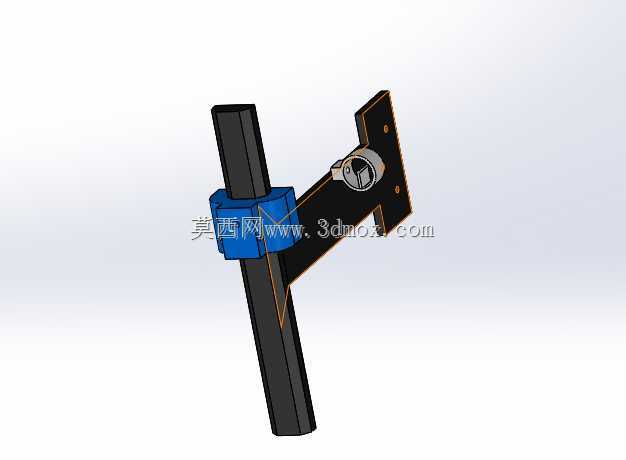

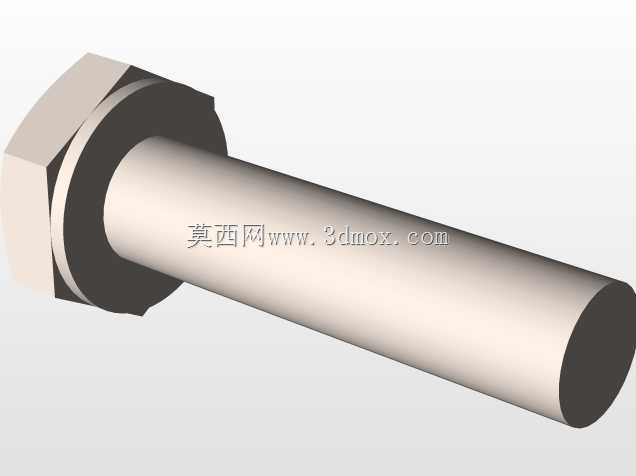

　　从功能特性上看，整套结构分为安装固定基座、纵向调节杆、瞄准基准块三个核心部分。安装基座采用平板式贴附结构，贴合弓身的安装平面设置两个定位安装孔，安装时可通过紧固件直接锁紧在弓身预设的安装位上，基座与弓身的贴合面做了平面度处理，保证安装后不会出现晃动偏移，避免瞄准基准随使用出现错位。纵向调节杆为六边形截面的直杆结构，相比圆杆结构，六边形的棱边可以避免瞄准块在杆上出现周向转动，保证瞄准基准的角度始终保持一致，不需要额外增加防转销钉之类的零件，简化了整体结构。套在纵向杆上的蓝色锁紧滑套是调节结构的核心，滑套的内孔与六边形杆完全适配，侧面设置锁紧螺钉，松开螺钉时滑套可以沿着纵向杆上下滑动，适配不同射距下的瞄准点高度调整，调整到对应位置后拧紧螺钉即可完成位置锁定，调节动作不需要额外工具，徒手就能完成操作，适合户外场地快速调整射距参数。

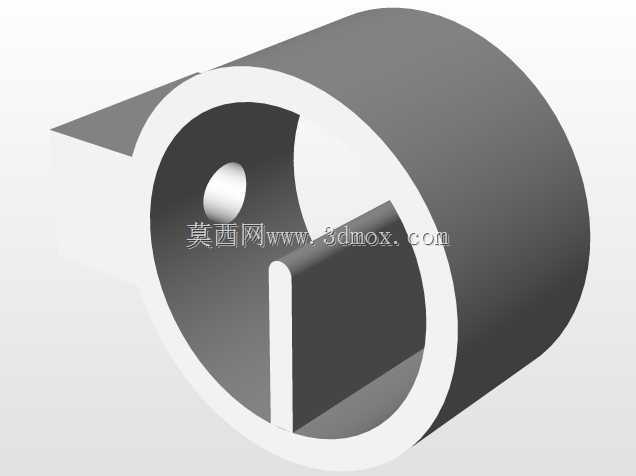

　　设计思路上完全围绕实用优先的原则，没有冗余的装饰结构与复杂的多维度调节功能，针对基础使用场景做了结构减法：去掉了专业竞技瞄准具的横向微调、水平泡、多准星切换这类复杂结构，只保留最核心的高度调节与瞄准基准功能，整体零件数量控制在个位数，加工难度低，普通的机加工或者3D打印都能完成零件制作，后期如果出现零件损坏，替换成本也很低。瞄准基准块设置在安装基座的延伸臂前端，采用内凹式的准星缺口设计，射手瞄准时可以通过缺口快速对准目标，缺口的边缘做了倒角处理，避免尖锐棱角在使用过程中划伤射手，同时也能减少光线反射对瞄准视线的干扰。

　　从安装边界与尺寸适配来看，安装基座的两个安装孔孔距按照常规阿切里弓的安装位标准设置，不需要对弓身做额外打孔改造就能直接安装，纵向调节杆的长度覆盖了10米到50米常用射距的瞄准点调整范围，滑套的锁紧力经过适配设计，既不会因为射击时的震动出现滑位，也不会因为锁紧力过大导致调节时卡顿。整套结构的突出部分都做了圆角处理，安装后不会超出弓身的侧面轮廓太多，避免携行过程中勾挂衣物或者其他装备，整体重量控制得较轻，安装后不会给弓身增加过多额外负载，避免影响弓的重心平衡，进而影响射击时的持弓手感。实际使用过程中，射手只需要根据目标距离调整滑套在纵向杆上的对应高度，锁紧后通过前端的瞄准缺口对准目标即可完成瞄准，操作逻辑简单，新手经过短时间熟悉就能快速掌握使用方法，不需要记忆复杂的调节刻度，适配入门级射箭场景的使用需求。
