詹森麦卡尼莫德莫维门托桁架结构

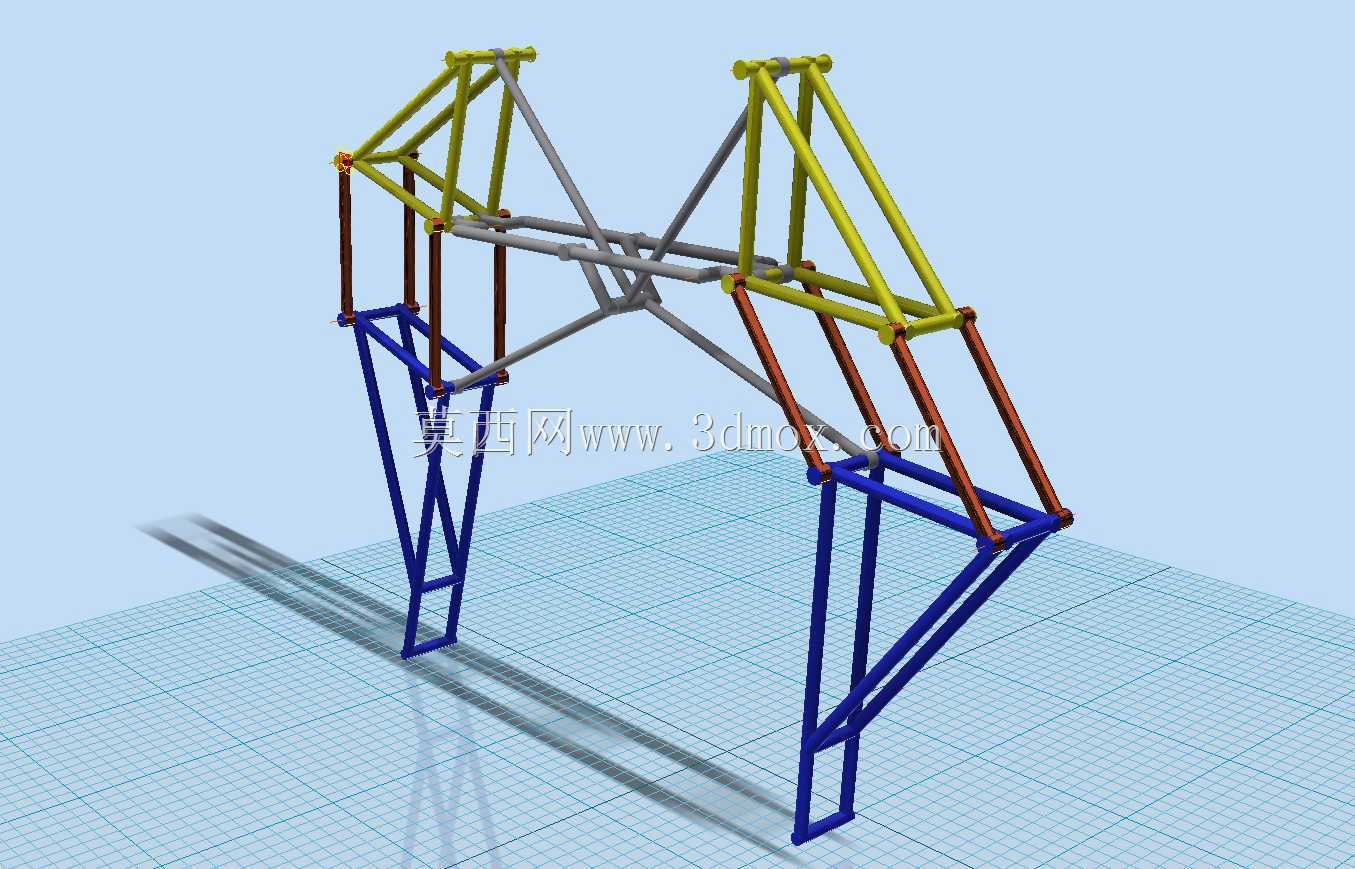

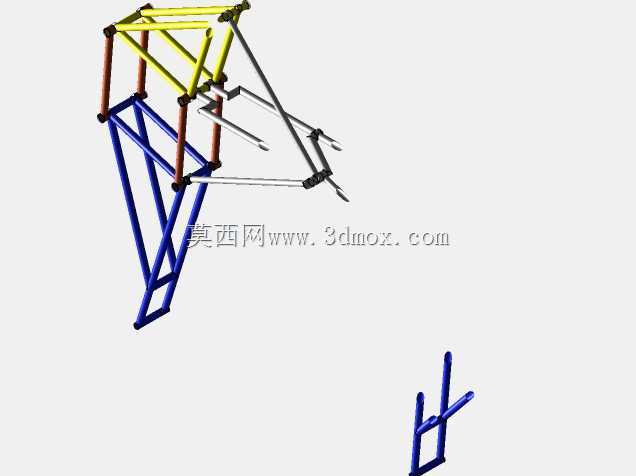

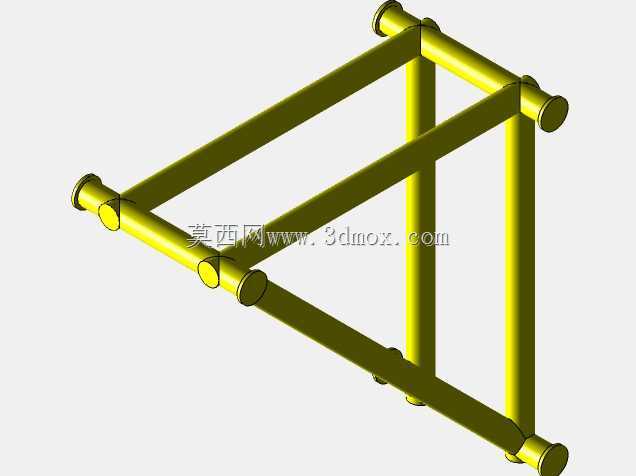

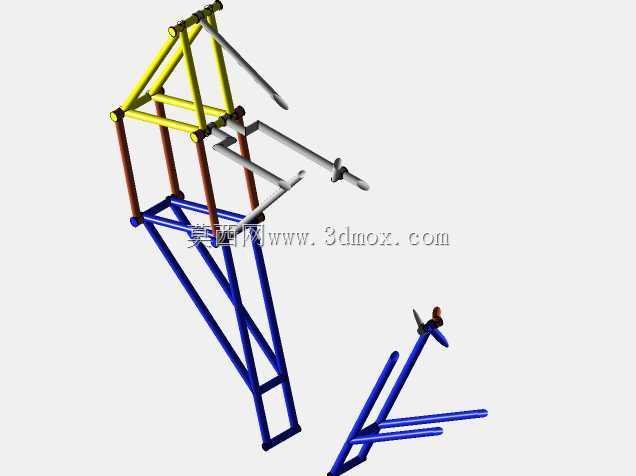

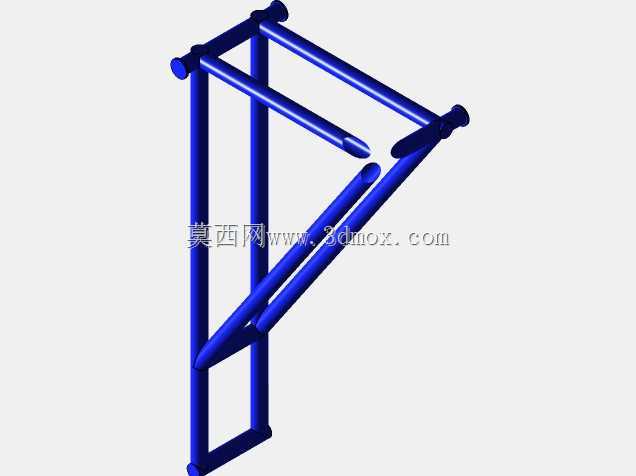

　　该桁架结构采用多色杆件区分不同受力层级的构件，蓝色杆件构成底部竖向支撑单元，直接承接上部荷载并传递至安装基面，每侧竖向支撑采用双斜杆交叉加固形式，抵消水平方向的剪切力，避免支撑段出现侧向失稳。棕色杆件作为中部传力段，衔接底部支撑与顶部承重框架，杆件采用等径圆管截面，在保证抗扭性能的同时控制整体自重，节点处采用同轴对接设计，保证杆件传力路径沿轴线方向，减少节点处的附加弯矩。黄色杆件构成顶部双组三角承重框架，三角构型的几何不变特性可将顶部竖向荷载均匀拆分至两侧传力杆件，两组框架之间通过灰色横向连接杆件形成整体空间约束，避免单组框架出现平面外倾覆。

　　从应用场景来看，这类空间管桁架结构可用于小型场馆入口雨棚支撑、户外临时展架承重、轻型设备检修操作架等场景，相比实腹式支撑结构，管桁架的镂空率更高，风阻系数更低，在户外露天使用时可大幅降低风荷载对结构的水平作用力，减少基础锚固的荷载要求。设计过程中优先遵循受力最短路径原则，所有杆件的轴线均交汇于节点中心点，避免偏心受力导致的节点应力集中，杆件之间的连接采用相贯线切口配合焊接固定，无需额外的连接节点板，既减少了零部件数量，也避免了节点板带来的额外风阻与积灰积水问题。

　　安装边界方面，底部蓝色支撑的下端需预留与基础预埋件的连接端板，端板上开设四个对称布置的螺栓孔，可适配M12膨胀螺栓或化学锚栓的固定要求，安装基面的平面度公差需控制在2mm/m以内，避免支撑安装后出现初始内应力。整体结构的横向跨度可根据实际使用需求调整中部灰色连接杆的长度，单组竖向支撑的高度可通过增减棕色杆件的节段数量实现适配，顶部黄色框架的间距可根据上部承载的面板宽度灵活调整，所有杆件的管径与壁厚可根据实际承载需求做等比例缩放，建模过程中已保留所有杆件的参数化驱动特征，修改截面参数时可自动更新相贯线切口形状，无需重新绘制节点轮廓。

　　结构的受力特性上，竖向荷载作用下所有斜杆均承受轴力，无受弯构件，材料强度利用率可达85%以上，相比传统的角钢焊接桁架，圆管杆件的各向惯性矩一致，抗风、抗震性能更优，在遭遇水平方向冲击荷载时，可通过杆件的微小弹性变形抵消冲击能量，不会出现瞬间脆性断裂。日常使用过程中，杆件表面可根据使用环境做镀锌或喷塑处理，提升耐腐蚀性能，镂空的结构形式也便于后期检修时观察节点焊缝状态，无需拆解结构即可完成全节点的外观检查。针对不同的安装场景，可在顶部黄色框架上预留对应规格的安装孔位，用于固定遮阳板、设备挂载板、照明灯具等附属部件，中部横向连接杆上也可按需增设临时挂载点，满足临时布线、小型工具挂载的使用需求。
