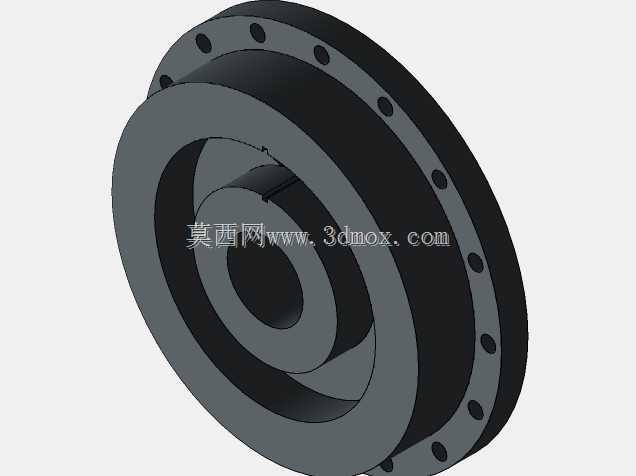

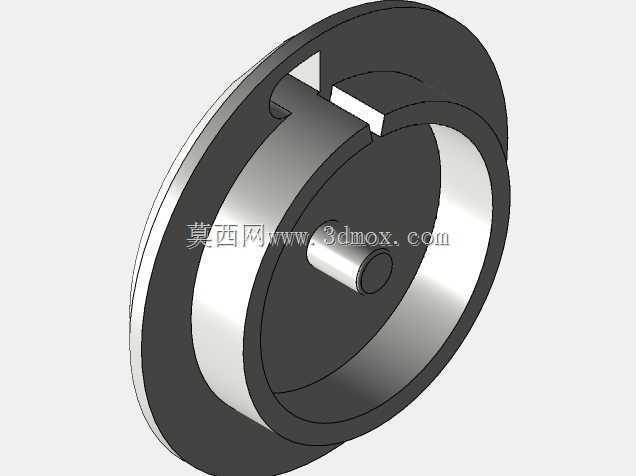

带安装法兰的双列嵌套回转轮盘结构

　　这类带周向安装孔的双层嵌套轮盘结构，常应用在需要同轴回转传动、同时对安装同轴度有较高要求的动力传递场景中，比如中小型物料输送设备的从动轮支撑端、轻工包装设备的导辊安装座、或是小型流体输送设备的叶轮定位基座。从实际使用场景来看，该结构不需要额外加装定位衬套，依靠自身阶梯式的内孔结构就能实现不同直径轴段的适配，外层法兰盘上的均布通孔，可直接通过螺栓与设备的安装墙板完成固定，安装过程中不需要额外加工定位止口，法兰端面的平面度公差控制在IT7级范围内，就能保证安装后轮盘的回转端面跳动控制在0.02mm以内，避免运转过程中出现偏磨、异响的问题。

　　从结构设计逻辑来看，该轮盘采用双层嵌套的同轴结构，外层为带安装孔的法兰连接盘，内层为两级阶梯式的轴套结构，中间通过环形的辐板完成内外层的刚性连接，辐板厚度根据实际承载扭矩做匹配设计，常规轻载场景下辐板厚度取法兰外径的1/12即可满足强度要求，同时能有效控制整体重量，降低转动惯量。法兰盘上的安装孔采用等圆心角均布设计，孔位数量根据法兰外径匹配，通常为8到12个，孔径比配套安装螺栓大0.5mm，既可以补偿安装过程中的微小位置误差，也能保证螺栓拧紧后连接面的压紧力均匀分布，避免局部应力集中导致法兰盘变形。内层的阶梯内孔，大直径段用于容纳轴端的定位台阶，小直径段与传动轴采用间隙配合，配合公差选H7/h6即可满足多数中低速回转场景的使用需求，内孔表面粗糙度控制在Ra1.6，能有效减少轴与孔之间的磨损，延长部件的更换周期。

　　在安装边界方面，这类轮盘的轴向尺寸控制较为紧凑，法兰盘的厚度通常为整体轴向长度的1/5，安装后突出设备墙板的长度仅为内层轴套的伸出段，不会占用过多的设备内部空间，适合在安装空间受限的紧凑型设备中使用。轮盘的内外径比例经过优化，外层法兰外径为内层轴套大端直径的1.8倍，既保证了安装螺栓的布置空间，也不会因为外径过大导致与周边其他运动部件发生干涉。实际应用中，该结构可以根据使用场景的不同，在辐板位置预留减重孔，或是在内孔中加装轴瓦、密封件等附属部件，适配有防尘、润滑需求的使用场景。比如在粉尘较多的粮食加工输送设备中使用时，可以在内孔的外端加装毡圈密封槽，搭配标准毡圈就能实现粉尘防护，避免杂物进入轴孔配合面造成磨损；在有润滑需求的传动场景中，可以在法兰辐板位置加工注油孔，直通内孔配合面，实现运转过程中的在线注油润滑，不需要拆解设备就能完成维护操作。

　　从受力角度分析，该结构的应力集中点主要分布在辐板与内外层筒体的连接位置，设计时在连接位置做了R2到R3的圆角过渡，能有效分散运转过程中传递的扭矩与径向载荷，避免长期交变载荷作用下出现疲劳裂纹。轮盘的材质通常选用灰铸铁HT200即可满足多数常规场景的强度要求，铸件经过时效处理后再进行机加工，能有效消除内应力，避免加工后出现变形导致尺寸超差；如果应用在载荷较大、冲击较强的场景中，也可以选用45号钢锻造毛坯加工，整体强度能提升40%以上，适配更高扭矩的传动需求。实际选型过程中，需要根据传动轴的直径先确定内层阶梯孔的尺寸，再根据安装面的螺栓分布圆直径匹配外层法兰的孔位参数，保证安装时不需要对设备原有安装面进行二次加工，就能实现直接替换安装，降低设备改造与维护的成本。
