带防尘罩杆端连接液压缓冲阻尼部件

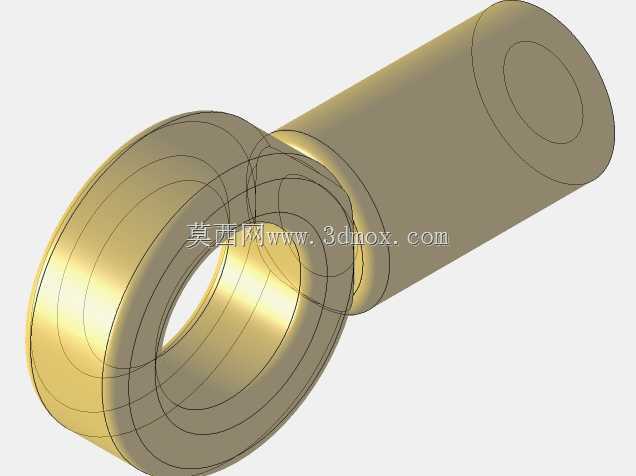

　　这款带杆端关节连接的液压阻尼缓冲部件，常被应用在自动化生产线的工位阻挡、物流输送线的末端缓停、小型工程机械的操作杆复位缓冲、健身器材的阻力调节等场景中，核心作用是将运动部件的动能通过液压油的节流作用转化为热能耗散，避免刚性碰撞带来的结构变形、噪音过大以及零部件疲劳损坏问题。从结构设计来看，上端采用杆端关节轴承作为连接端，这类连接结构可以补偿安装过程中出现的小角度同轴度偏差，降低对安装支座的加工精度要求，即使安装面存在1-2度的角度偏差，也不会在活塞杆上产生附加的侧向弯矩，能有效延长密封件的使用寿命。活塞杆表面做了硬质氧化处理，表面粗糙度控制在Ra0.8以下，保证和密封件配合时的摩擦阻力稳定，不会出现爬行卡顿的问题。

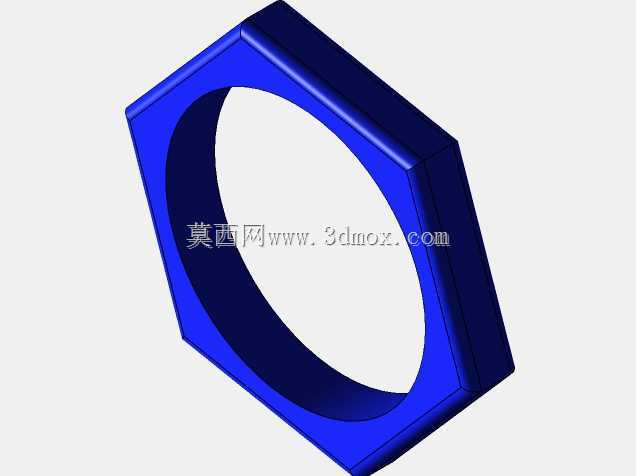

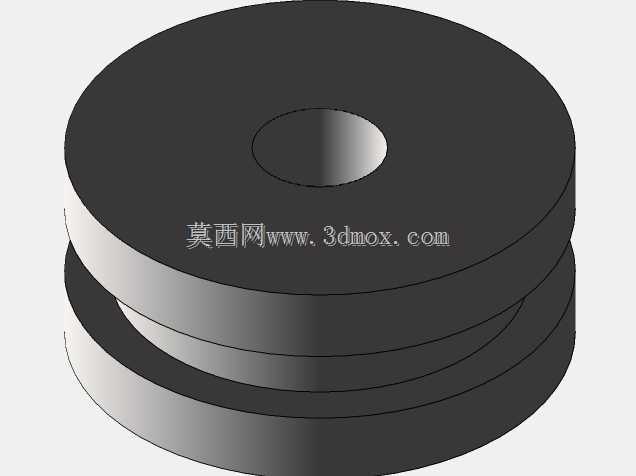

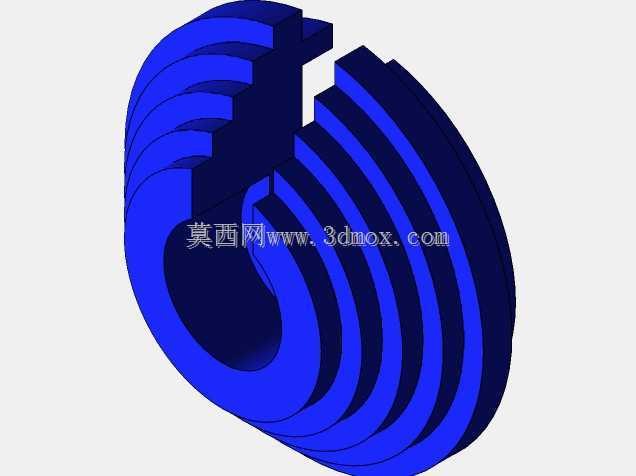

　　活塞杆上端套有蓝色的波纹防尘罩，采用耐油橡胶材质，可在多尘、有切削液飞溅的车间环境下阻挡粉尘、金属碎屑附着在活塞杆表面，避免杂质被带入油缸内部刮伤密封件和缸筒内壁。缸筒部分采用透明可视化设计，在做功能验证阶段可以直接观察内部液压油的液位、油液流动状态以及活塞的运动行程，方便调试阶段快速排查节流孔堵塞、油液含气导致的缓冲力不稳定问题。活塞部分配置了组合式密封件，包含格莱圈和O型圈的双层密封结构，既保证活塞和缸筒之间的动密封效果，减少内泄漏，又能控制活塞运动的摩擦阻力在合理区间，不会因为密封过紧导致缓冲响应滞后。下端的锁紧螺母采用六角加法兰面的结构，安装时可以通过法兰面压紧安装支座的表面，不需要额外加装平垫圈，防松性能更好，

　　螺母和缸筒之间还配置了蓝色的密封挡圈，避免外部杂质从下端安装缝隙进入缸体内部。设计过程中，首先根据目标应用场景的最大冲击载荷确定活塞的有效承压面积，再根据需要的缓冲行程确定活塞杆的伸出长度，这款部件的总行程控制在50mm，完全覆盖多数小型工位缓冲的行程需求，安装时上端杆端轴承的内孔直径为8mm，下端缸体的安装螺纹为M18×1.5，安装边界上，整体最大外径为32mm，完全收缩状态下的总长度为112mm，完全伸出状态下总长度为162mm，在做安装空间校核时，只需要预留直径35mm、长度170mm的安装空间即可，不会和周边的结构件产生运动干涉。在节流结构设计上，活塞上设置了常通节流孔和单向阀组合结构，当缓冲部件被压缩时，单向阀关闭，

　　液压油只能通过常通节流孔从活塞上腔流到下腔，产生稳定的缓冲阻力；当活塞杆复位时，单向阀打开，油液可以快速通过单向阀流回上腔，实现快速复位，不会出现回程卡顿的问题。这类阻尼部件在实际选型时，需要根据运动部件的质量、运动速度计算需要的缓冲吸能量，确保部件的额定吸能值大于实际工况的最大冲击能量，避免缓冲失效。在装配过程中，需要保证缸筒内部的清洁度，所有零部件在装配前都要经过煤油清洗、高压空气吹净的工序，注入的液压油要经过精度不低于10μm的滤油机过滤，避免杂质堵塞节流孔导致缓冲力异常。和普通的弹簧缓冲结构相比，这类液压阻尼缓冲的缓冲力曲线更平缓，不会在缓冲末端出现冲击力陡增的问题，对运动部件的保护效果更好，尤其适合对冲击控制要求较高的精密装配工位，能有效避免因为刚性碰撞导致的装配精度下降问题。在户外使用场景下，还可以将防尘罩的材质更换为耐紫外线的氯丁橡胶，密封件更换为耐高低温的氟橡胶材质，满足-20℃到80℃的工作环境温度要求，拓展部件的适用场景。
