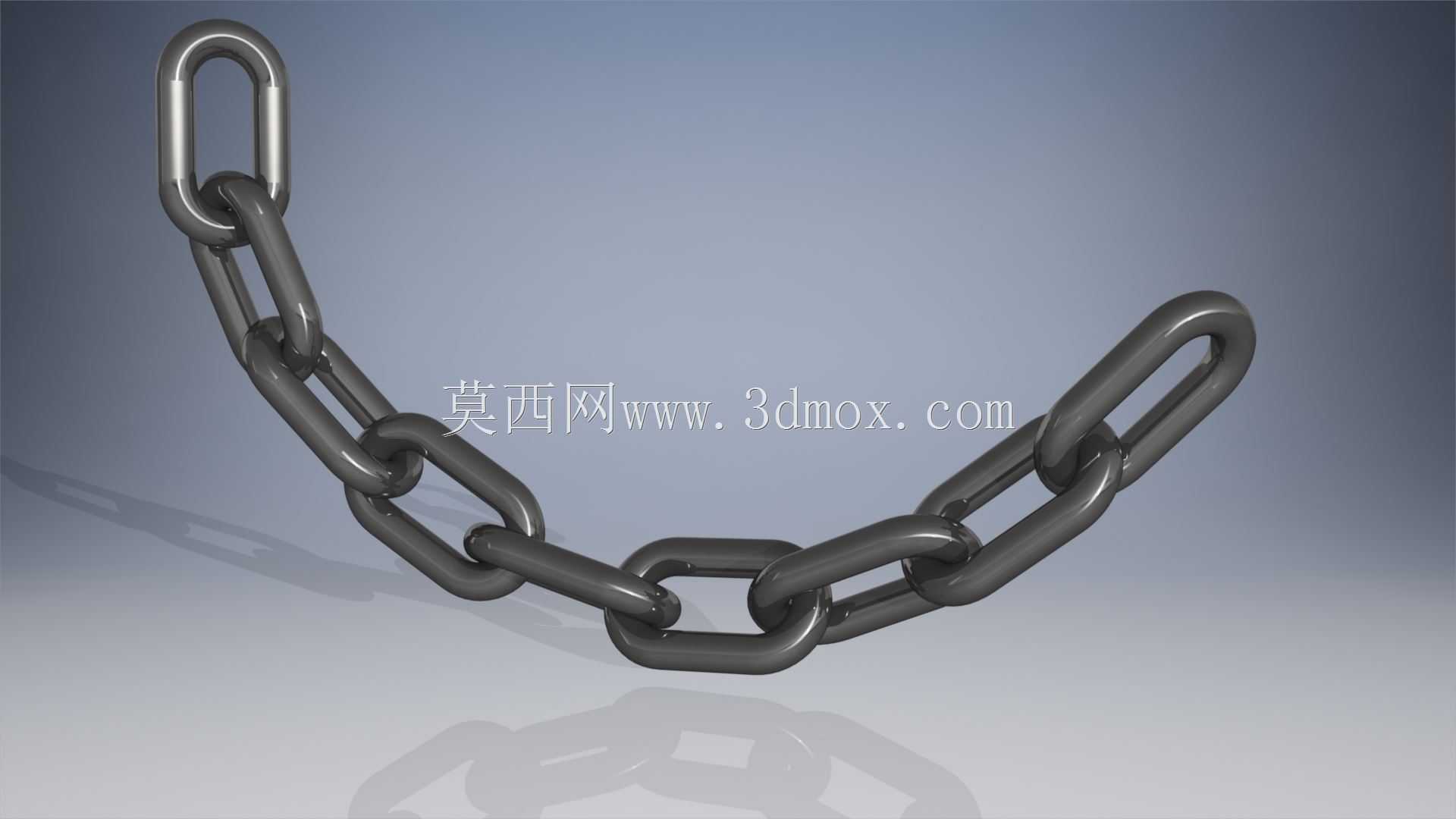

金属链条连接结构三维设计

　　在起重吊装、物料输送、传动牵引等多个工业场景中，金属链条都是应用极为广泛的受力构件，小到轻型设备的限位牵拉，大到重型载荷的起吊转运，不同规格的链条承担着传递拉力、约束位移、承载重量的核心作用。本次设计的链条结构，从实际工程受力需求出发，先明确链节的受力边界：单节链环采用闭环锻压成型结构，相邻链环之间采用互扣套接的连接方式，不存在额外的销轴类连接件，避免了销轴脱落、剪切断裂的失效风险，这种互扣结构也让链条在受拉时能自动调整受力角度，适配多方向的牵拉载荷，不会因为受力方向偏斜出现局部应力集中。

　　从设计思路来看，首先确定链环的截面形态，采用椭圆形截面而非圆形截面，在同等截面面积下，椭圆形截面的链环在互扣接触位置的接触面积更大，能有效降低接触应力，减少长期交变载荷下的接触疲劳磨损，同时椭圆形截面在链环弯曲成型时，内侧的材料流动更均匀，不会出现圆形截面弯制时内侧材料堆积、外侧壁厚减薄的问题，能保证链环各个位置的力学性能一致性。链环的外形尺寸经过反复校核，单节链环的内长、内宽尺寸严格匹配相邻链环的外轮廓尺寸，套接后相邻链环之间的活动间隙控制在合理范围，间隙过小会导致链条弯折时卡滞，无法适配链轮啮合或者小半径转弯的输送场景，间隙过大则会在受冲击载荷时出现链环之间的刚性撞击，加速链环表面的磨损，同时还会降低链条整体的定位精度，在用于精准牵引的场景下出现行程误差。

　　在安装边界的考量上，这种互扣式链条不需要额外的连接辅件，端部可以直接搭配卸扣、吊钩等标准五金件使用，不需要对链环进行二次加工，适配市面上绝大多数标准起重吊具、输送链轮的安装尺寸，不管是替换现有设备上的磨损链条，还是用于新设备的传动系统设计，都能直接匹配安装位，不需要额外调整安装空间。从功能特性来说，该链条结构在受拉时，每一节链环的受力都会均匀传递到相邻的两个链环上，不会出现单节链环独立承载的情况，当链条绕过链轮或者导向轮时，链环之间的转动是平滑的铰接运动，摩擦阻力小，长期运行下的磨损量更低，相比带传动的结构，链条传动不存在打滑问题，传动比精准，承载能力更强，能在高温、高湿、多粉尘的恶劣工况下稳定工作，不会像橡胶带那样出现老化、腐蚀失效的问题。

　　在实际应用中，这类链条除了常规的起重、输送场景，还可以用于设备的安全防护限位，比如大型设备的检修门安全牵拉、高空作业平台的防坠结构，利用链条的刚性牵拉特性，在达到最大牵拉行程时提供可靠的限位约束，避免设备超行程运行出现安全事故。设计过程中还考虑了链条的弯折半径，通过控制单节链环的长度比例，保证链条能顺畅绕过最小直径的导向轮，不会出现链环卡滞在导向轮槽内的情况，同时链环表面的过渡位置全部做了圆弧倒角处理，没有尖锐的棱角，一方面避免安装使用过程中划伤操作人员，另一方面也能减少应力集中点，提升链条的抗疲劳寿命，在反复承受交变拉压载荷的场景下，不会在棱角位置萌生疲劳裂纹。

　　从结构细节来看，每一节链环的对接位置采用全周熔接的工艺结构，焊接位置的强度不低于链环本体材料的强度，焊接后做打磨平整处理，保证链环外轮廓光滑，不会因为焊接凸起影响和链轮的啮合精度，也不会在套接位置出现卡滞。链条整体没有多余的附属结构，结构简单可靠，维护成本极低，日常使用只需要定期在链环互扣位置涂抹润滑脂，减少摩擦磨损即可，不需要像带销轴的链条那样定期检查销轴的防松情况、更换磨损的销轴，能大幅降低设备的运维工作量。在不同的使用场景下，只需要调整链环的截面尺寸、单节链环的长度比例，就能适配不同的载荷等级需求，从轻载的手动牵拉链条到大载荷的重型起重链条，都可以基于这个基础结构调整参数完成设计，结构通用性极强。
