非兼容款Xbox手柄迷你操纵摇杆结构

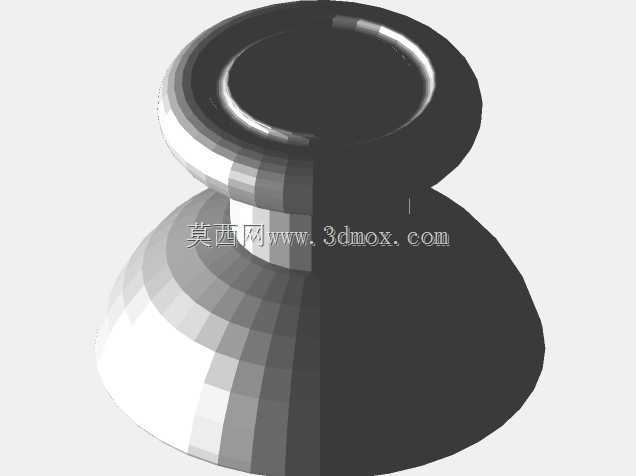

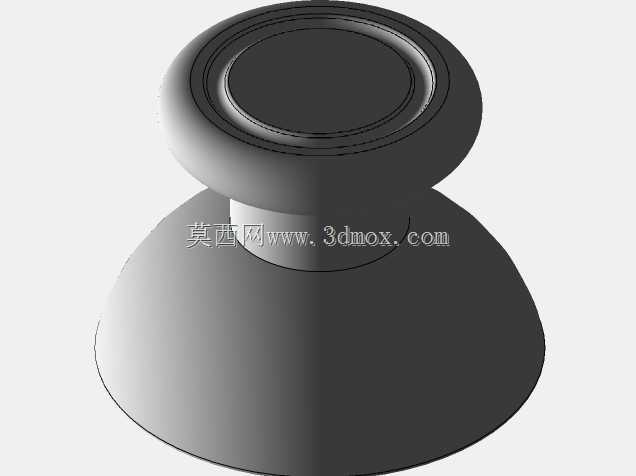

　　这类迷你操纵摇杆主要应用在游戏手柄的操控输入场景中，作为玩家与游戏设备交互的核心部件，承担着方向输入、视角调整等核心操控功能，日常使用中需要承受高频次的往复扳动、按压操作，对结构的耐磨性能、复位精度都有较高要求。和常规Xbox One原装摇杆不同，这款非兼容款的内部结构做了针对性调整，适配特定改装手柄或者第三方定制手柄的安装需求，无法直接替换原装摇杆使用，在结构设计上首先考虑的是操作手感的一致性，同时兼顾内部空间的适配性。从外形来看，摇杆整体分为顶部操作帽、中部支撑柱、底部摆动基座三个部分，顶部操作帽做了内凹的圆弧过渡设计，边缘带有多层环形凸台，既可以增加手指接触时的摩擦力，避免长时间操作打滑，也能在结构上提升操作帽的结构强度，

　　减少频繁按压导致的顶部开裂问题。中部支撑柱的直径做了优化，既保证足够的抗弯折强度，避免大力扳动时出现柱体断裂，也不会因为直径过大占用过多手柄内部的安装空间，支撑柱和顶部操作帽采用过盈配合的连接方式，不需要额外粘接就能保证连接牢固，长期使用不会出现操作帽松脱转动的问题。底部摆动基座采用大直径的圆弧底座设计，摆动角度控制在常规手柄摇杆的通用行程范围内，保证扳动到极限位置时不会和手柄外壳发生干涉，基座底部预留了电位器或者霍尔元件的安装位，能够匹配对应的信号采集组件，将物理摆动量转化为电信号传输给手柄主控板。设计过程中首先要确定摇杆的摆动中心位置，这个位置直接决定了摇杆的操作行程和扳动手感，中心位置过高会导致扳动相同角度时顶部偏移量过大，

　　容易触碰手柄外壳的开孔边缘，中心位置过低则会导致操作行程过短，操控精度下降，需要结合手柄外壳的开孔尺寸、内部主控板的安装高度反复校核摆动边界，确保全行程摆动过程中没有结构干涉。安装边界方面，摇杆整体的安装定位基准为底部基座的下表面，安装时需要将基座卡入手柄内部的定位卡槽中，基座的外径尺寸和卡槽的内径做小间隙配合，保证基座安装后不会出现径向窜动，顶部操作帽高出手柄外壳表面的高度控制在适合拇指操作的范围，既不会因为突出过高容易被误碰，也不会因为突出过短导致拇指操作时打滑。内部结构上，这款摇杆没有沿用原装摇杆的卡扣固定方式，而是采用了适配第三方外壳的定位柱结构，安装时不需要额外的固定螺丝，依靠周边的壳体筋位就能完成压紧固定，装配效率更高，

　　同时在摆动摩擦的接触位置做了耐磨结构设计，减少长期往复摆动带来的磨损量，避免使用一段时间后出现摇杆虚位、漂移的问题。在实际选型替换时，需要注意这款摇杆的安装孔位、信号引脚定义和原装摇杆存在差异，不能直接通用，必须匹配对应的改装手柄主板才能正常使用，其操作力的调校偏向紧凑跟手的风格，扳动时的阻尼感均匀，回中力度适中，既不会因为阻尼过小导致操控过于灵敏难以精准定位，也不会因为阻尼过大导致长时间操作手指疲劳。结构建模过程中，需要重点关注各个配合面的公差设置，支撑柱和操作帽的过盈量要控制在合理范围，过盈量太大会导致装配困难，甚至撑裂操作帽，过盈量太小则容易出现松脱；基座和定位卡槽的间隙要考虑塑料件的成型收缩率，避免生产装配时出现卡滞或者松动的问题；摆动副的接触位置要预留足够的耐磨间隙，同时保证摆动过程中没有多余的旷量，确保操控信号的输出线性度符合使用要求。
