这套盘形凸轮直动从动件机构,是自动化进给、轻工包装、纺织机械里极为常见的间歇往复执行单元,核心功能是把凸轮轴的连续旋转运动,转化为从动件端的规律直线往复动作,相比气缸、电缸类直动执行元件,纯机械结构的凸轮机构不需要额外的气路、电控信号配合,只要输入轴保持定速转动,就能输出完全固定时序的往复动作,动作同步性、重复定位精度在高速工况下远高于普通气动元件,在每分钟数百次往复的高速送料、压合、工位切换场景里,这类机构的可靠性优势非常突出。

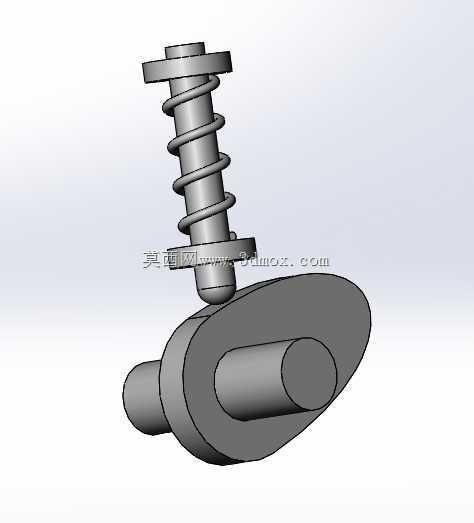

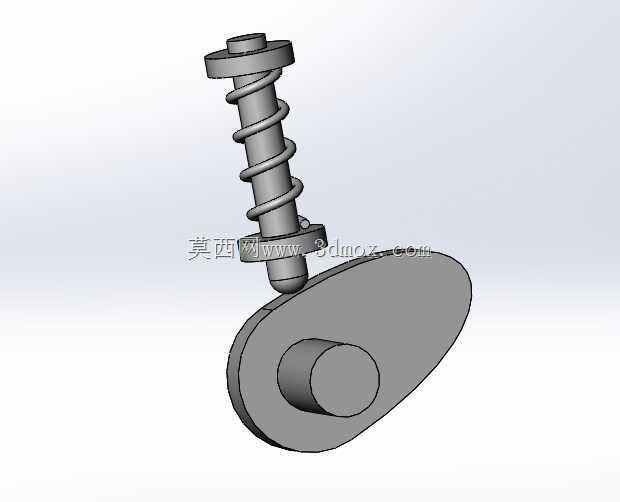

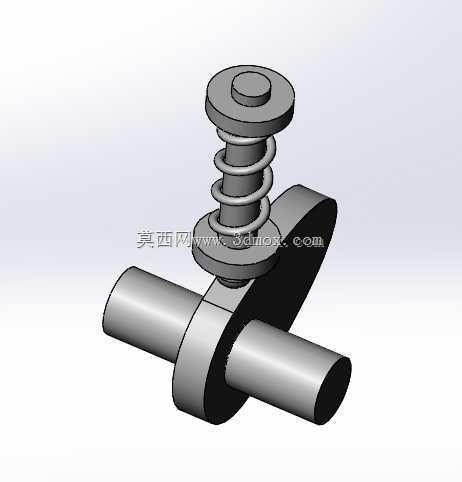

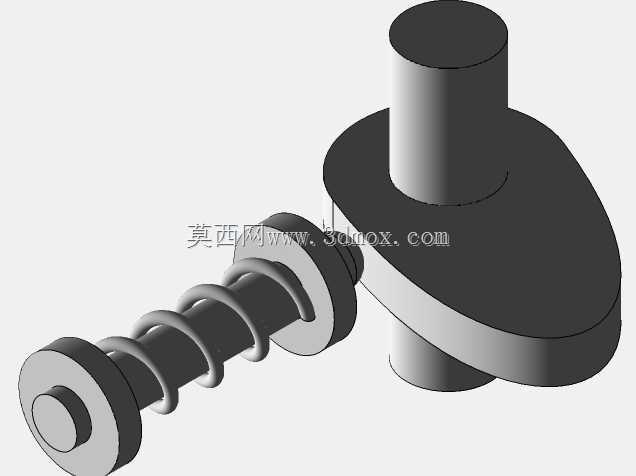

从结构组成来看,整套机构包含偏心盘形凸轮、球头直动从动杆、复位压缩弹簧、从动杆导向支座、凸轮安装轴几个核心部分。凸轮的轮廓曲线是整套机构的设计核心,实际选型设计时,要先根据工艺需求确定从动件的行程、升程段运动规律、回程段运动规律以及远休止、近休止的对应角度,比如送料场景常用等速运动曲线保证送料速度平稳,高速轻载场景会选用正弦加速度曲线减少刚性冲击,避免从动件和凸轮表面出现跳脱、撞击的问题。这套结构里从动件端部采用球头设计,相比平底从动件,对凸轮轮廓的加工精度容错率更高,同时接触应力更小,不需要额外做端面的耐磨堆焊处理,适合中小载荷的往复动作场景。

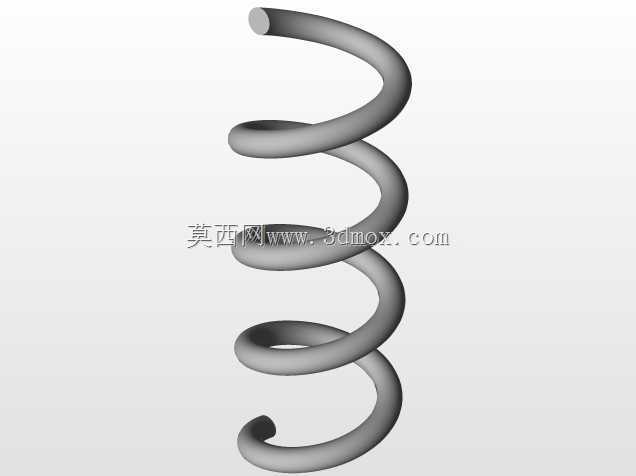

复位弹簧的参数匹配是很多新手设计时容易出问题的环节,弹簧的预紧力不能过小,否则凸轮在回程段转动时,从动件会因为惯性脱离凸轮表面,出现动作时序错乱、撞击异响的问题;预紧力也不能过大,否则会大幅增加凸轮和从动件接触表面的磨损,同时提升驱动轴的输入扭矩损耗。实际设计时要先核算从动件的运动质量、最高往复速度下的惯性力,再结合工作端的负载阻力,预留15%左右的预紧力余量,同时要校核弹簧的压缩行程,保证从动件到达最高升程位置时,弹簧的压缩量在材料允许的极限范围内,避免出现弹簧压并失效的问题。
安装边界方面,这套机构的核心安装基准是凸轮轴的回转中心与从动杆的导向轴线,两者必须保持垂直且共面,安装时如果出现偏角,会导致从动杆受到侧向分力,不仅会加剧导向孔的磨损,还会出现从动杆卡滞、动作不到位的问题。导向支座的长度要根据从动杆的直径做匹配,一般导向长度不小于从动杆直径的1.5倍,才能保证直动过程的稳定性,避免杆体出现偏摆。凸轮和安装轴之间要采用平键连接做周向固定,同时要做轴向限位,避免高速转动时凸轮出现轴向窜动,导致从动件的接触位置偏移轮廓设计范围。
实际应用场景里,这类机构常被用在小型包装机的送膜压合工位、订书机类轻工产品的冲压执行端、自动装配线的工件顶起工位,只要更换不同轮廓曲线的凸轮,就能快速调整从动件的动作时序和行程,不需要改动整体安装结构,设备改造成本极低。日常维护时只需要定期在凸轮和从动件的接触位置涂抹润滑脂,检查复位弹簧的弹力衰减情况,就能保证长期稳定运行,相比其他电控类执行元件,后期维护成本几乎可以忽略。在建模过程中,要重点注意凸轮轮廓曲线和从动件球头的配合干涉检查,尤其是升程起始和结束的过渡段,要保证运动过程中两者始终保持接触,没有间隙或者卡滞的情况,同时要预留弹簧的安装空间,避免弹簧压缩时和导向支座内壁出现摩擦。
