外啮合齿轮泵三维结构设计

　　在液压传动与低压流体输送场景中，外啮合齿轮泵是应用占比极高的动力元件，这套三维结构完整还原了其核心装配关系与功能实现逻辑。从实际工况适配来看，这类齿轮泵常被集成在机床液压站、小型工程机械供油回路、润滑系统集中供油单元中，依靠密闭容腔的容积变化完成流体吸排，可输送粘度范围适配润滑油、液压油、低腐蚀性工业流体，不适合输送含大颗粒杂质的介质，避免齿面磨损与侧板刮伤。

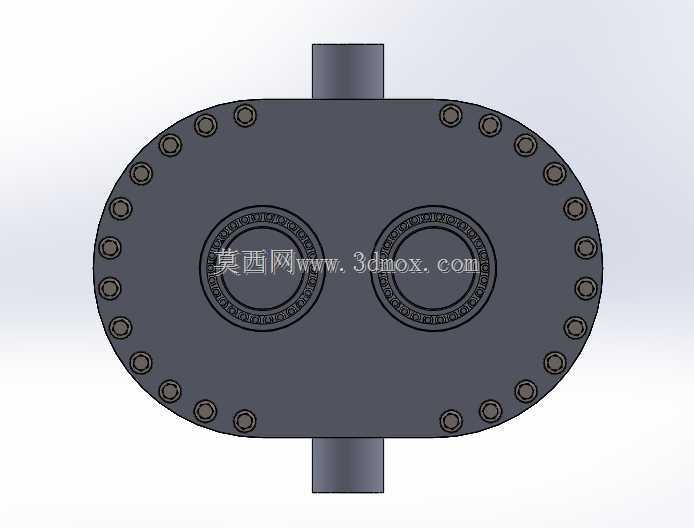

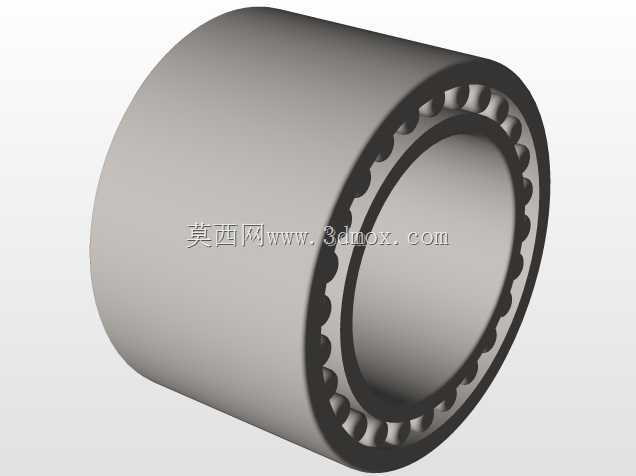

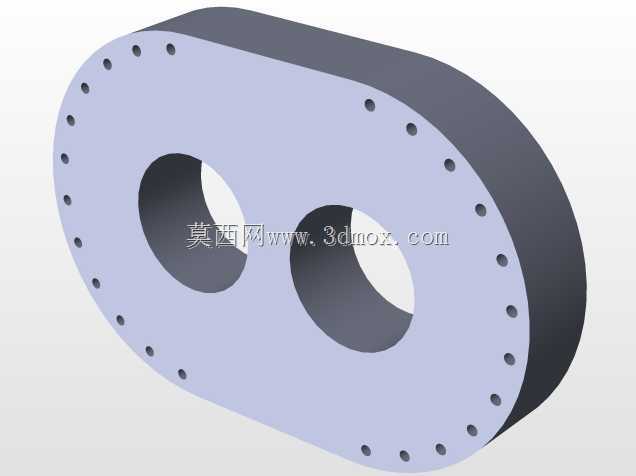

　　整套结构的设计逻辑围绕容积效率提升与泄漏控制展开，泵体采用分体式端盖压紧结构，沿齿轮分度圆周边均匀布置紧固螺栓，保证泵腔结合面的密封压力均匀，避免高压侧流体沿结合面外泄。进出油口采用轴向圆柱接口设计，接口内径与齿轮齿宽、模数匹配，保证吸油侧流道阻力处于合理区间，避免吸空引发的气蚀问题。主动齿轮轴伸出端设置轴封结构，端盖与齿轮轴配合处嵌入滑动轴承衬套，衬套油槽与泵腔低压侧连通，依靠泵自身输出的压力油完成润滑，无需额外配置润滑管路，简化了整机安装后的运维流程。

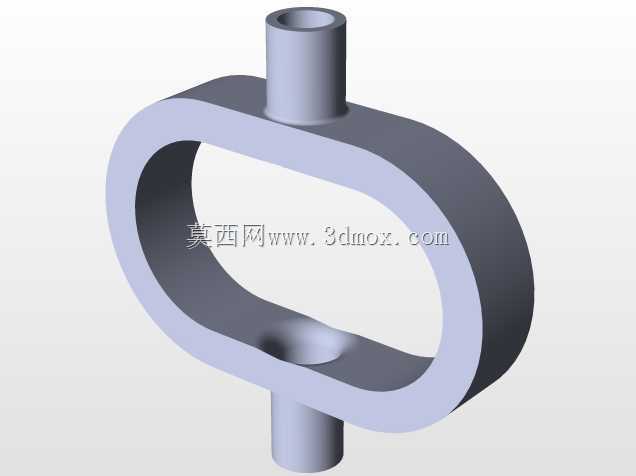

　　建模过程中严格遵循齿轮啮合的几何约束，两齿轮中心距按照标准齿轮无侧隙啮合公式计算确定，齿顶圆与泵体内腔的径向间隙控制在合理公差范围内，既避免齿顶与泵腔内壁刮擦，又能减少径向泄漏量；齿轮端面与端盖之间的轴向间隙通过垫片厚度调整，这一间隙是影响齿轮泵容积效率的核心参数，建模时预留了垫片装配的空间，可根据实际加工精度调整间隙值。从安装边界来看，泵体整体为近似腰圆形结构，紧固螺栓孔的中心距、伸出轴的轴径与键槽尺寸、进出油口的中心高度均符合常规液压泵的安装尺寸规范，可直接替换同规格的现有齿轮泵产品，无需对安装基座做额外改造。

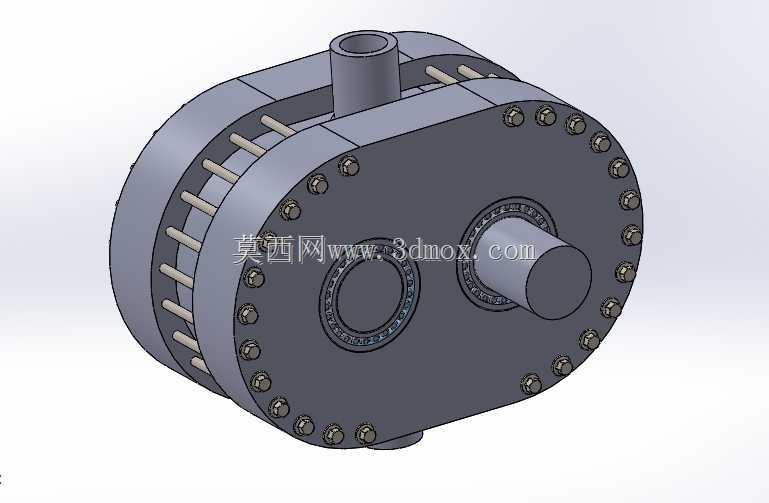

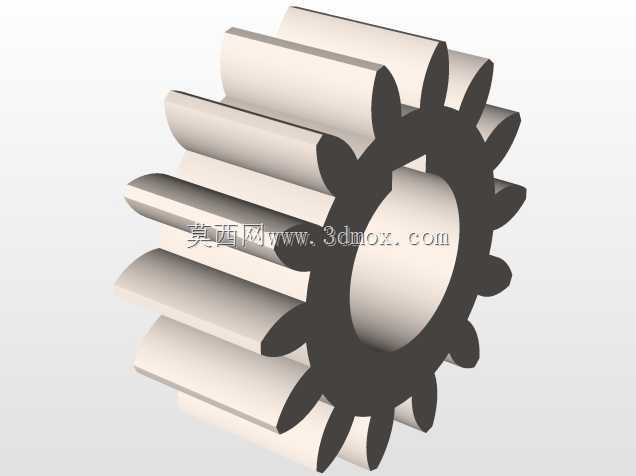

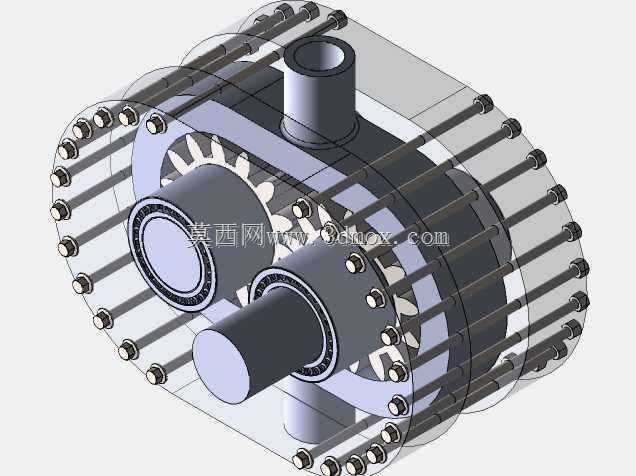

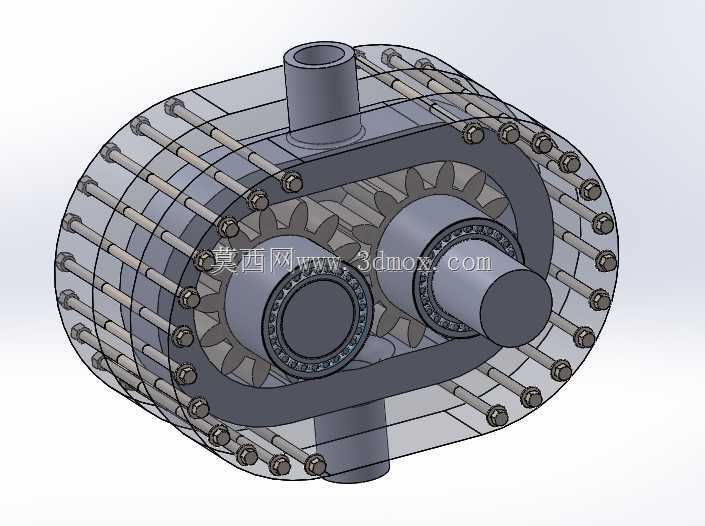

　　结构细节上，泵体外部的横向拉紧杆用于增强两端盖的连接刚性，避免泵在高压工况下出现端盖外鼓变形，导致轴向间隙增大、效率下降。齿轮采用直齿圆柱齿轮结构，加工工艺性好，啮合过程中传动平稳，流量脉动控制在常规外啮合齿轮泵的标准范围内，适合对流量稳定性要求不是极高的中低压工况。整套模型完整呈现了所有零件的装配层级，从泵壳、端盖、齿轮轴、紧固螺栓到密封衬套均做了实体建模，可直接用于装配干涉检查、工程图导出，也可作为液压系统教学演示、泵类产品改型设计的基础参考，帮助设计人员快速理解齿轮泵的工作原理与结构细节，减少前期方案设计的重复建模工作量。在实际选型适配时，可根据系统所需的流量、压力参数，调整齿轮模数、齿宽与转速参数，基于这套基础结构快速完成参数化改型，匹配不同工况的使用需求。
