手轮驱动螺旋压紧工装结构设计

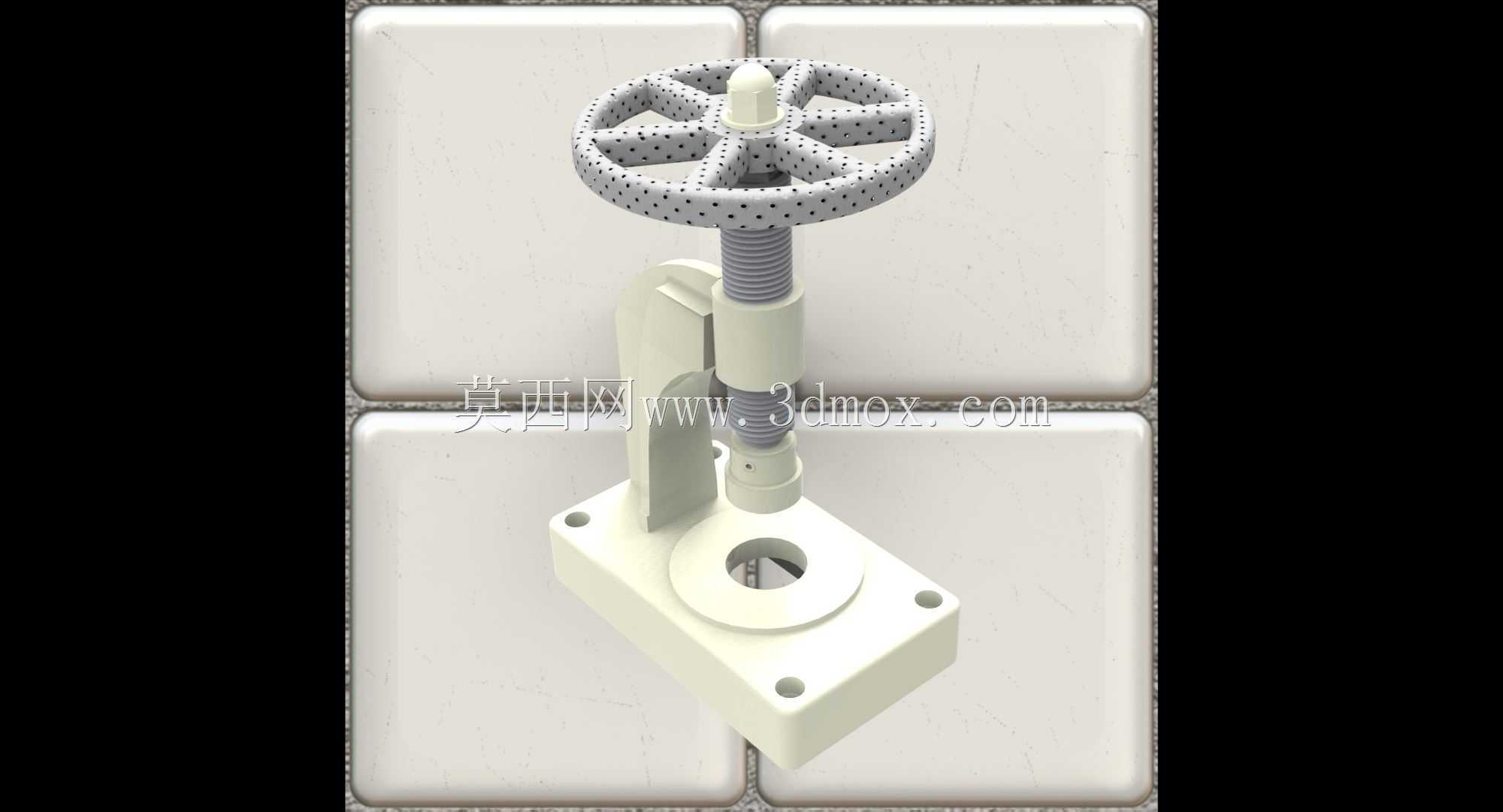

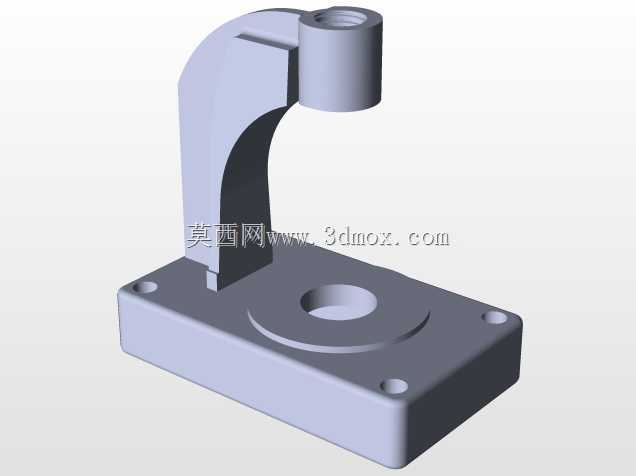

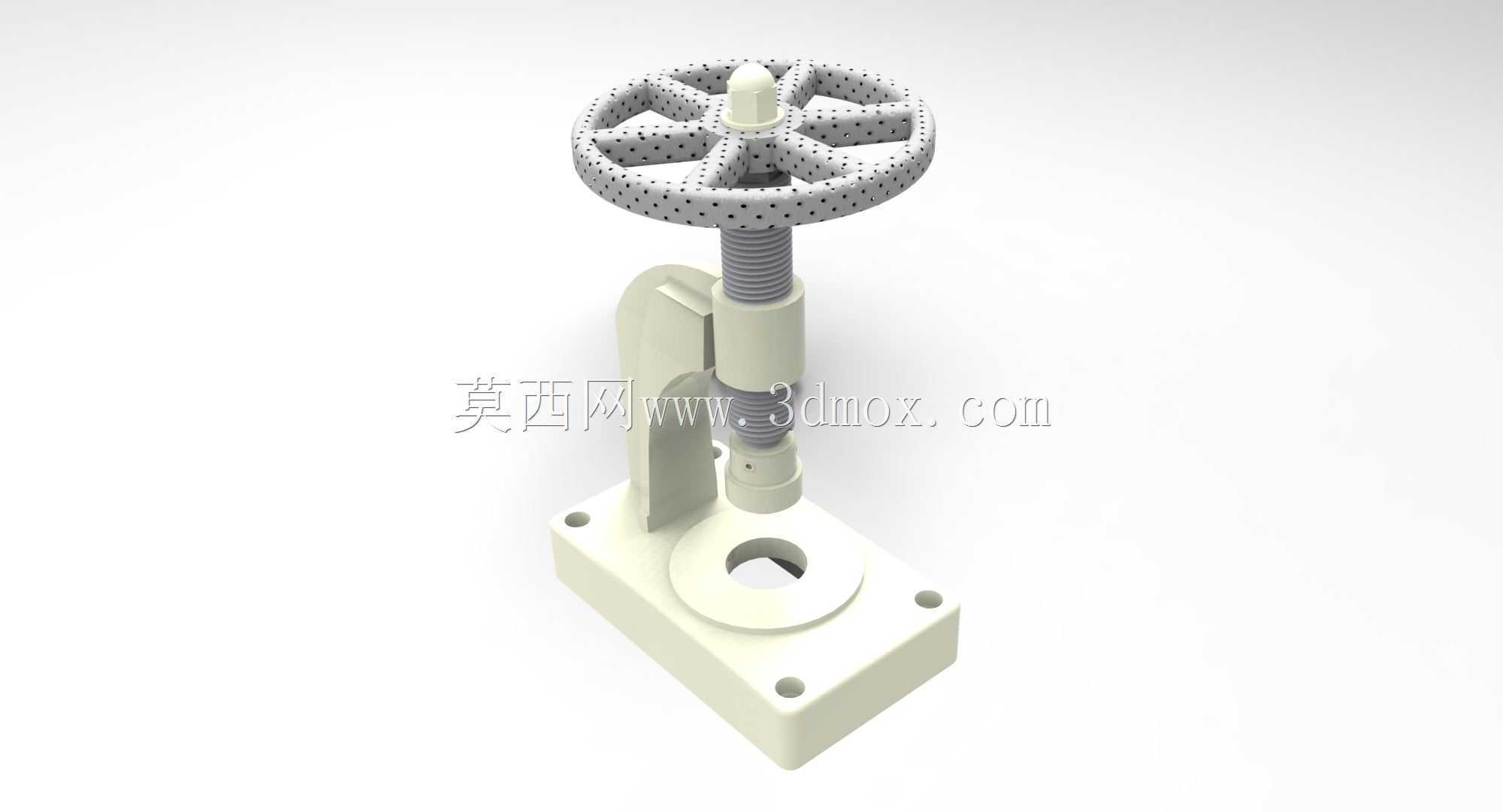

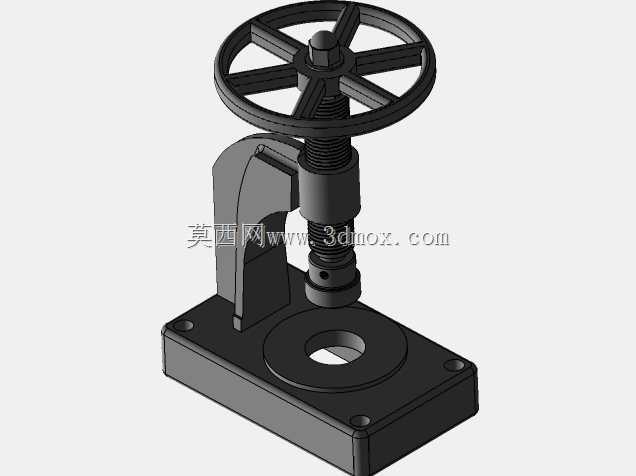

　　这款手动螺旋压紧装置，在小型零部件压装、工件固定、简易装配工位中应用十分广泛，常见于五金维修工位、小批量零件加工装夹、教学实训设备演示场景，不需要外接动力源，完全依靠手动操作即可输出稳定的压紧力，适合无气源、无电源的零散作业场景使用。从结构布局来看，整体采用C型开式夹座设计，底座为带安装孔的方形平板结构，四个角位预留通孔用于将整个装置固定在工作台面，安装时可根据作业需求选择螺栓紧固或者压板压紧的固定方式，底座中心开设同轴通孔，既可以作为被压工件的避让位，也能适配带定位销的工装安装需求，安装边界上，底座的长宽尺寸适配常规钳工工作台的T型槽间距，不需要额外改造台面即可完成固定。上部的支撑臂为一体式弯臂结构，从底座后侧向上延伸后向前探出，

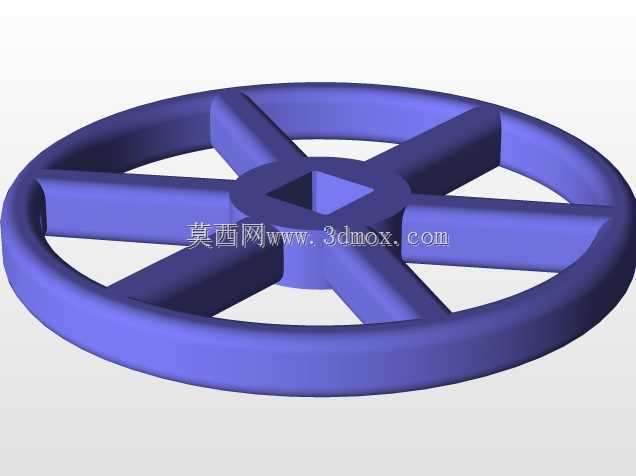

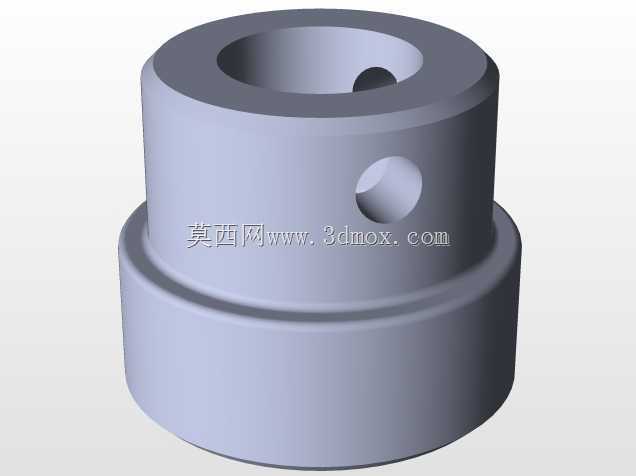

　　形成悬臂式的压头作业空间，开式的C型结构可以从侧面放入工件，不需要从顶部套入，对于带法兰边、外形不规则的工件适配性更好，作业空间的开口高度可以覆盖常规小型零件的压装需求，比如轴承压入小型轴承座、塑料件铆接、薄板材冲孔定位等作业都能在这个空间内完成。驱动部分采用梯形丝杠传动结构，手轮直接安装在丝杠顶端，手轮为六辐条轮盘结构，轮缘做了防滑的凹凸纹理处理，操作时手掌贴合轮缘转动不会打滑，相比三辐条手轮，六辐条结构在任意角度都能找到施力点，单手即可完成转动操作，不需要大幅度调整手部位置。丝杠与支撑臂的配合部位设置了导向衬套，既可以降低丝杠转动时的磨损，也能保证丝杠始终保持垂直下压的姿态，避免压头偏斜导致工件压装错位。

　　丝杠下端连接可拆卸的压头，压头端面为平面结构，可根据作业需求更换不同形状的压头，比如橡胶压头用于易碎件压紧、V型压头用于轴类零件固定、尖头压头用于冲孔作业，快换式的连接结构不需要额外工具即可完成压头更换。设计过程中重点考虑了手动操作的力传递效率，梯形丝杠的导程选择了适中的参数，既保证转动手轮时不会过于费力，也能保证下压过程的进给速度合适，不会因为导程过大导致压头下行过快碰伤工件，同时丝杠具备自锁特性，当手轮停止转动时，压头会保持在当前位置，不会因为工件的反作用力出现回弹，压紧作业时不需要额外的锁紧机构即可保持压紧力，操作安全性更高。从受力角度分析，C型夹座的弯臂部位做了加厚处理，在最大压紧力工况下，弯臂的变形量控制在允许范围内，

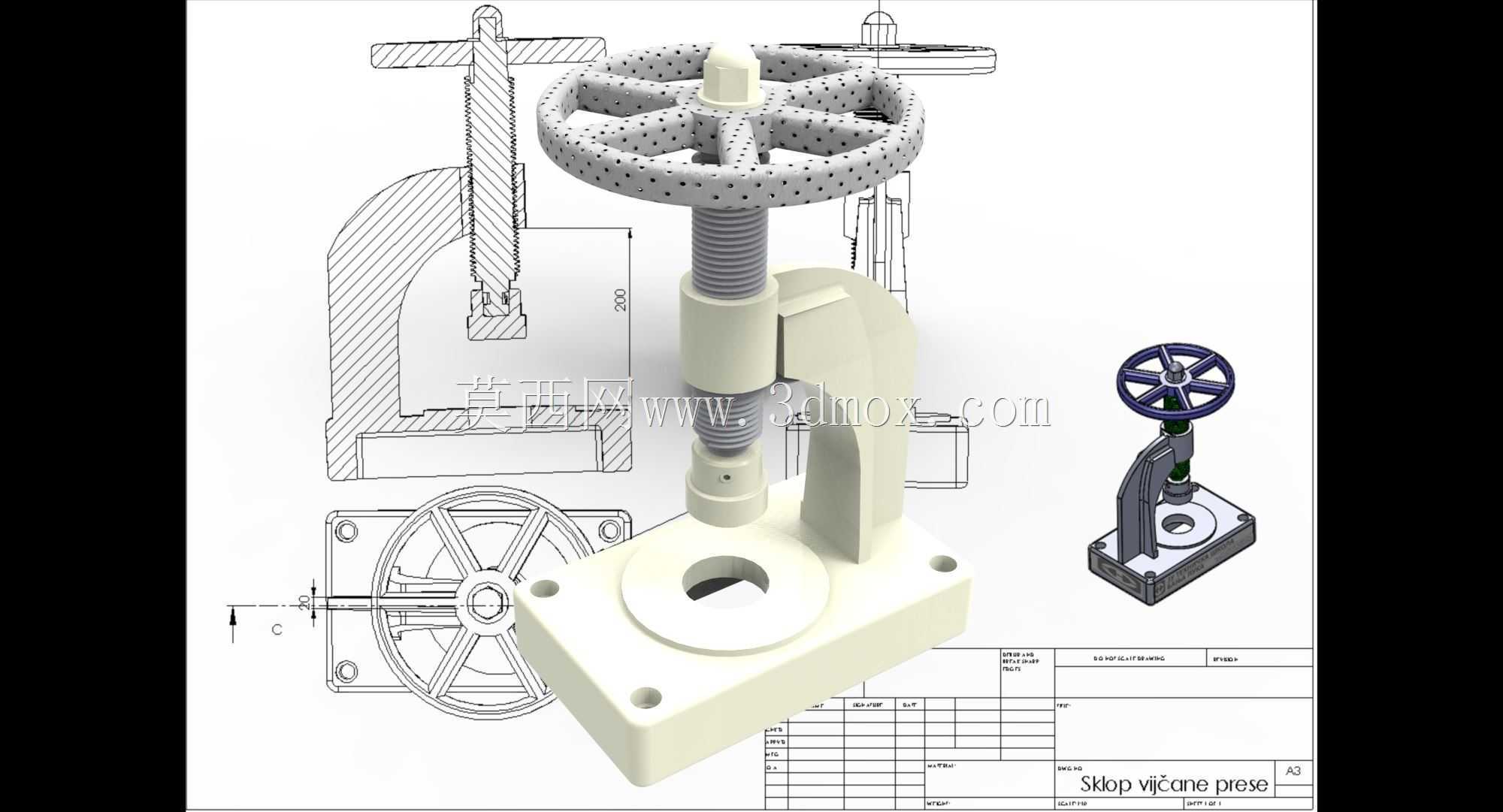

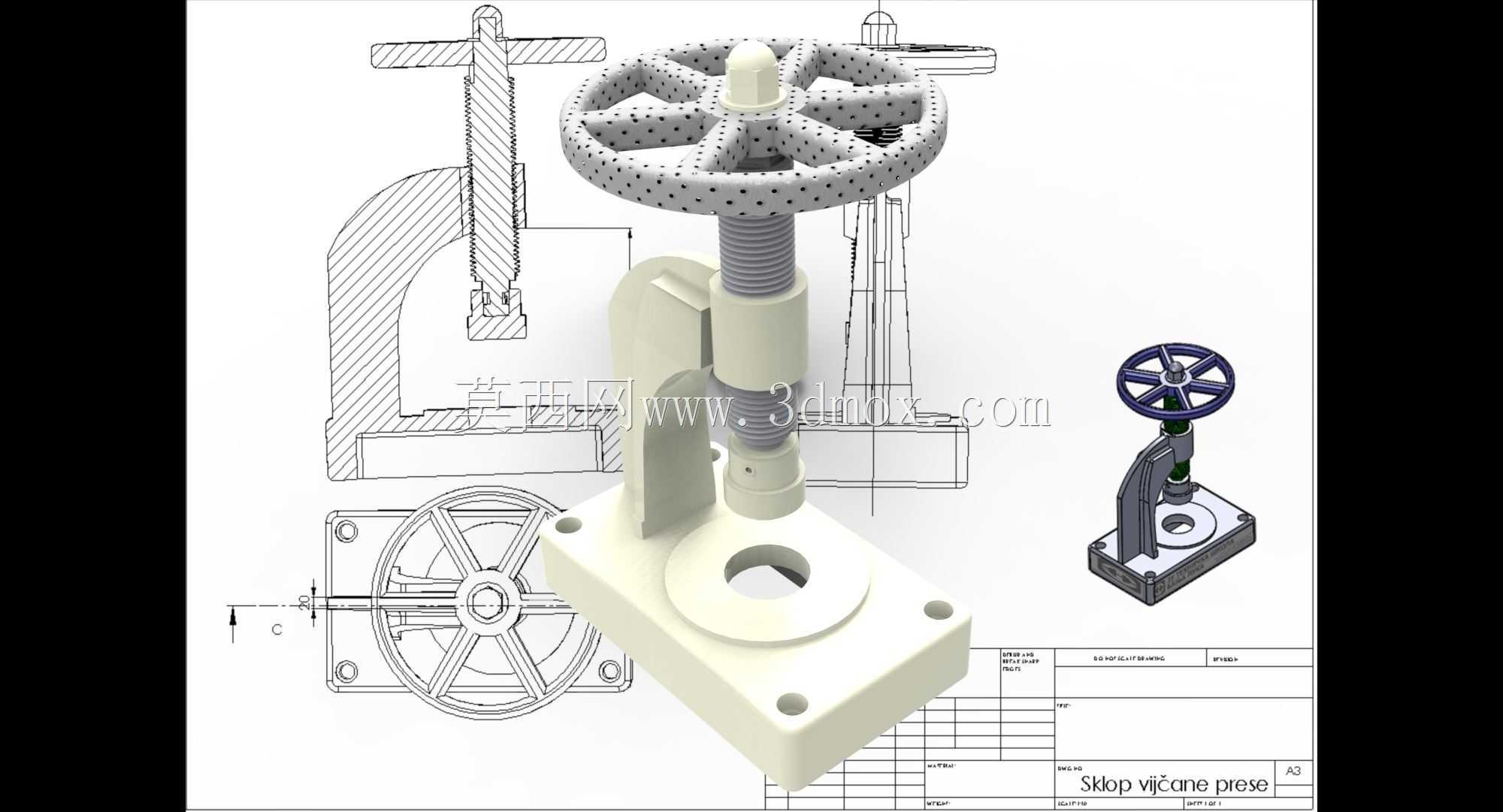

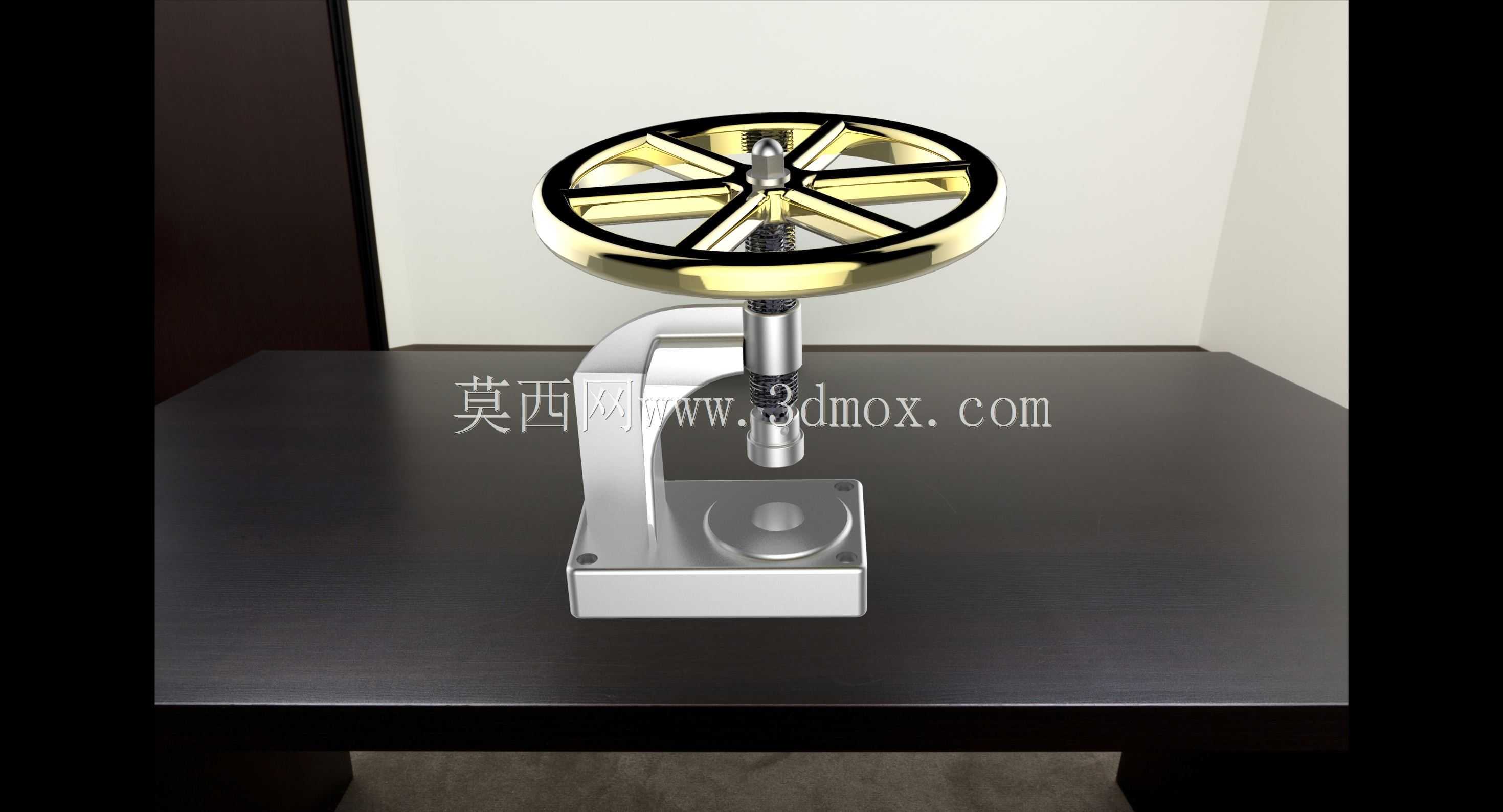

　　不会因为长期受力出现开口张大的变形问题，底座的厚度也经过核算，固定在工作台面后，压紧作业时底座不会出现翘曲，保证压头的垂直度始终符合要求。实际使用时，将工件放置在底座中心位置，转动手轮带动丝杠下行，压头接触工件后继续转动手轮施加合适的压紧力即可完成装夹，反向转动手轮即可带动压头上行松开工件，整个操作流程不需要额外培训，新员工也能快速上手。相比气动、液压压紧装置，这款手动结构没有管路、线路的束缚，可以随意移动作业位置，维护成本极低，只需要定期在丝杠螺纹部位涂抹润滑脂即可长期使用，不存在密封件老化、动力泄漏等故障问题，非常适合小批量生产、维修作业、实训教学等场景使用。在三维建模过程中，所有配合部位都按照实际加工公差设置了间隙，丝杠与衬套的配合、手轮与丝杠的连接、压头与丝杠的快换结构都完全符合实际装配要求，导出的工程图包含完整的视图、尺寸标注与公差要求，可以直接用于加工生产。
