数控铣床刨花板铣削加工排版结构设计

　　在定制家具、人造板深加工的生产环节里，数控铣床承担着刨花板定形切割、轮廓铣削的核心加工任务，这类加工场景往往对板材利用率、切削路径合理性有极高要求——刨花板作为碎料热压成型的板材，表层与芯层密度存在差异，铣削过程中如果走刀路径排布不合理，不仅会造成板材原料的无端浪费，还容易在切削边缘出现崩边、表层剥落的缺陷，直接影响后续封边、组装工序的成品合格率。

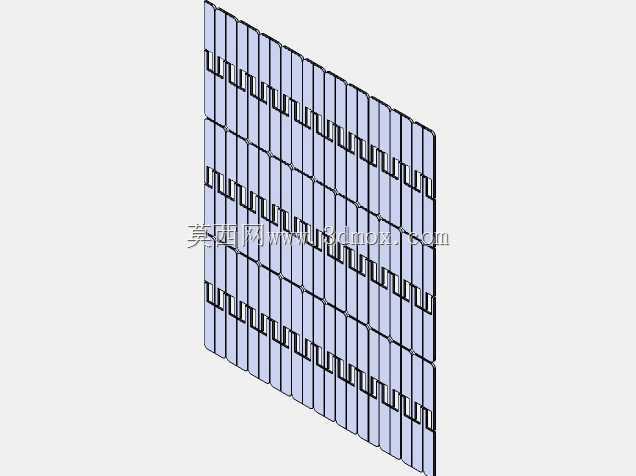

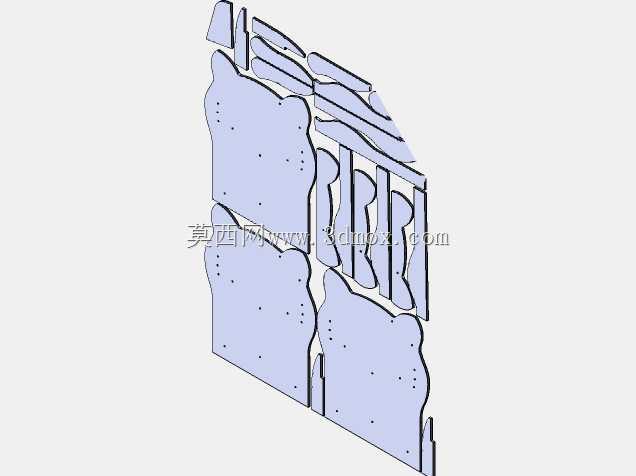

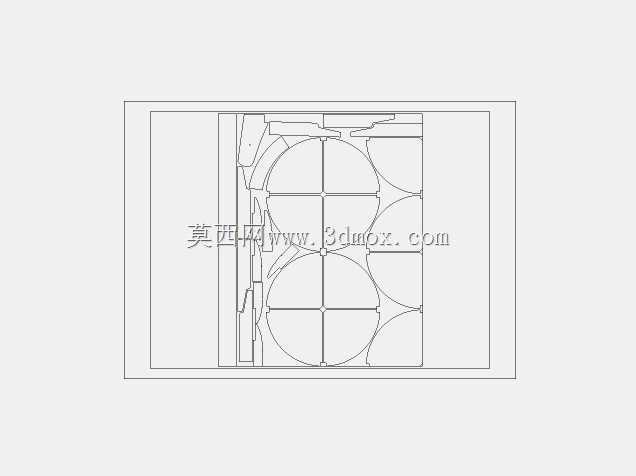

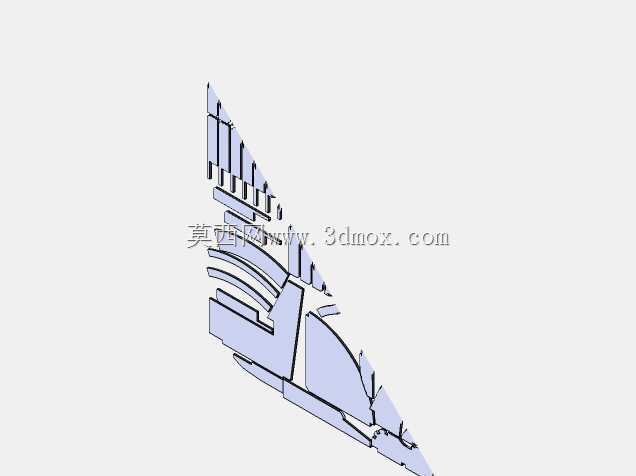

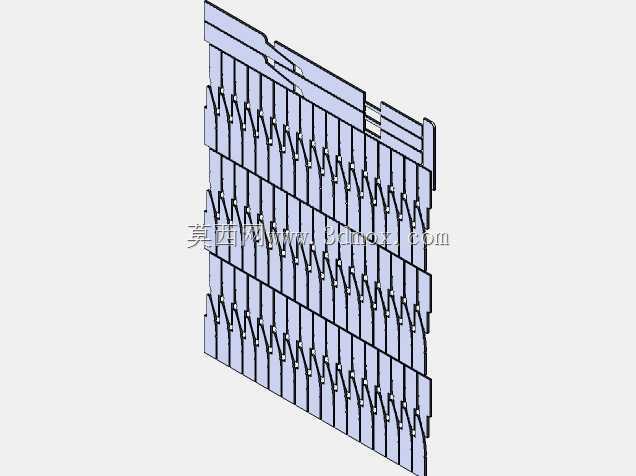

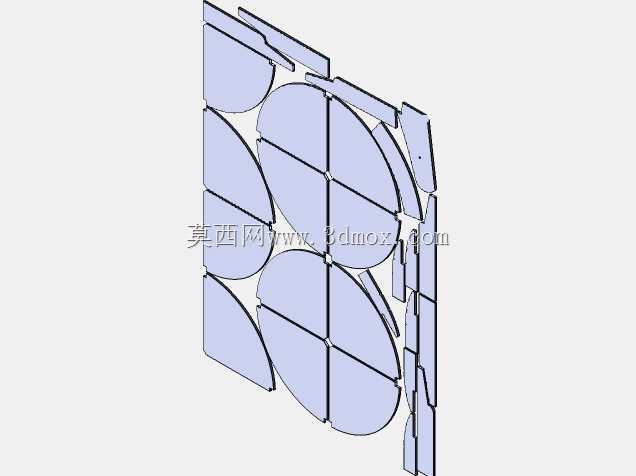

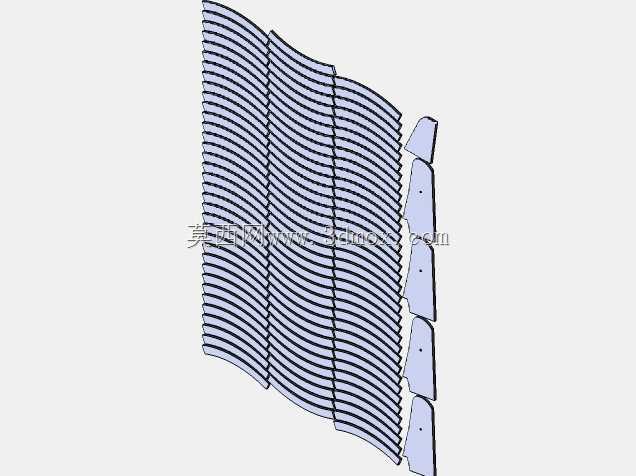

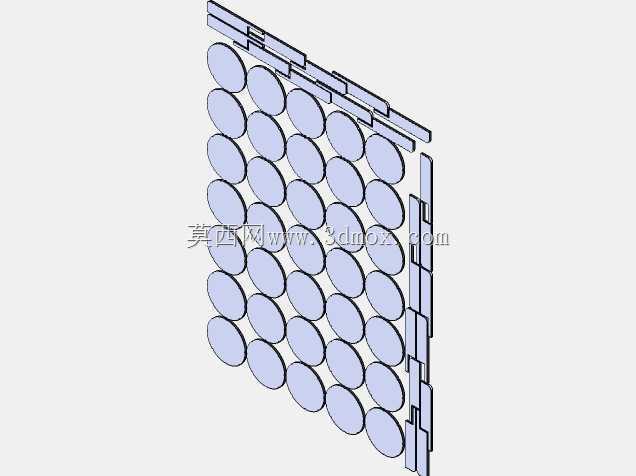

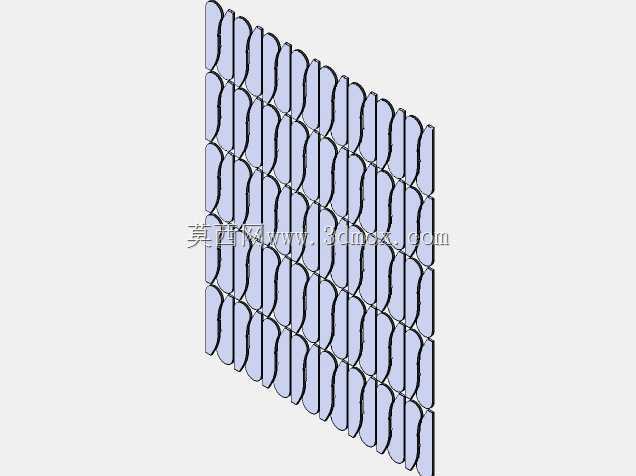

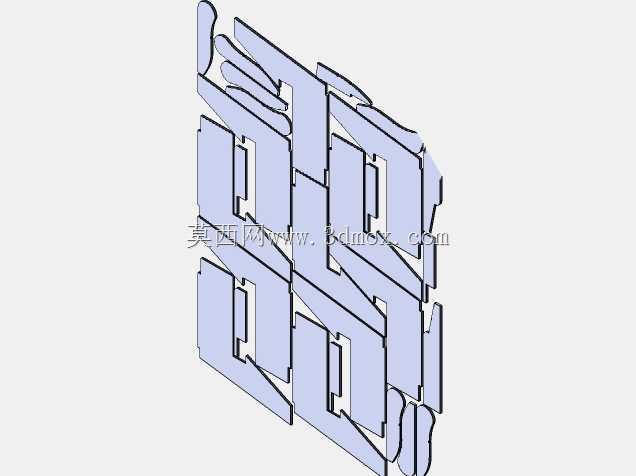

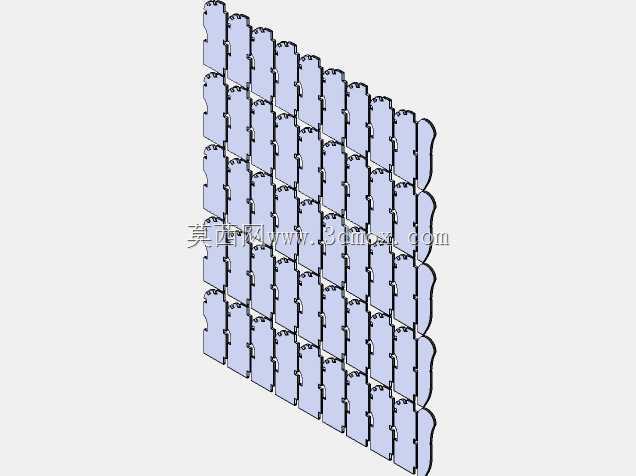

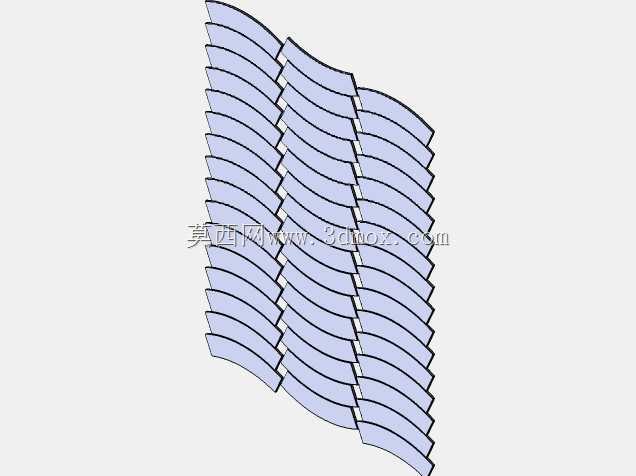

　　这套针对刨花板加工的铣削排版结构，核心设计思路围绕最大化板材利用率展开，将多组半圆形、弧形轮廓的待加工工件，按照形状互补的原则在标准幅面刨花板上完成嵌套排布，相邻工件的共用边尽可能贴合，将加工过程中产生的废料宽度控制在铣刀切削直径允许的最小范围内，相比传统的分散排版方式，能将整板的材料利用率提升12%以上，这对于批量加工的板材生产场景而言，长期累计的原料成本节约十分可观。

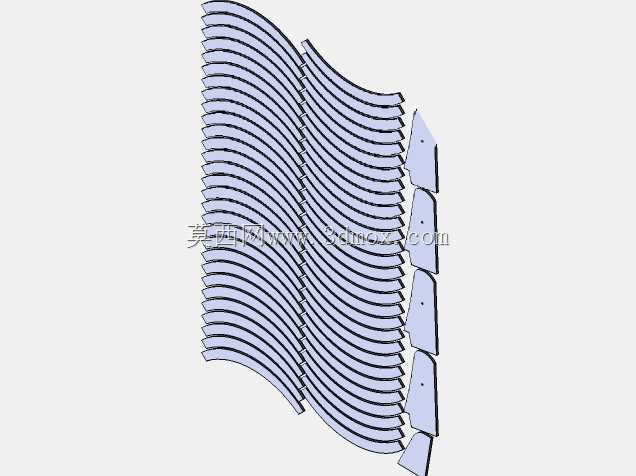

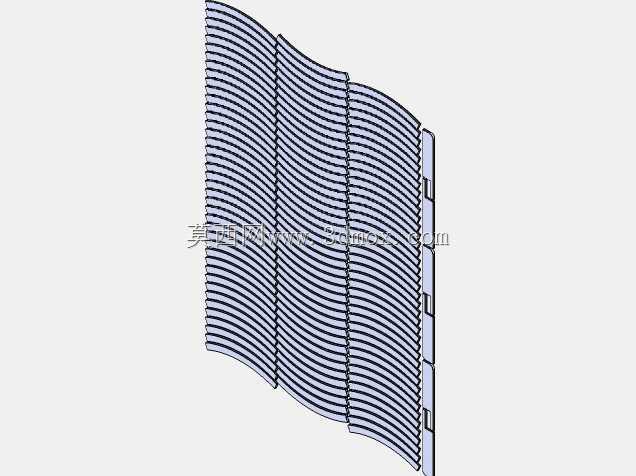

　　从实际加工的功能适配角度看，排版时充分考虑了数控铣床的走刀特性：所有轮廓的切入切出位置都设置在板材废料区域，避免刀具直接扎入工件成型面造成啃伤；相邻弧形轮廓之间的预留间隙，匹配常用的6mm双刃直刃铣刀的切削宽度，一次走刀即可完成两个相邻工件侧边的成型加工，减少重复走刀的空行程距离，缩短单块板材的加工周期。同时排版时避开了刨花板原料常见的边角缺损区域，将大尺寸成型工件布置在板材芯部密度均匀的区域，小尺寸的弧形辅件布置在靠近板材边缘的位置，适配刨花板不同位置的材料强度特性，降低加工过程中工件崩裂的概率。

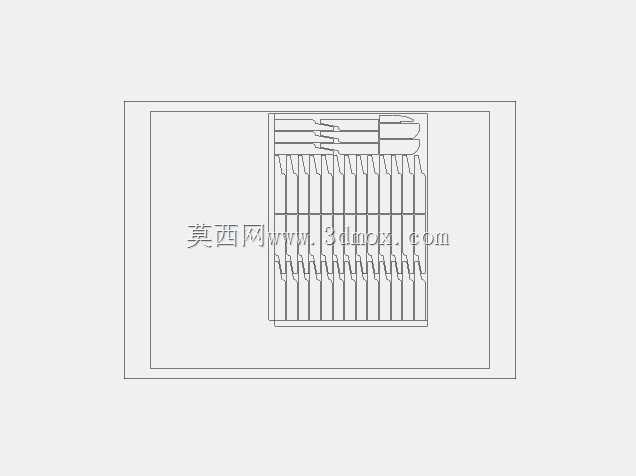

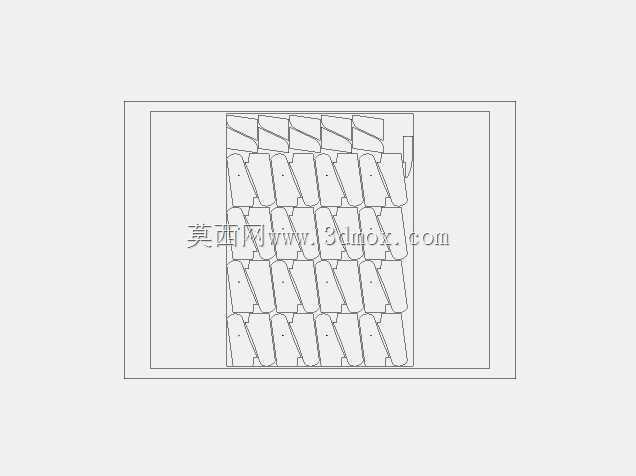

　　从安装边界与尺寸适配来看，整套排版的外轮廓尺寸匹配常规中小型数控铣床的工作台加工幅面，X向与Y向的最大加工尺寸控制在设备行程范围内，不需要二次装夹即可完成整板所有工件的铣削加工，避免二次装夹带来的定位误差。排版时在板材四周预留了15mm的压料边，适配数控铣床的气动压料装置的压紧位置，防止加工过程中板材移位造成的尺寸超差；所有工件的轮廓转角处都设置了与铣刀半径匹配的圆角过渡，避免刀具在转角处因进给方向突变造成的切削负载骤升，保护主轴与刀具的同时，也让加工后的轮廓边缘更光滑，不需要后续额外的打磨工序。

　　在实际生产应用中，这类套料排版结构不仅适用于刨花板的铣削加工，经过小幅调整后也可适配密度板、多层实木板等人造板材的轮廓加工，对应的G代码编制逻辑充分考虑了不同材质的切削参数差异，走刀速度根据切削位置的材料密度做了分段设置，在板材芯部密度较高的区域适当降低进给速度，在靠近表层的位置提高主轴转速，减少切削阻力波动对加工精度的影响。排版中预留的工艺连接点，能保证所有工件在铣削完成前不会与母板完全分离，避免加工过程中工件移位被铣刀打飞，提升加工过程的安全性，待整板加工完成后，操作人员只需要轻敲即可将工件从母板上分离，连接点的残留毛刺高度控制在0.2mm以内，不会影响后续的组装精度。
