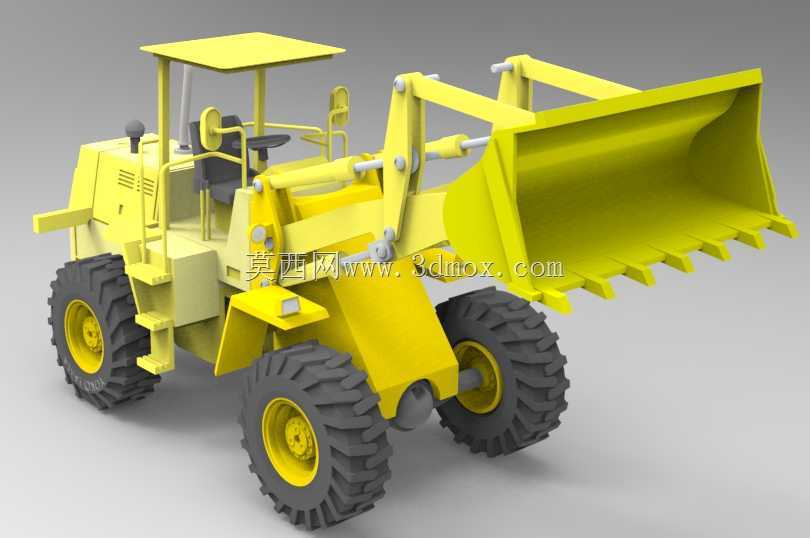

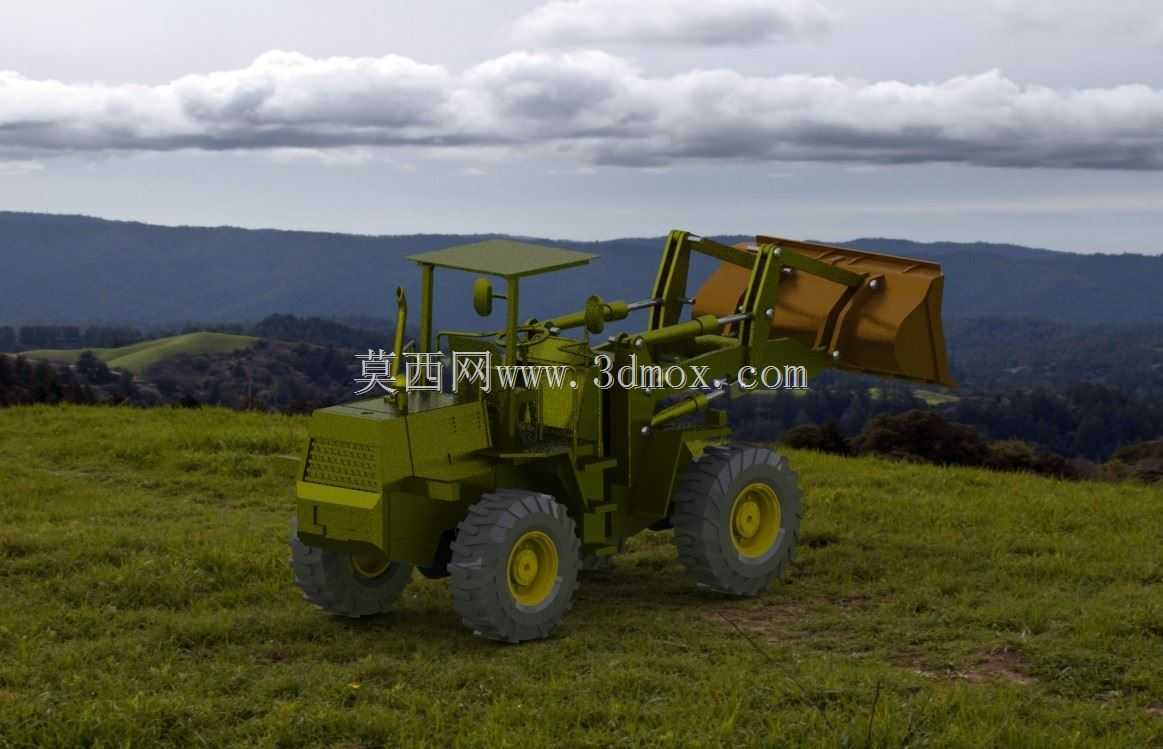

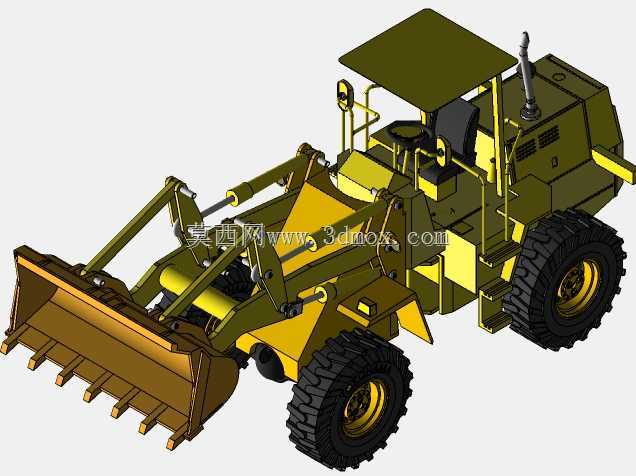

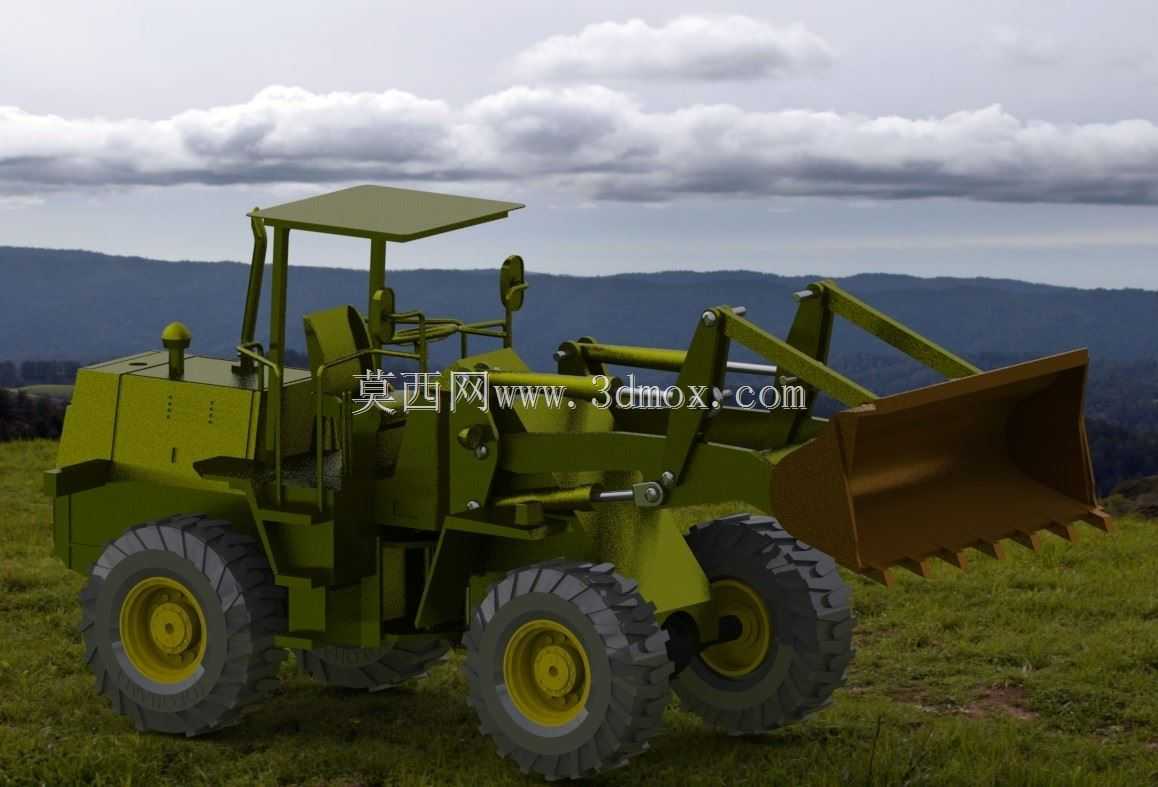

轮式前端装载工程机械整机结构设计

　　这款轮式前端装载设备的三维结构设计，首先围绕中小型土石方作业场景的实际需求展开，在乡村基建、小型矿山物料转运、农牧场草料堆运、厂区散料装卸这类作业半径有限、转场频次高的工况下，设备的通过性与机动灵活性是设计阶段优先考量的核心指标。整机采用铰接式车架布局，前后车架通过中央铰接销连接，转向时前后车架可实现相对折腰，最小转弯半径控制在同吨位级设备的常规合理区间，能够在狭窄的乡村道路、厂区堆场内部完成顺畅转向，不需要预留过大的回转作业空间，适配零散分布的小型作业点需求。

　　工作装置采用反转六连杆机构，这一结构经过多轮运动仿真校核，铲斗在举升全过程中能够保持接近水平的收斗角度，避免举升过程中物料洒落，同时在铲斗下挖作业时，连杆机构能够提供足够的掘起力，配合工作泵输出的液压驱动力，可轻松切入堆积的砂石、土壤、煤炭等散料堆层，单次铲装满斗率能够稳定保持在较高水平。动臂的铰接点位置经过反复优化，既保证了最大卸载高度满足常规自卸货车的货厢高度要求，又控制了动臂举升过程中的整机重心偏移量，避免满载举升时出现整机前倾失稳的风险。铲斗斗刃采用耐磨合金材质的可更换斗齿结构，斗齿与斗体通过螺栓连接，作业过程中斗齿磨损后可单独快速更换，不需要整体更换铲斗结构，大幅降低现场运维的配件成本与停机时长。

　　行走系统采用大花纹深沟槽的工程专用轮胎，胎面橡胶配方针对非铺装路面的碎石、尖锐物刺扎做了专项优化，轮胎接地比压经过匹配计算，在松软泥土、草场地表作业时不会出现过度沉陷，能够适应野外非硬化场地的通行需求。轮边配置行星减速结构，将传动系统的减速比合理分配到轮边，减小主传动器的结构尺寸，同时提升轮端输出扭矩，保证铲装切入料堆时的驱动力充足。驾驶室采用敞篷带顶棚的结构设计，针对南方炎热地区的户外作业场景，敞篷结构能够保证驾驶区域通风散热，顶棚可遮挡正午直射阳光与突发降雨，驾驶座椅周边的操纵杆布局按照人机工程学原理排布，常用的动臂操纵、铲斗操纵、换挡操纵杆件都布置在驾驶员手臂自然伸展可及的范围内，长时间作业不会产生过度的肢体疲劳。

　　液压系统采用双泵合流的工作回路设计，在动臂举升与铲斗收斗复合动作时，双泵输出的压力油可合流供给工作装置，提升复合动作的作业速度，缩短单次铲装作业循环时长；在单纯行走转向工况下，液压泵输出的流量可优先供给转向回路，保证转向动作的轻便灵活，即使发动机处于怠速状态，转向操作也不会出现沉重卡滞的问题。整机的燃油箱、液压油箱布置在后车架的两侧位置，一方面通过燃油与液压油的重量平衡前端工作装置的重量，优化整机前后轴荷分配，空载状态下前后轴荷比例接近1:1，满载铲装时后轴仍能保留足够的附着重量，避免前轮打滑；另一方面油箱的布置位置远离发动机高温区域，可降低液压油与燃油的工作温度，减少高温工况下液压系统内泄、燃油蒸发过快的问题。

　　整机的维护保养点全部做了可达性设计，发动机机油滤芯、柴油滤芯、液压油滤芯的安装位置都预留了足够的操作空间，日常保养时不需要拆解周边的护板结构，站在地面即可完成滤芯更换、油位检查等常规操作。前后车架的铰接点、动臂与车架的铰接点、铲斗与动臂的铰接点都配置了集中润滑注油口，可通过黄油枪一次性完成所有铰接点的润滑注脂，不需要操作人员钻到车架下方逐个找注油点，降低日常维护的操作难度。制动系统采用气顶油的四轮钳盘式制动结构，制动响应速度快，制动力矩充足，在满载下坡工况下能够提供足够的制动减速度，同时钳盘结构的散热性能优于鼓式制动，长时间连续制动也不会出现制动效能热衰退的问题，保障野外作业的行驶安全。设备的后部预留了可选配的拖挂接口，可在需要时拖挂小型平板拖车转运工地零散工具、配件，拓展设备的附加使用功能，适配小型施工队一机多用的实际需求。
