内燃机活塞曲柄连杆总成结构

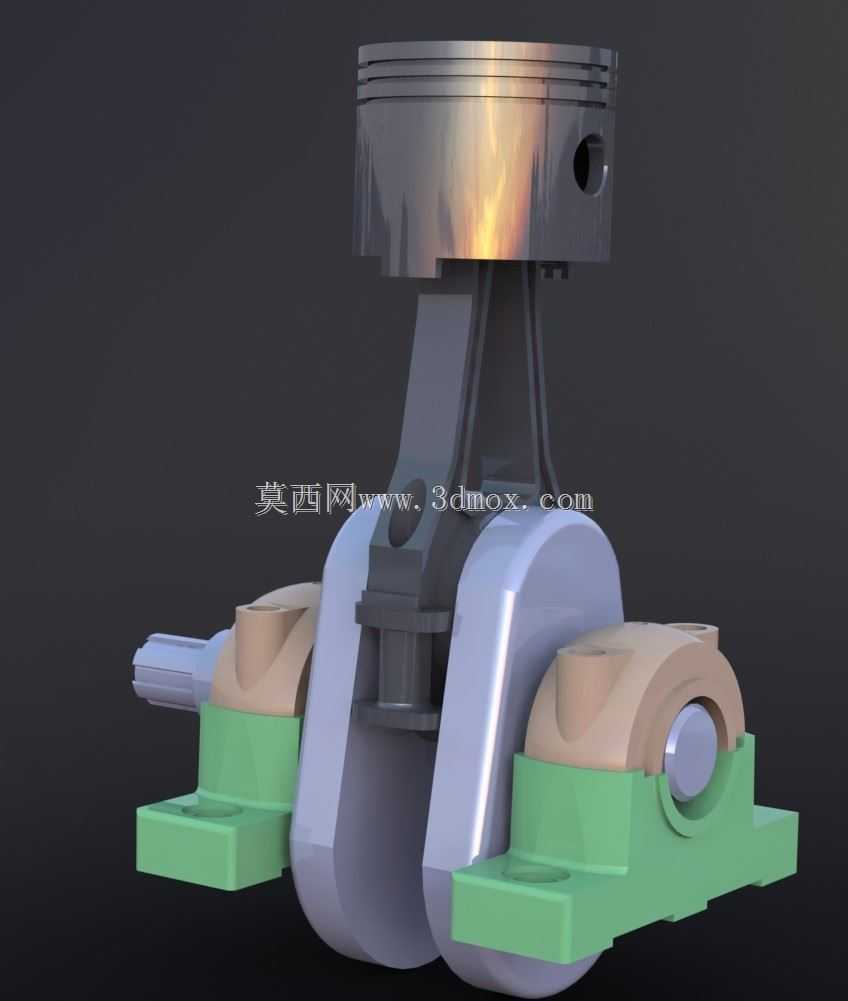

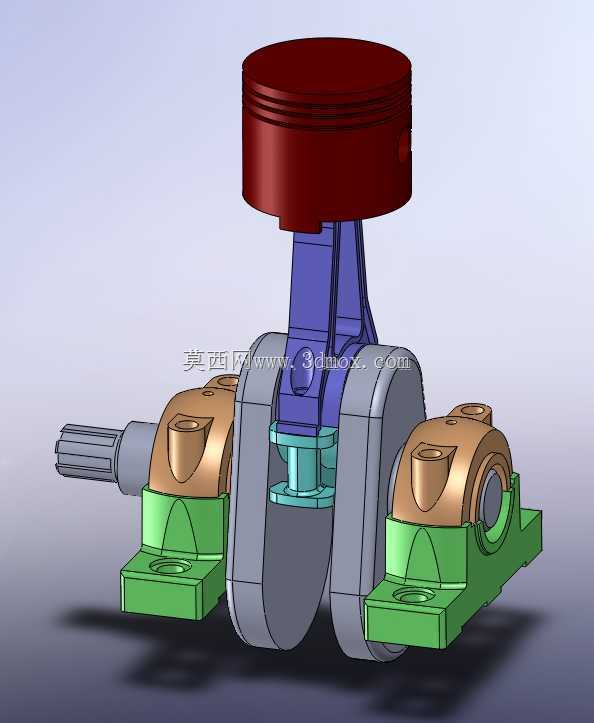

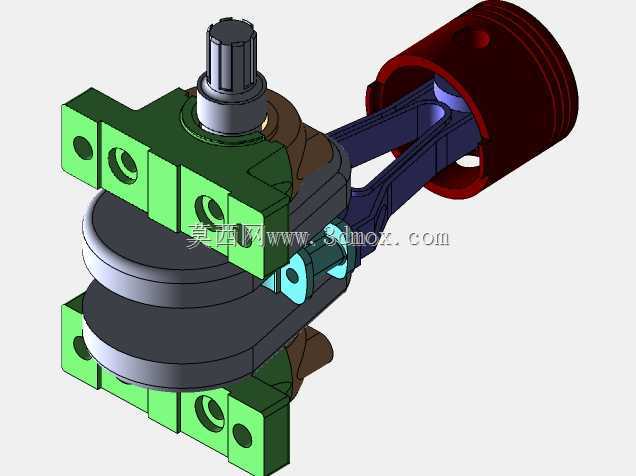

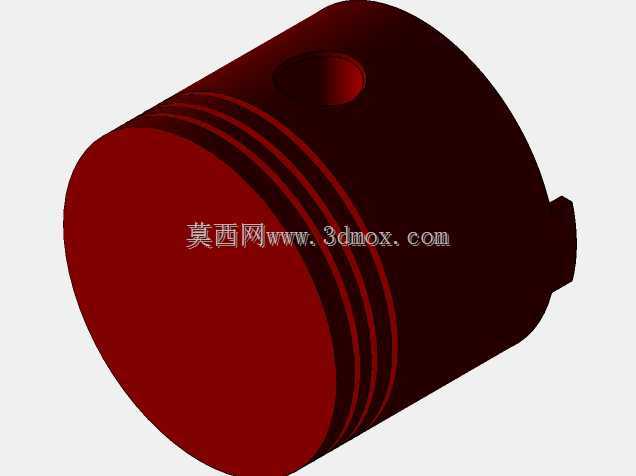

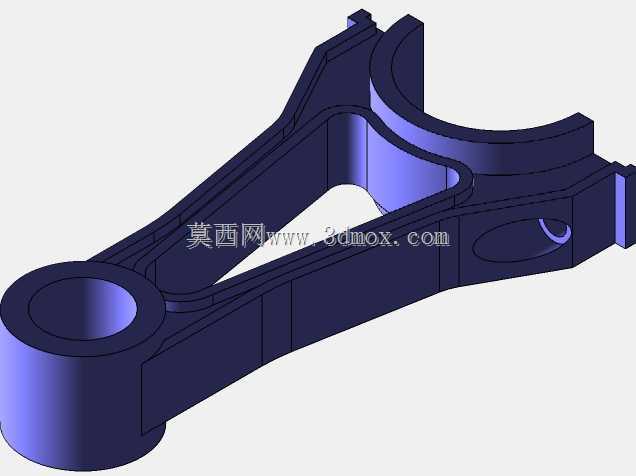

　　这套动力传动组件是往复式内燃机核心运动单元的具象化结构呈现，在实际工程应用中，这类结构广泛覆盖小排量通用汽油机、单缸农用柴油机、小型摩托车动力单元等场景，是将燃料燃烧产生的直线往复机械能转化为旋转扭矩输出的核心执行部件。从结构功能来看，顶部活塞部分承担燃烧室密封职责，环槽区域预留了气环、油环的安装位，可在工作时阻隔高压燃气下窜，同时刮除缸壁多余润滑油，避免机油参与燃烧；活塞销孔与连杆小头的配合采用浮动销设计逻辑，预留了合理的配合间隙，既保证运动过程中转动灵活，又能避免冲击载荷下的异常磨损。连杆作为连接活塞与曲柄的传力部件，杆身采用变截面工字结构，在保证足够抗弯、抗扭刚度的前提下尽可能降低往复运动质量，减少高转速下的惯性力载荷；

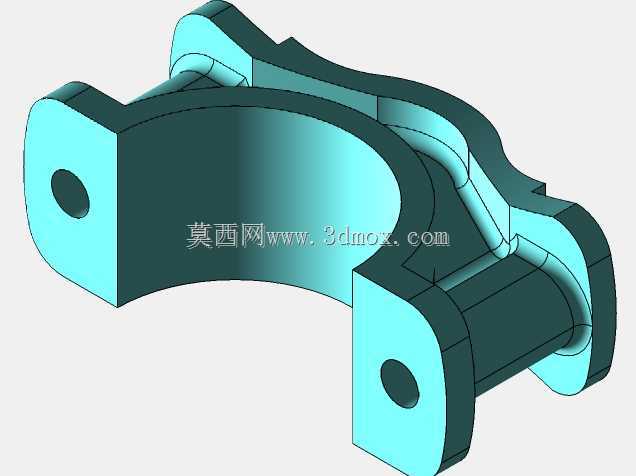

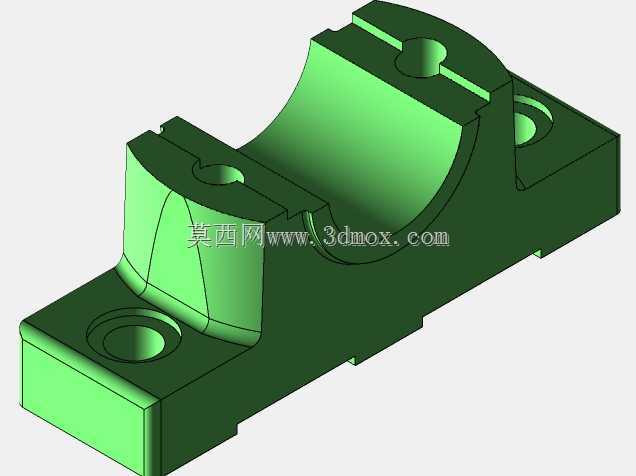

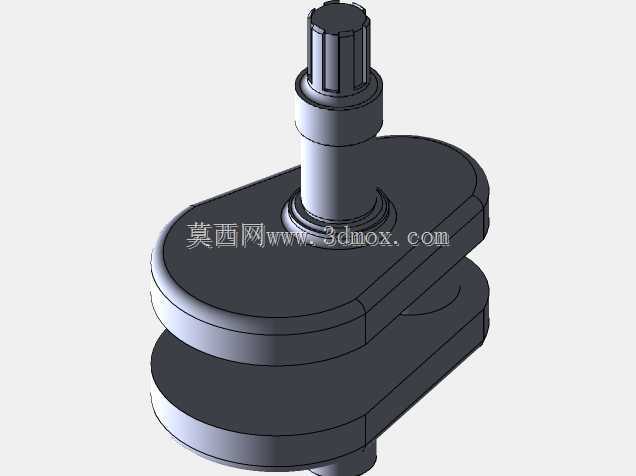

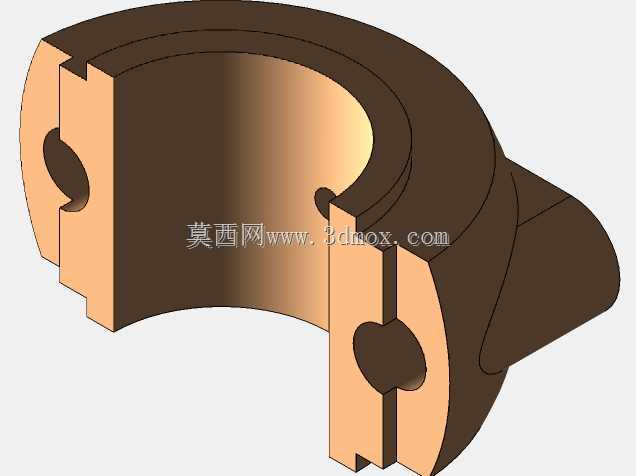

　　连杆大头与曲柄销的配合面集成了轴瓦安装位，可通过压力润滑形成稳定油膜，承受做功冲程传递的爆发压力。下部的曲柄部分采用整体式平衡配重设计，配重块的轮廓经过动平衡校核，可抵消活塞连杆组往复运动产生的一阶、二阶惯性力，降低整机运行时的振动幅值；两侧的剖分式轴承座作为整个总成的安装支撑载体，底座预留了螺栓安装通孔，可直接固定在机体曲轴箱的安装平面上，轴承座与主轴颈的配合面同样适配轴瓦安装，保证曲轴转动时的同轴度与支撑刚度。从设计思路层面，这套结构在建模时优先保证了各运动部件的运动干涉校验：活塞处于上止点、下止点两个极限位置时，连杆与曲柄配重、轴承座边缘均预留了足够的安全间隙，不会出现运动卡滞；活塞顶面的轮廓适配对应燃烧室的形状，

　　可在压缩冲程终点形成合理的挤流效应，提升油气混合效率。安装边界方面，两侧轴承座的安装孔中心距、底座平面到曲轴主轴颈中心的高度尺寸均匹配通用小型单缸内燃机的机体安装尺寸，可直接用于对应机型的结构教学、改型设计参考；活塞的外径尺寸、行程长度与曲柄半径的比值符合常规内燃机的设计比例，连杆长度与曲柄半径的比值取在3.2-4的合理区间内，可有效降低活塞对缸壁的侧压力，减少缸套的偏磨风险。在实际工况下，这套总成需要承受交变的爆发压力、惯性力载荷，因此各部件的过渡圆角位置均做了应力释放设计，避免应力集中导致的疲劳断裂；轴承座的分体结合面采用止口定位结构，可保证装配时的同轴度精度，避免主轴颈出现偏磨。

　　整个结构的运动逻辑完全遵循曲柄滑块机构的运动学原理，建模时还原了各部件的装配约束关系，可直接用于运动仿真分析，验证不同转速下的惯性力变化、活塞运动加速度曲线，为后续的动力匹配、减振设计提供直观的结构参考。对于从事小型动力单元设计、内燃机原理教学、通用机械维修培训的从业者而言，这套结构清晰呈现了往复式动力核心的装配关系与运动逻辑，可帮助理解各部件的受力状态与设计考量，避免在改型设计时出现结构干涉、刚度不足、安装尺寸不匹配等常见工程问题。
